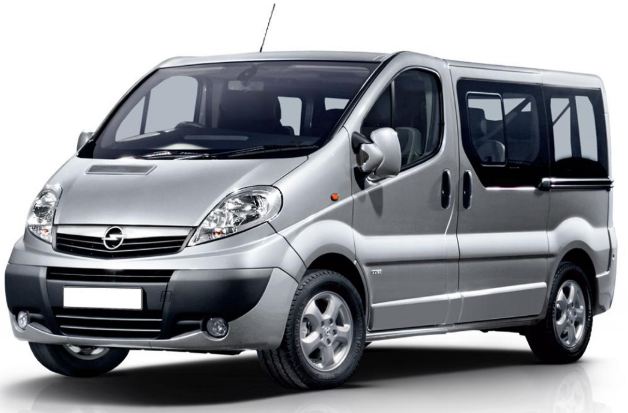

Diese Seite beschreibt den Opel Vivaro A von 2001 bis 2014. Für die zweite Generation von 2014 bis 2019 verwenden Sie die separate Sicherungskasten-Belegung des Opel Vivaro B. Für die dritte Generation ab 2019 finden Sie die Sicherungsbelegung des Opel Vivaro C. In den Übergangsjahren ist zuerst die Generation und danach die passende Sicherungsvariante zu bestimmen.
Wichtig: In den Übergangsjahren 2014 und 2019 reicht die Erstzulassung allein nicht zur Auswahl aus. Prüfen Sie Generation, Produktionsdatum, Motor und Ausstattung sowie den Aufkleber am Sicherungskasten.

Welcher Sicherungsplan passt zu meinem Opel Vivaro?
| Generation | Bauzeit | Übersichten auf dieser Seite |
|---|---|---|
| Vivaro A | 2001–2014 | Innenraum, Motorraum, Relais und elektrische Komponenten |
| Vivaro B | 2014–2019 | Innenraumplan der dargestellten Ausführung; keine vollständige Motorraumbelegung |
| Vivaro C | Ab 2019 | Separate Seite für die dritte Generation |
Wo sitzt der Sicherungskasten beim Opel Vivaro?
Vivaro A: Innenraum und Motorraum
Der Innenraum-Sicherungskasten befindet sich links in der Instrumententafel unter dem Getränkehalter. Bei der in der Betriebsanleitung beschriebenen Ausführung wird der Ascher aus dem linken Getränkehalter herausgenommen und die Abdeckung abgezogen. Weitere Sicherungen und Relais befinden sich im Motorraum. Die Zugangsbeschreibung und die Abbildung müssen zu Ihrer Fahrzeugausführung passen.
Vivaro B: Sicherungskasten in der Instrumententafel
Beim Vivaro B liegt der Innenraum-Sicherungskasten links in der Instrumententafel hinter einer Verkleidung. Die folgende Übersicht beschreibt einen Innenraumplan der frühen B-Ausführung. Sie ist nicht die Belegung des Motorraum-Sicherungskastens.
Opel Vivaro A: Lage der elektrischen Komponenten

Die Positionsnummern 1 bis 20 gehören zur Übersichtsabbildung der elektrischen Komponenten. Sie sind keine Sicherungsnummern. Die Anordnung kann je nach Motor und Ausstattung abweichen.
| Position in der Abbildung | Komponente |
|---|---|
| 1 | ABS-Steuergerät – unter dem Fahrzeugboden |
| 2 | Steuergerät für Klimaanlage/Heizung |
| 3 | Fahrzeugbatterie |
| 4 | Diagnosebuchse (DLC) |
| 5 | Motorsteuergerät (ECM) |
| 6 | Sicherungs-/Relaiskasten, Motorraum |
| 7 | Sicherungs-/Relaiskasten, Instrumententafel, Ausführung / Block 1 |
| 8 | Sicherungs-/Relaiskasten, Instrumententafel, Ausführung / Block 2 |
| 9 | Sicherungs-/Relaiskasten, unter dem Boden |
| 10 | Glühkerzenrelais |
| 11 | Vorwiderstand des Innenraumgebläses – am Heizungsgehäuse |
| 12 | Hupe |
| 13 | Kraftstoff-Abschaltschalter (Trägheitsschalter) |
| 14 | Multifunktionssteuergerät – Funktionen: Diebstahlsicherung, Zentralverriegelung, Warnblinkanlage, Heckscheibenheizung, Wegfahrsperre, Blinker, Innenbeleuchtung, Scheibenwaschanlage/-wischer |
| 15 | Steuergerät für Navigationssystem |
| 16 | Außentemperatursensor – im rechten Außenspiegel |
| 17 | Steuergerät für Einparkhilfe |
| 18 | Airbag-Steuergerät (SRS) |
| 19 | Getriebesteuergerät (TCM) – automatisiertes Schaltgetriebe (ASM) |
| 20 | Fahrzeuggeschwindigkeitssensor – am Getriebe (einige Modelle) |
Opel Vivaro A: Sicherungskasten im Innenraum
Die Nummerierung bezieht sich auf den abgebildeten Sicherungsträger. Nicht jeder Verbraucher ist in jedem Fahrzeug vorhanden. Mehrere Sicherungen können zu derselben Funktion gehören.

Auf der Rückseite der Schutzhülle befindet sich ein aktuelles Diagramm, das die Lage der Elemente zeigt.

Planen

| Nr. | Nennstrom | Abgesicherter Stromkreis / Funktion |
|---|---|---|
| 1 | 15 A | Radio / Audiosystem, Alarmanlage, Display, Navigationssteuergerät, Tachograph; zusätzliche Relaisbezeichnung im Ausgangstext unklar |
| 2 | 10 A | Innenbeleuchtung |
| 3 | 15 A | Relais für Nebelscheinwerfer |
| 4 | 15 A | Signal- und Schalterkreise für Außenbeleuchtung, Blinker und Nebelscheinwerfer; genaue Ausführung prüfen |
| 5 | 25 A | Signal- und Schalterkreise für Außenbeleuchtung, Blinker und Nebelscheinwerfer; genaue Ausführung prüfen |
| 6 | 30 A | Scheibenwischer und Scheibenwaschanlage |
| 7 | 10 A | Getriebe- und Einspritzsteuergerät, Anlasserrelais, Kraftstoffpumpenkreis |
| 8 | 25 A | Innenraumheizung |
| 9 | 10 A | Zentralverriegelung, Diagnosebuchse, Kombiinstrument, Lenkwinkelsensor |
| 10 | 30 A | Zentralverriegelung |
| 11 | 15 A | Blinker |
| 12 | 30 A | Relais für Heckscheibenheizung und beheizbare Außenspiegel |
| 13 | 25 A | Signal- und Schalterkreise für Außenbeleuchtung, Blinker und Nebelscheinwerfer; genaue Ausführung prüfen |
| 14 | 25 A | Relais für Kühlmittelpumpe der Zusatzheizung; weiterer Zusatzheizungskreis im Ausgangstext nicht eindeutig bezeichnet |
| 15 | 15 A | Rückfahrlichtschalter, Kraftstoffheizungsrelais, Rückfahrleuchten, Scheibenwischer |
| 16 | 10 A | Zentralverriegelung, Heckscheibenheizung, Handschuhfachbeleuchtung, Kombiinstrument, Klimaautomatik, Leuchtweitenregulierung |
| 17 | 10 A | Geschwindigkeitssensor, Lenkwinkelsensor, ABS- und ESP-Steuergerät |
| 18 | 15 A | Heizungsbedienung, Wischer- und Waschanlage, Audiosystem, Scheinwerferrelais, Abblendlicht, Heckscheibenwischer, Display |
| 19 | 10 A | Bremslichtschalter, Diagnosebuchse, Airbag- und Einparkhilfe-Steuergerät, Regen- und Lichtsensor, ESP-Schalter |
| 20 | 15 A | Innenraumheizung, Zusatzheizungsrelais, Schalter für beheizbare Vordersitze |
| 21 | 30 A | Elektrische Fensterheber |
| 22 | 30 A | Heckscheibenwischermotor und Relais |
| 23 | 10 A | Fernlicht |
| 24 | 25 A | Bedienung der Klimaanlage im Fahrgastraum, Kühlmittelpumpenrelais der Zusatzheizung |
| 25 | 5 A | Zeitverzögertes Entlastungsrelais der Batterieversorgung / Innenbeleuchtung |
| 26 | 10 A | Beheizbare Außenspiegel |
| 27 | 15 A | Zigarettenanzünder und Zubehörversorgung in der ersten Sitzreihe |
| 28 | 25 A | Innenraumgebläse für Heizung und Klimaanlage, Klimabedienung |
| 29 | 10 A | Display, Tagfahrlicht-Hauptrelais, Audiosystem, Navigationssteuergerät |
| 30 | 15 A | Zusätzliche 12-Volt-Steckdose, erste Sitzreihe |
| 31 | 15 A | Zusätzliche 12-Volt-Steckdose, zweite Sitzreihe |
| 32 | 15 A | Hupe |
| 33 | 10 A | Nebelscheinwerfer |
| 34 | 10 A | Standlicht rechts |
| 35 | 10 A | Standlicht links, Instrumentenbeleuchtung |
| 36 | 10 A | Abblendlicht rechts |
| 37 | 10 A | Abblendlicht links |
| 38 | 10 A | Fernlicht rechts |
| 39 | 10 A | Fernlicht links |
Für den Zigarettenanzünder ist Sicherung Nr. 27 mit 15A zuständig.
Opel Vivaro A: Sicherungskasten im Motorraum – Belegung
Die dargestellten Schutzmodule befinden sich im Motorraum unter einer Abdeckung. Die Kennungen 777, 1834 und 1841 unterscheiden die Module. Gleiche Positionsnummern aus anderen Sicherungskästen dürfen nicht auf diese Tabelle übertragen werden. Die Bestückung ist motor- und ausstattungsabhängig.

Planen

Stromkreis-Schutzmodul (777)
| Position | Nennstrom | Funktion |
|---|---|---|
| 1A | — | Reserve laut dargestelltem Plan |
| 1B | 70 A | Innenraum-Sicherungsträger und Vorglühanlage |
| 1C | 60 A | Relais für elektrische Kühlmittel-Zuheizelemente 1 und 4 |
| 1D | 60 A | Relais für elektrische Kühlmittel-Zuheizelemente 2 und 3 |
| 1E | — | Reserve laut dargestelltem Plan |
| 1F | 60 A | Relais für Kühlerlüfter |
Motor-Stromkreis-Schutzmodul (1834)
| Position | Nennstrom | Funktion |
|---|---|---|
| 1 | 25 A | Einspritzsteuergerät |
| 2 | 15 A | Motorsteuerungs-Stromkreis |
| 3 | 10 A | Magnetkupplung des Klimakompressors |
| 4 | 20 A | Relais für Kraftstoffheizung |
Zusätzliches Stromkreis-Schutzmodul (1841)
| Position | Nennstrom | Funktion |
|---|---|---|
| 2A | 60 A | Innenraum-Sicherungsträger und Verbraucherrelais 1 |
| 2B | — | Reserve laut dargestelltem Plan |
| 2C | 60 A | Zündungsplus-Relais 1 und 2; Relais für zusätzliche Innenraumheizung |
| 2D | 60 A | Innenraum-Sicherungsträger und Alarmanlage |
| 2E | — | Reserve laut dargestelltem Plan |
| 2F | 40 A | Elektrische Heizung und Innenraumgebläse für Klimaanlage |
Opel Vivaro A: Relaisbelegung und zusätzliche Relais
Je nach Ausstattung befinden sich zusätzliche Relais an der Instrumententafel und im Motorraum. Die folgende Liste beschreibt mögliche Funktionen. Sie legt keine universelle Reihenfolge der Steckplätze fest. Für den Austausch müssen Relaisposition, Anschlussbelegung und Teilenummer mit dem Fahrzeugplan übereinstimmen.

| Bereich | Mögliche Relaisfunktion |
|---|---|
| Instrumententafel | Heckscheibenheizung |
| Instrumententafel | Heckscheibenwischer und Heckscheibenwaschanlage |
| Instrumententafel | Versorgung der Zündungsstromkreise |
| Instrumententafel | Beheizbare Windschutzscheibe |
| Instrumententafel | Nebelscheinwerfer |
| Motorraum, je nach Schutzmodul | Kühlerlüfter, elektrische Zuheizung, Kraftstoffheizung und weitere Versorgungsstromkreise |

Hochstromsicherungen an der Batterie
Die Abbildung zeigt zusätzliche abgesicherte Batterieanschlüsse der dargestellten Ausführung. Im Ausgangsmaterial sind deren einzelne Nennströme und Funktionen nicht vollständig angegeben. Verwenden Sie deshalb den fahrzeugspezifischen Plan und die Beschriftung der eingebauten Sicherung. An verschraubten Hochstromanschlüssen sollten nur fachkundige Personen arbeiten.
