Der Opel Grandland X wurde 2017, 2018, 2019, 2020, 2021, 2022, 2023, 2024 produziert. In dieser Zeit erhielt das Modell eine Neugestaltung. Auch als Vauxhall Grandland bekannt . In diesem Beitrag finden Sie eine Beschreibung der Sicherungen und Relais des Opel Grandland mit Blockdiagrammen, deren Position und Fotobeispielen der Ausführung. Lassen Sie uns die Sicherung hervorheben, die für den Zigarettenanzünder verantwortlich ist.

Der Zweck der Sicherungen in den Blöcken sowie deren Anzahl können von den dargestellten abweichen und hängen vom Herstellungsjahr, dem Niveau der elektrischen Ausrüstung und der Lieferregion Ihres Autos ab.
Opel Grandland Sicherungskasten im Fahrgastraum
Sicherungskasten
Der Hauptsicherungskasten befindet sich auf der linken Seite unten in der Instrumententafel.
Um Zugang zu erhalten, müssen Sie die Schutzhülle oder die Kleinteileschublade entfernen. Bei Fahrzeugen mit Rechtslenkung befindet sich diese Einheit im Handschuhfach.

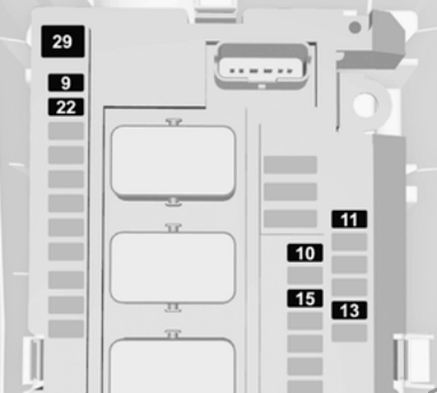

Der Sicherungskasten selbst wird in etwa so aussehen.
Planen
Beschreibung
Option 1
1 | Innenspiegel / Elektrisches Servolenkrad / Selektive Fahrsteuerung / Radar / Dieselabgasanlage |
3 | Modul zur Steuerung der Anhängerposition |
4 | Alarm |
5 | Scheibenwascher (vorne/hinten) |
6 | Scheibenwascher (vorne/hinten) |
7 | Hintere Steckdose |
8 | Heckscheibenwischer |
10 | Türschloss/Hecktürschloss |
11 | Türschloss/Hecktürschloss |
12 | Stopp-Start-System / Diagnose-Anschlussmodul / Bremssystem |
13 | Infotainmentsystem / Klimakontrollsystem |
14 | Alarmsirene |
15 | Klimakontrollsystem |
16 | Stopp-Start-/Bremssystem |
17 | Instrumententafel |
18 | Parkassistent |
19 | Elektrisches Lenksäulensystem/Lenkradsteuerung |
21 | Anti-Diebstahl-Alarm |
22 | Kamera / Regensensor / Automatische Lichtsteuerung |
23 | Gurtanlegekontrolle |
24 | Automatikgetriebe / Erweiterter Parkassistent / Panoramasichtsystem |
25 | Airbag |
26 | Elektronische Stabilitätskontrolle |
27 | Alarm |
28 | OnStar- oder BTA-Modul |
29 | Infotainmentsystem |
32 | Zigarettenanzünder /Frontsteckdose |
34 | Beheizbare Heckscheibe / Beheizte Windschutzscheibe / Induktives Laden |
35 | Lichtschalter-/Diagnose-Anschlussmodul |
36 | Beleuchtung |
In dieser Version ist Sicherung 32 für den Betrieb des Zigarettenanzünders zuständig.
Option 2
1 | 3A Elektronisches Schlüsselsystem – Diebstahlwarnanlage – Zündschalter |
2 | 3A Lenkwinkelsensor |
3 | 3A-Instrumentenstecker – Comelec-System |
4 | 7,5A Instrumentenstecker – Diagnosestecker – Doppelbremspedalschütz – Zentraler Spannungserhaltungsschalter |
5 | 5A Multifunktionsbildschirm – Rückfahrkamera – Einparkhilfecomputer – Getriebesteuermodul |
6 | 15A Reserve |
7 | 10A Audioverstärker |
8 | 20A Heckscheibenwischer |
9 | 5A „Masse“ der Vorder- und Rückleuchten |
10 | 30A Antrieb der Zentral- und Innenschlösser der Vorder- und Hintertüren + Tankklappe |
11 | 30A Stromversorgung für Antriebe der vorderen und hinteren Außen- und Innenschlösser |
12 | 3A Sicherheitsalarm |
13 | 3A Zusatzheizungs-Aktivierungsmodul |
14 | 15A |
15 | 5A |
16 | 5A Elektrische Servolenkung |
17 | 10A 12B-Anschluss im Kofferraum oder Laderaum |
18 | 5A Autonome Telematikeinheit – OnStar- oder BTA-Modul |
19 | 5A |
20 | 15A Innensicherungskasten 3 |
21 | 3A Innenbeleuchtung – Ladegerät für tragbare Lampe – Einzelne Lampen |
22 | 3A Handschuhfachbeleuchtung – Einzellampen |
23 | 3A Toter-Winkel-Warnsystem – Außenspiegelverstellung – Induktives Laden |
24 | 5A Allgemeine Verbindungseinheit – Lenkrad-Kommunikationsmodul CV00 |
25 | 5A Schalter für Leuchtweitenregulierung – Rückspiegel |
26 | 3A-Instrumentenanschluss – Sicherheitsgurtanzeige für Fahrer und Beifahrer |
27 | 3A Regen- und Lichtsensor – Lenkstockschalter |
28 | 10A Vorderes Mittelelement – Multiplex-Frontplatte – Autoradio – Anzeige von Informationen im Sichtfeld des Fahrers |
29 | 5A Motorschaltgerät (PSF1) |
30 | 15A Audiosystem |
31 | 5A Airbag-Steuergerät |
32 | 5A-Reserve |
33 | 15 A Zigarettenanzünder oder 12-V-Anschluss am Armaturenbrett |
34 | 3A Anhängeranschlusskasten |
35 | 5A Instrumententafel-Steuercomputer |
36 | 20A Autoradio |
Relais | |
R1 | Strom + Zubehör |
R2 | Leistung „Plus“ CAN „Komfort“ |
R3 | Heckscheibenwischer |
R4 – R9 | Elektromotoren zum Antrieb von Außen- und Innenschlössern vorne und hinten |
In dieser Version ist die Sicherung 32 mit 15A für den Betrieb des Zigarettenanzünders zuständig.
Sicherungs- und Relaiskasten
Dieser Block befindet sich hinter dem Hauptsicherungskasten und ist an der Vorderwand des Fahrgastraums montiert.
Option 1
Fotobeispiel
Planen
Bezeichnung
F1 | 40A Beheizbare Heckscheibe |
F2 | 7,5A Elektrische Spiegel |
F3 | 20A Relaissockel 230A ECO: Elektrische Fensterheber vorn |
F4 | 15A Kofferraumsteckdose 12V |
F5 | 30A Heckscheibenhebermotoren |
F6 | 30A Elektromotoren für Frontfensterheber |
F7 | 25A Sitzheizung |
F8 | 20A Zusätzlicher Luftventilator für Rücksitze |
F9 | 30A elektrische Heckklappeneinheit (6290) |
F10 | 40A Linker Sicherheitsgurtaufroller |
F11 | 5/20A Anhängerschaltgerät 7/13 Kanäle |
F12 | 30A Elektrisch verstellbarer Fahrersitz |
F13 | 30A Luke 40A Rechter Sicherheitsgurtaufroller |
F14 | 30A elektrischer Beifahrersitz |
F15 | 30A Schiebedach |
F 16 | 10A Rückspiegeleinheit |
F17 | 10A Beleuchtungs- und Spiegelspeichereinheit |
F18 | 25A Funkverstärker |
F19 | 30A Reserve |
F20 | 3A Elektrischer Heckklappenantrieb (6290) |
F21 | 3A Kofferraumschalter (6292) |
F22 | 20A Reserve |
F23 | 3A Anhängeranschlusskasten |
Relais | |
R1 | 230A-Anschluss |
R2 | 12V-Kofferraumsteckdose |
R3 | Beheizbare Heckscheibe und Außenspiegel |
Option 2
Planen
Dekodierung
F1 | 40A Heizung/Heckscheibenheizung |
F2 | 10A Beheizbare Außenspiegel |
F3 | 30A Elektrische Fensterheber – vorne |
F4 | 10/15A Klappbare Seitenspiegel / Verstellbare Außenspiegel |
F5 | 30A Elektrische Fensterheber – hinten |
F6 | Sitzheizung |
F7 | – |
F8 | Sicherungskasten (rechte Seite des Armaturenbretts) |
F9 | – |
F10 | 20A Beheizbare Vordersitze |
F11 | 20A Vordersitz-Massagefunktion |
F12 | Leer (reserviert) |
Relais | |
R01 | Sitzheizungsrelais |
R02 | Fensterheberrelais |
R03 | Relais für Heckscheibenheizung/-heizung |
R04 | – |
R05 | – |
R06 | – |
R07 | – |
Opel Grandland Sicherungskasten im Motorraum Belegung
Sicherungs- und Relaiskasten

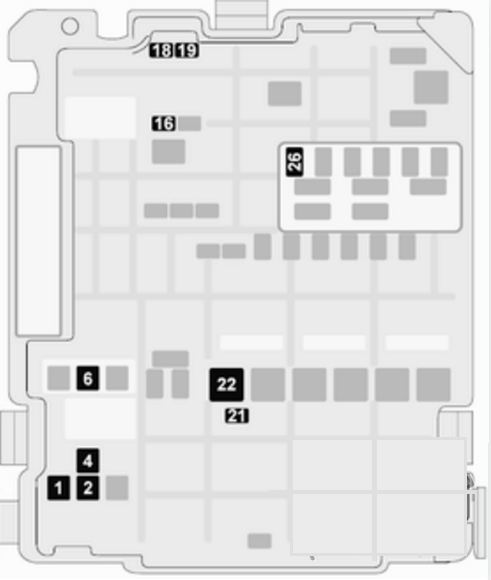

Im Motorraum, unter der Haube, auf der linken Seite, neben der Batterie, befindet sich ein Sicherungs- und Relaiskasten. Ein Beispiel für den Zugriff ist im Layout dargestellt.
Option 1
Fotobeispiel
Planen
Beschreibung
1 | 15A Motorsteuerung, Aktivierung des Druckumwandlungsrelais (1032) – Diesel-Einspritzdüsen |
2 | 5A Steuerung des elektrischen Lüfterrelais |
3 | 5A Starter/Lichtmaschine K207 Batteriesteuermodul |
4 | 5A SCR-Injektor, P17 Informationsanzeigemodul |
5 | 15A Dieselkraftstoff-Druckerhöhungspumpe, Kraftstoffpumpe |
6 | 20A Motorsteuerung, geregelte Kraftstoffpumpe |
7 | 10A Magnetventil für die Steuerpumpe der Dieselkraftstoffversorgung – Proportionalmagnetventil TGV |
8 | 10A Diesel-Wassersensor – Elektrisches Ölpumpenventil – DW10F NOx-Sensor |
9 | 10A Elektrischer Zündschalter P16 Instrumententafel |
10 | 5A Start-/Stopp-Relais KL9 |
11 | 15A Steuerung der Schalt- und Schutzeinheit – Kraftstoffadditivpumpe – Traktionskontrollschalter |
12 | 5A-Reserve |
13 | 5A Netzspannungserhaltungsgerät |
14 | 25A A/C-Kompressor-Magnetventil |
15 | 5A Servolenkungscomputer, Diagnosestecker, Fahrzeugabstandsassistent (Radar) |
16 | 20A Pumpe der hinteren Klimaanlage |
17 | 10A Intelligente Schaltbox |
18 | |
19 | 30A Reserve |
20 | 15A Stromversorgung für Scheibenwaschpumpen vorne und hinten |
21 | 20A Scheinwerferwaschpumpe |
22 | 15A Hupe |
23 | 15A Rechter Scheinwerfer |
24 | 15A Linke Scheinwerfer |
25 | 30A Reserve |
26 | |
27 | 5A-Reserve |
28 | 5A |
29 | 30A Starter |
30 | 30A Dieselkraftstoffheizung |
MF1 | 5A Mit gesteuertem Luftansaugmodul |
MF11 | 5A-Reserve |
MF12 | 15A Automatikgetriebe-Computer AX6 |
MF13 | 20A Heizung (Kühlmittel und Innenraumheizung) |
MF14 | Comelec-Automatikgetriebe |
MF15 | Reservieren |
MF16 | Reservieren |
MF17 | Reservieren |
MF18 | 5A Doppelbremspedalschütz |
MF19 | 5A-Reserve |
Relais | |
R1 | Steuercomputer für Dieselmotoren |
R2 | Ausschalten der Motorkommunikationseinheit |
R3 | Ausschalten der Motorkommunikationseinheit |
R4 | Motorcomputer, zentraler Spannungserhalter, elektrischer Lüfter, Umkehrgenerator |
R5 | Kraftstoffpumpe – NOX-Sensor |
R6 | Strom vom Zündschalter |
R7 | Anlasser |
Option 2
Fotobeispiel
Planen
Bezeichnung
F1 | 40A Klimaanlagenventilator |
F2 | 60A Computer-ABS/ESP-System |
F3 | 80A Innensicherungskasten 3 |
F4 | 30A Computer-ABS/ESP-System |
F5 | Intelligente 50-A-Schalteinheit (rechte Blinker, vordere rechte Seitenmarkierungsleuchten, rechte Bremslichter, linke Rückfahrscheinwerfer, rechte Nebelscheinwerfer). 20 A beheizte Windschutzscheibe |
F6 | 60A Zweistufiges Kühlgebläse-Steuergerät (GMV) 20A BVA AxN8-Rechner – BVA Ax6III-Rechner (thermisch) |
F7 | 70A Intelligente Schaltbox |
F8 | 15 A Motorsteuerung, Kraftstoffpumpe, vorgesteuerter Thermostat – Ölpumpen-Magnetventil (EC-Spülung – elektrisches Magnetventil – Ansaugluft-Durchflussmesser – Sauerstoffsensoren (EP6FADTX), vorgesteuerter Thermostat – umschaltbare Wasserversorgung, elektrisches Magnetventil (EP6FDT), 20 A Computer-Motor (für EB2DT oder EP6FDT) l Geregelte Druckerhöhungspumpe (für DV6F oder DW10F) |
F9 | 15 A vorgesteuerte Saugpumpe (DW10F), Einlass- und Auslassventile v Magnetventile – vorgesteuerter Thermostat – Ölpumpen-Magnetventil (EC-Spülung – elektrisches Magnetventil – Ansaugluftmengenmesser – Sauerstoffsensoren (EP6FADTX), vorgesteuerter Thermostat – umschaltbares elektrisches Magnetventil für die Wasserversorgung Ventil (EP6FDT) |
F10 | 15A-Motorcomputer – Diesel-Durchflussregelpumpen-Magnetventil – Turbolader-Druckregelmagnetventil (DV5R und DW10F) – Thermostat S (DV5R) – Spülheizung – Einlass- und Auslassventil, verstellbare Magnetventile (EP6FADTX) – Zylinderspülung – Sauerstoffsensoren angehoben (EB2ADTS) ) |
F11 | 20A Motorcomputer |
F12 | 5A Instruments – GMV-Relais – Istars – DMTC, elektrische Wasserkühlung mit Turboaufladung (EB2ADTS und EP6FADTX), intelligente Serviceeinheit (EP6FADTX) |
F13 | 5A Intelligente Schaltbox |
F14 | 5A Batterieladezustandsblock |
F15 | 20A Elektrisch beheizte Windschutzscheibe |
F 16 | 15A Nebelscheinwerfer 10A Tagfahrlicht |
F17 | 10A Diagnose des GMP-Relais BFRM – BSI1 – Motorcomputer – Unterer Nox-Sensor (Injektoren DV5R und DW10 (DV5R)) |
F18 | 10A Fernlicht des rechten Scheinwerfers |
F19 | 10A Fernlicht des linken Scheinwerfers |
F20 | 30A Motorcomputer l Ladepumpe (für ER6EDT) – Zündspulen (EB2ADTS und EP6FADTX) |
F21 | 30A Starter |
F22 | 40A Reserve – Taxi |
F23 | 40A Starter/Generator |
F24 | 40A Sicherungskasten im Fahrgastraum 5 |
F25 | 40A Innensicherungskasten 3 |
F26 | 15/20A-Heizung |
F27 | 25A Intelligente Schalteinheit (Abblendlicht rechts – Rückfahrscheinwerfer rechts – Nebelscheinwerfer links – Standlicht hinten links – Drittes Bremslicht.) |
F28 | 30A Stromversorgung für Harnstoffpumpe und Harnstoffrohr-Heizwiderstand (UCE oder DV5R) – Nox-Sensor (DW10F) – Motorcomputer (EP6FADTX) – (BlueInjection, AdBlue) |
F29 | 40A Scheibenwischer |
F30 | 80A Vorheizeinheit |
F31 | 80A Schalt- und Schutzeinheit |
F32 | 80A Servolenkung, linkes Abblendlicht – statische Blinker – seitliche Blinker – linke Blinker – vordere linke und hintere rechte Standlichter – linke Bremslichter – Nummernschildbeleuchtung. |
Relais | |
R1 | Motorsteuerrechner / Euro6-Diesel (SCR-Modul-Stromversorgung) |
R2 | Klimaanlagenkompressor/beheizte Windschutzscheibe |
R3 | Anlasser / thermische Vorkonditionierung |
R4 | Nebelscheinwerfer/Tagfahrlicht |
R5 | Ventilator der Klimaanlage |
R6 | Anlasser |
R7 | Frontscheibenwischer |
R8 | Frontscheibenwischer |
R9 | Scheinwerfer |
Batterieblock
Am Pluspol der Batterie ist ein Hochleistungssicherungsblock angebracht.
Planen
Zweck
- 60A – Elektrische Steuereinheit für zweistufigen Lüftermotor
- 100A – Sicherungskasten
- 80A – Servolenkung
- 80A – Sicherungskasten innen
- 80A – Sicherungskasten innen
Wenn Sie einen Fehler finden oder etwas hinzuzufügen haben, schreiben Sie es in die Kommentare.
