Der Opel Astra H ist die dritte Generation des Personenwagens der Kompaktklasse Opel Astra, der in den Jahren 2004, 2005, 2006, 2007, 2008 und 2009 mit Benzin- und Dieselmotoren hergestellt wurde.
In unserem Artikel finden Sie die Position der Steuergeräte, eine detaillierte Beschreibung der Sicherungs- und Relaiskästen des Opel Astra h, deren Diagramme und Fotobeispiele für die Ausführung. Wählen Sie die für den Zigarettenanzünder zuständige Sicherung aus.
Der Zweck der Elemente in den Blöcken Ihres Opel Astra H kann von den Abbildungen abweichen und ist abhängig vom Baujahr, dem Lieferland und dem elektronischen Ausstattungsgrad.
Opel Astra H Sicherungskasten Innenraum
Der Sicherungskasten befindet sich hinter dem Handschuhfach auf dem Armaturenbrett.
Öffnen Sie das Ablagefach, drücken Sie die Verriegelungsriegel, klappen Sie die Schublade nach unten und entnehmen Sie sie.
2 Außenbeleuchtung
3 Außenbeleuchtung
4 Radio
5 Infotainmentsystem
6 Steckdose vorn
7 Steckdose hinten
8 Abblendlicht links 9 Abblendlicht rechts
10
Türverriegelungen
11 Heizungs- und Klimaanlagenlüfter
12 –
13 –
14 Diagnosestecker
15 Airbag
16 –
17 Klimaanlage
18 –
19 Bremslichter, Rückfahrscheinwerfer, Innenbeleuchtung
20 –
21 Instrumente
22 Zündschloss
23 Karosseriesteuergerät
24 Karosseriesteuergerät
25 –
26 –
Opel Astra H Sicherungsplan

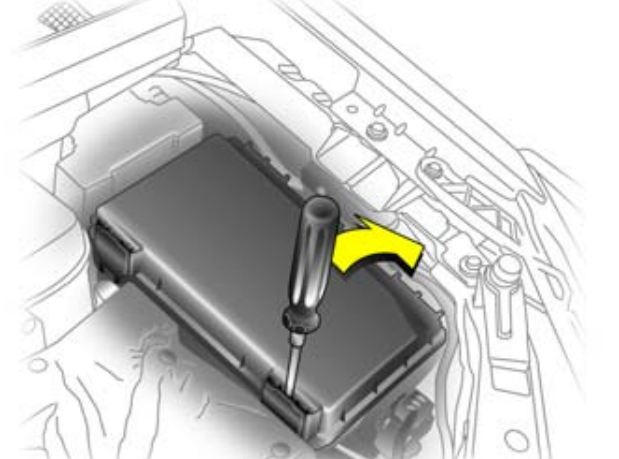

Es befindet sich auf der linken Seite des Motorraums neben dem Gepäckträger und ist mit einer Schutzabdeckung abgedeckt.

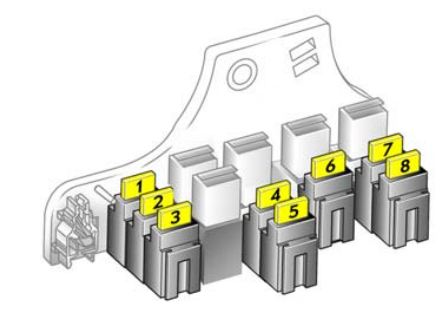

Besteht aus zwei Abschnitten (Sicherungs- und Relaiskasten und Hochleistungssicherungsabschnitt)

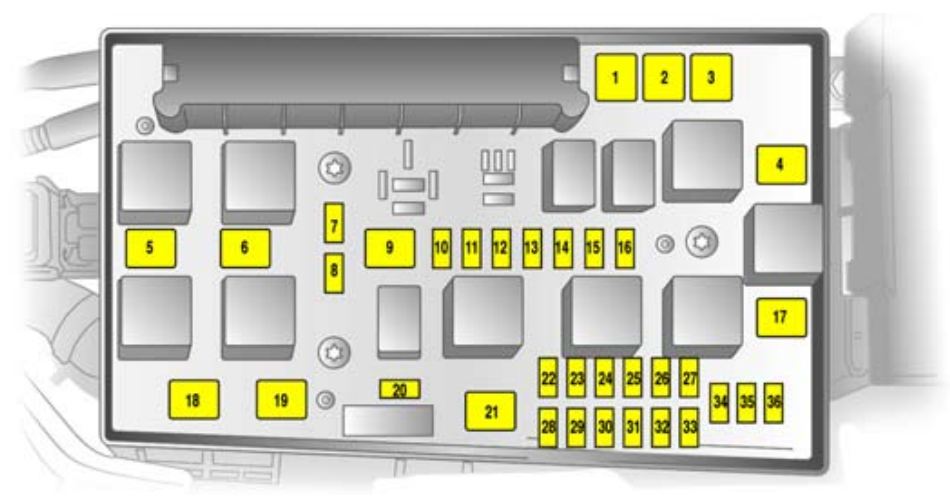

Foto – Schema
| FB1 | 50A Elektrohydraulisches Hardtop HT |
| FB2 | 80A Diesel (Glühzeitregler) |
| FB3 | 80A EGUR |
| FB4 | 30A Standheizung IH 100A Zusatzheizung – elektrisch Fahrgastraum EH |
| FB5 | 80 A an REC / Sicherungskasten hinten |
| FB6 | 80 A an REC / Sicherungskasten hinten |
| F1 | 20A Antiblockiersystem (ABS) |
| F2 | 30A Antiblockiersystem (ABS) |
| F3 | 30A Heizung, Innenraumbelüftung, Klimatisierung (HVAC) |
| F4 | 30A Heizungs-, Lüftungs- und Klimaanlagen (HVAC)-System |
| F5 | 30/40A Kühlgebläse 1* |
| F6 | 30/40A Kühlgebläse 2* |
| F7 | 10A Scheibenwaschanlage 20A (ohne REC) Zentralverriegelung ZV |
| F8 | 15A Hupe 10A (ohne REC) Zentralverriegelung ZV, Scheibenwaschanlage vorne, hinten WA |
| F9 | 25A Scheinwerferreinigungsanlage 25A (ohne REC) Heckscheibenheizung HFH (K17_X125) |
| F10 | 7,5A Zum Diagnosestecker DIAG |
| F11 | 7,5-A-Instrumente |
| F12 | 5A Zirkulationspumpe 7,5A (ohne REC) Inf. ID-Display, Twin Audio TWA, DAB Digital Broadcasting, TCV Voice Control Phone |
| F13 | 15A Nebelscheinwerfer 5A Innenleuchte IRL(K18_X125) |
| F14 | 30A Scheibenwischer |
| F15 | 30A Türscheibenwischer |
| F16 | 5A Motorsteuergerät / Open-Start/Stopp-System (ohne REC) ABS-ESP, Hupe (K4_X125), Klimaanlage, halbautomatische Klimaanlage, elektronische Klimatisierung, Bremslichtschalter, El. Hydraulisches Hardtop |
| F17 | 25A Kraftstofffilterheizung (Dieselmodelle) |
| F18 | 25A Anlasser |
| F19 | 30A Übertragungselektronik |
| F20 | 10A Klimaanlage / Hupe (K4_X125) |
| F21 | 20A Motorelektronik |
| F22 | 7,5A Motorelektronik |
| F23 | 10A Adaptives Scheinwerfersystem (AFL), Leuchtweitenregulierung |
| F24 | 15A Kraftstoffpumpe |
| F25 | 15A Übertragungselektronik |
| F26 | 10A Motorelektronik |
| F27 | 5A Servolenkung |
| F28 | 5A Getriebeelektronik |
| F29 | 7,5A Getriebeelektronik 7,5A (mit REC) Getriebesteuergerät Automatik/Easytronic |
| F30 | 10A Motorelektronik (Zündspulen) |
| F31 | 10A Adaptives Scheinwerfersystem (AFL). Leuchtweitenregulierung 15A (ohne REC) Heckscheibenwischer (K56) |
| F32 | 5A Bremswarnleuchte, Klimaanlage, Kupplungspedalschalter |
| F33 | 5A Adaptives Scheinwerfersystem (AFL) Leuchtweitenregulierung |
| F34 | 7,5A Steuergerät Lenksäulenmodul |
| F35 | 20A Infotainment-System |
| F36 | 7,5A Handy/Radio/Twin Audio/Multifunktionsdisplay 15A (ohne REC) Sicherungskasten Zigarettenanzünder |
In einer Version ist die Sicherung Nummer 36 mit 15A für den Betrieb des Zigarettenanzünders zuständig. In anderen Fällen siehe Block im Gepäckraum.
Relaiszuordnung
- K1 (K11_X125) Kühlerlüfter (FE5, FE6)
- K2 (K12_X125) Kühlerlüfter (FE5, FE6)
- K3 (K7_X125) (mit REC) Scheinwerferwaschpumpe (FE9)
- K3 (K17_X125) (ohne REC) Heckscheibenheizung (FE9)
- K4 (K16_X125) (mit REC) Nebelscheinwerfer vorne (FE13)
- K4 (K18_X125) (ohne REC) Boot deaktivieren (Innenbeleuchtung etc.) (FE13)
- K5 (K5_X125) Scheibenwischer, Frontscheibe, niedrig/hoch (FE14, FE15)
- K6 (K6_X125) Wischer, Frontscheibe, EIN/AUS (FE14, FE15)
- K7 (K15_X125) Lüfter Fahrgastraum – Klimaanlage / Heizung (FE4)
- K8 (K14_X125) (mit REC) Filterheizung (Diesel) (FE17)
- K8 (K8_X125) (ohne REC) Kompressor, Klimaanlage (FE17)
- K9 (K1_X125) Anlasser (FE18, K3_X125)
- K10 (K13_X125) Kühlerlüfter (FE5, FE6)
- K11 (K8_X125) (mit REC) Kompressor, Klimaanlage (FE20, FE32)
- K11 (K4_X125) (ohne REC) Hupe Hupe (FE20, FE16)
- K12 (K2_X125) Motorsteuergerät (bei FE21, FE26, FE32)
- K13 (K10_X125) Kraftstoffpumpe (FE24)
- K14 (K3_X125) Pin 15 (auf K1_X125, FE23, FE24, FE25, FE27, FE29, FE30, FE31, FE33)
Separate Relaiselemente können sich außerhalb der Haupteinheit befinden, zum Beispiel:
- K30A Relais – Kühlerlüfter (FE5, FE6)
- K30B Relais – Kühlerlüfter (FE5, FE6)
- K84LD/RD Relais – Hydraulikeinheit (Verdeck) (FB1)
- K93 Relais – Schalthebel entriegeln (Automatikgetriebe AF17/4, AF22/4)
Opel Astra H Sicherungskasten Kofferraum

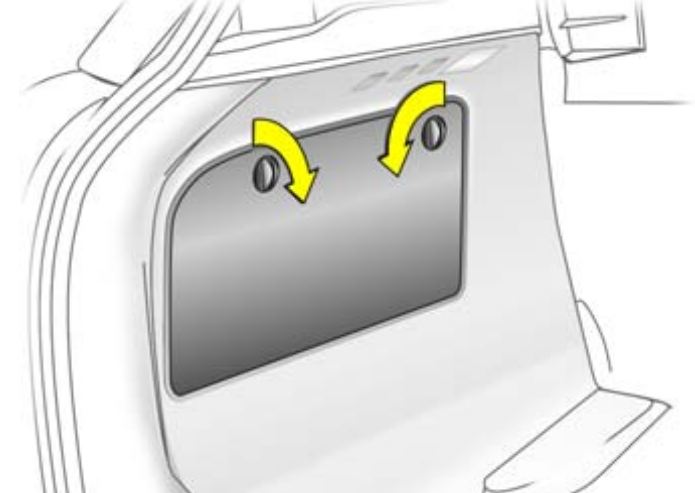

Sicherungskasten Kofferraum es befindet sich hinter der linken Innenverkleidung.
Variante 1

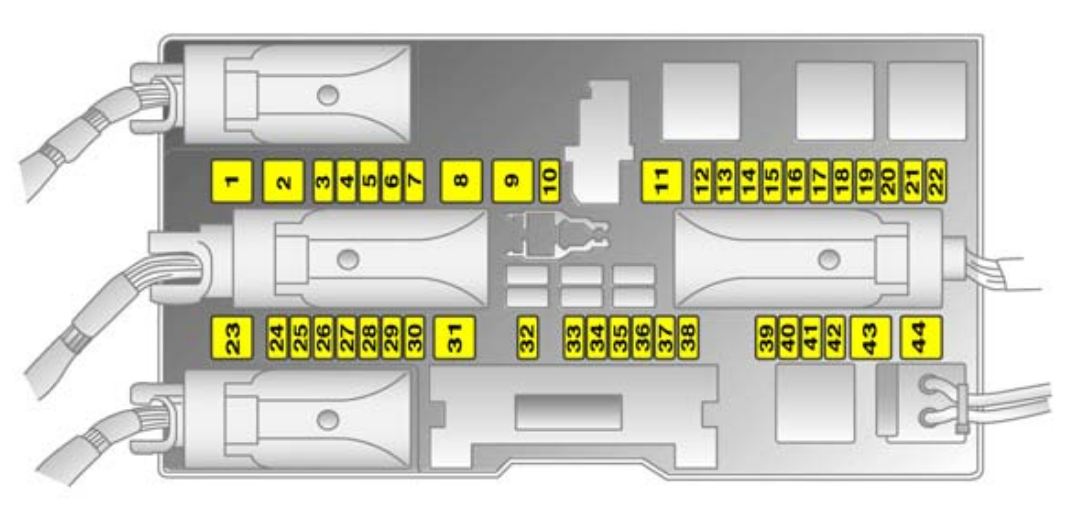

Planen
Bezeichnung
| 1 | 25 / 30A Elektroantrieb zur Steuerung der Frontscheiben |
| 2 | Wird nicht benutzt |
| 3 | 7,5 A Kombiinstrument |
| 4 | 5A Heizung / Klimaanlage / Klimatisierung (HLK) |
| 5 | 7.5A Airbags |
| 6 | Wird nicht benutzt |
| 7 | Wird nicht benutzt |
| 8 | Wird nicht benutzt |
| 9 | Wird nicht benutzt |
| 10 | Wird nicht benutzt |
| 11 | 25A Heckscheibenheizung (Heckklappenscheibe) |
| 12 | 15A Heckscheibenwischer |
| 13 | 5A Einparkhilfe |
| 14 | 7,5 A Sicherung Klimaanlage |
| 15 | Wird nicht benutzt |
| 16 | 5A Sitzbelegungserkennung/Open-Start-System |
| 17 | 5A Regensensor / Luftqualitätssensor / Reifendruckkontrollsystem / Innenspiegel |
| 18 | 5A Instrumente/Schalter |
| 19 | Wird nicht benutzt |
| 20 | 10A Dynamische Dämpfer Control (CDC) |
| 21 | 7,5A Beheizte Außenspiegel |
| 22 | 25A Obere Luke |
| 23 | 25/30A Elektrische Fensterheber hintere Türen |
| 24 | 7,5 A Diagnosestecker |
| 25 | Wird nicht benutzt |
| 26 | 7,5A Elektrisch anklappbare Außenspiegel |
| 27 | 5A Ultraschallsensor, Diebstahlwarnanlage |
| 28 | Wird nicht benutzt |
| 29 | 15A Zigarettenanzünder, Frontsteckdose |
| 30 | 10A Hecksteckdose zum Anschluss zusätzlicher Elektrogeräte |
| 31 | Wird nicht benutzt |
| 32 | Open&Start-System |
| 33 | Wird nicht benutzt |
| 34 | 25A Obere Luke |
| 35 | 10A Hecksteckdose zum Anschluss zusätzlicher Elektrogeräte |
| 36 | 20A Deichselsteckdose |
| 37 | 5A Innenbeleuchtung |
| 38 | 30A Zentralverriegelung, Klemme „30“ |
| 39 | 15A Sitzheizung vorn links |
| 40 | 15A Sitzheizung vorn rechts |
| 41 | Wird nicht benutzt |
| 42 | Wird nicht benutzt |
| 43 | Wird nicht benutzt |
| 44 | Wird nicht benutzt |
- K2 (K3_X131) Relais – beheizbare Heckscheibe, Spiegel (bei FR11, FR21), (ab FB5, FB6)
- K3 (K1_X131) Relais – Pin 15 (auf FR12, FR13, FR14, FR16, FR17, FR18, FR20)
- K4 (K2_X131) Relais – Pin 15a (auf FR39, FR40)
Die Sicherung Nummer 29 mit 15 A ist für den Betrieb des Zigarettenanzünders und 30 mit 10 A für zusätzliche Steckdosen zuständig.
Variante 2
Planen
Schema-Decodierung
| F50 | 10A AC-Conditioner (auf Relais K5) |
| F51 | 15A Nebelscheinwerfer (vorne) (am Relais K39) |
| F52 | 15A Zusatzsteckdose (Zigarettenanzünder hinten) ACS |
| F53 | 7,5 A Beheizte Spiegel |
| F54 | 30A Frontscheiben FHF |
| F55 | 30A Heckscheiben FHR |
| F56 | 7,5 A Rücklichter (bei K71), Schloss ohne Griff (bei K24D) |
| K5 | Relais – Kompressor, Klimaanlage (FE33, F50) |
| K24D | Dead-Lock-Relais (F56) |
| K39 | Relais – Nebelscheinwerfer vorne (F51) |
| K56 | Relais – Wischer, Heckscheibe (FE31, FE33) |
| K71 | Relais – Rückfahrlicht (F56, FE33) |
