Opel Corsa D ist die vierte Generation einer der beliebtesten Corsa-Baureihen. Baujahre: 2006, 2007, 2008, 2009, 2010, 2011, 2012, 2013 und 2014. In dieser Zeit wurde der Wagen einmal umgestaltet. In diesem Artikel finden Sie eine Beschreibung der Sicherungs- und Relaisblöcke des Opel Corsa D mit Blockdiagrammen, deren Positionen und Fotos.
Der Opel Corsa D besitzt drei Sicherungskästen: vorn links im Motorraum, bei Linkslenkern hinter dem Lichtschalter und links im Kofferraum. Bei Rechtslenkern befindet sich der Innenraum-Sicherungskasten hinter dem Handschuhfach. Die genaue Belegung hängt vom Modelljahr, Motor und der Ausstattung ab.
Die Ausführung der Sicherungs- und Relaiskästen kann von der Abbildung abweichen und ist abhängig vom Baujahr und Auslieferungsland Ihres Opel Corsa D.
Welche Ausführung hat mein Corsa D?
Vergleichen Sie zuerst die Form des Sicherungskastens und die Anordnung der Relais mit der Abbildung. Verwenden Sie nicht nur das Baujahr: Belegung und Stromstärke können zusätzlich von Motor und Ausstattung abhängen.
Welche Sicherung ist für den Zigarettenanzünder zuständig?
Bei der im Modelljahr 2010 verwendeten Ausführung ist der Zigarettenanzünder über Sicherung Nr. 29 abgesichert. Bei frühen Ausführungen kann eine andere Position gelten, beispielsweise Nr. 14 im Modelljahr 2007. Vergleichen Sie deshalb immer das Baujahr und die Abbildung des Sicherungskastens.
Opel Corsa D Sicherungskasten Innenraum: Belegung und Zugang
Beim Linkslenker sitzt die Sicherungsleiste hinter dem Lichtschalter. Ziehen Sie die Blende an der oberen Kante zu sich und klappen Sie sie nach unten. Beim Rechtslenker öffnen Sie das Handschuhfach und nehmen die dahinterliegende Abdeckung ab. Der Innenraumkasten umfasst die Positionen 1 bis 14. Unter anderem sind dort Radio, Zentralverriegelung, Innenleuchte und elektrische Servolenkung aufgeführt.
Bei Rechtslenkern liegt dieser Sicherungskasten hinter einer Abdeckung im Handschuhfach. Position 5 schützt die Scheibenwaschanlage, nicht den Scheibenwischer.
Bei Rechtslenkern liegt dieser Sicherungskasten hinter einer Abdeckung im Handschuhfach. Position 5 schützt die Scheibenwaschanlage, nicht den Scheibenwischer.
Bei Rechtslenkern liegt dieser Sicherungskasten hinter einer Abdeckung im Handschuhfach. Position 5 schützt die Scheibenwaschanlage, nicht den Scheibenwischer.
| Nr. | Bisher auf der Website: A* | Stromkreis |
|---|---|---|
| 1 | – | Nicht belegt |
| 2 | 10 | Instrumente und Info-Display |
| 3 | 20 | Radio |
| 4 | 7,5 | Zündschloss |
| 5 | 20 | Scheibenwaschanlage |
| 6 | 15 | Zentralverriegelung der Heckklappe |
| 7 | 20 | Zentralverriegelung |
| 8 | – | Nicht belegt |
| 9 | 10 | Innenbeleuchtung |
| 10 | 7,5 | Elektrische Servolenkung |
| 11 | 7,5 | Lichtschalter und Bremslicht |
| 12 | 7,5 | ABS und Bremslicht |
| 13 | 30 | Beheiztes Lenkrad |
| 14 | 7,5 | Einparkhilfe, Regensensor und Innenspiegel |
Opel Corsa D Sicherungskasten Motorraum: Belegung

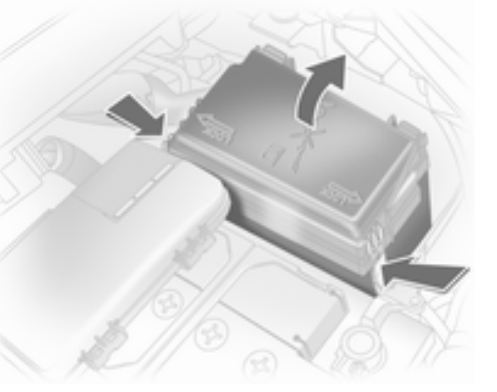

Der Sicherungskasten im Motorraum befindet sich vorn links. Lösen Sie die Abdeckung, heben Sie sie an und nehmen Sie sie ab. In den geprüften Opel-Betriebsanleitungen für 2009, 2011 und 2013 sind hier die Positionen 1 bis 35 aufgeführt. Diese Nummerierung enthält unter anderem Sicherungen für Anlasser, Hupe, Kraftstoffpumpe, Innenraumgebläse und Zigarettenanzünder. Die tatsächliche Stromstärke eines Ersatzes muss der Kennzeichnung der ausgebauten Sicherung und den fahrzeugspezifischen Angaben entsprechen.
Die Stromkreise entsprechen den geprüften Opel-Betriebsanleitungen. Die in der mittleren Spalte wiedergegebenen Nennwerte stammen von der bisherigen Website und sind vor einer Veröffentlichung oder einem Sicherungswechsel am konkreten Fahrzeug zu überprüfen.
| Nr. | Bisher auf der Website: A* | Stromkreis |
|---|---|---|
| 1 | 30 | Anlasser |
| 2 | 7,5 | Klimaanlage |
| 3 | 15 / 30 | Heizung des Diesel-Kraftstofffilters |
| 4 | 15 | Hupe |
| 5 | 15 | Automatisiertes Schaltgetriebe (Easytronic) oder Automatikgetriebe |
| 6 | 7,5 | Motorsteuergerät |
| 7 | 15 | Nebelscheinwerfer |
| 8 | 30 / 40 | Motorkühlung |
| 9 | 30 / 40 / 60 | Motorkühlung |
| 10 | 30 / 60 | Automatisiertes Schaltgetriebe (Easytronic) |
| 11 | 7,5 / 15 | Glühkerzen oder Zündanlage |
| 12 | 5 | Leuchtweitenregulierung und adaptives Fahrlicht |
| 13 | 7,5 | Klimaanlage |
| 14 | 5 | Automatisiertes Schaltgetriebe (Easytronic) |
| 15 | 10 | Fernlicht rechts |
| 16 | 10 | Fernlicht links |
| 17 | 10 | Hauptrelais |
| 18 | 7,5 | Motorsteuergerät |
| 19 | 10 | Airbags |
| 20 | 10 | Hauptrelais |
| 21 | 15 / 20 | Hauptrelais |
| 22 | 70 | Zentrales Steuergerät |
| 23 | 20 | Reifenreparaturset |
| 24 | 15 | Kraftstoffpumpe |
| 25 | 30 | ABS |
| 26 | 30 | Heckscheibenheizung |
| 27 | 30 | ABS |
| 28 | 30 | Innenraumgebläse |
| 29 | 20 | Zigarettenanzünder |
| 30 | 7,5 | Klimaanlage |
| 31 | 20 | Elektrische Fensterbetätigung links |
| 32 | 20 | Elektrische Fensterbetätigung rechts |
| 33 | 7,5 | Heizbare Außenspiegel |
| 34 | – | Nicht belegt |
| 35 | – | Nicht belegt |
Opel Corsa D Sicherungskasten im Kofferraum: Belegung
Der dritte Sicherungskasten befindet sich links im Laderaum hinter einer Abdeckung. In der Opel-Betriebsanleitung sind dort die Positionen 1 bis 17 aufgeführt. Dazu gehören je nach Ausstattung das adaptive Fahrlicht, die Sitzheizung, das Heckträgersystem beziehungsweise die Anhängerzugvorrichtung und das Schiebedach.
| Nr. | Bisher auf der Website: A* | Stromkreis |
|---|---|---|
| 1 | 15 | Adaptives Fahrlicht |
| 2 | – | Nicht belegt |
| 3 | 15 | Sitzheizung links |
| 4 | 15 | Sitzheizung rechts |
| 5 | – | Nicht belegt |
| 6 | – | Nicht belegt |
| 7 | – | Nicht belegt |
| 8 | 20 | Heckträgersystem (Flex-Fix) oder Anhängerzugvorrichtung |
| 9 | – | Nicht belegt |
| 10 | – | Nicht belegt |
| 11 | – | Nicht belegt |
| 12 | – | Nicht belegt |
| 13 | – | Nicht belegt |
| 14 | – | Nicht belegt |
| 15 | 20 | Heckträgersystem (Flex-Fix) oder Anhängerzugvorrichtung |
| 16 | – | Nicht belegt |
| 17 | 20 | Schiebedach |
Häufig gesuchte Sicherungen beim Opel Corsa D
Radio und Info-Display
Das Radio ist in der Innenraumbelegung unter Position 3 aufgeführt; Instrumente und Info-Display stehen unter Position 2. Wenn Radio und Display gemeinsam ausfallen, prüfen Sie deshalb beide zugehörigen Stromkreise und die Spannungsversorgung. Eine intakte Sicherung schließt einen Fehler am Gerät oder Stecker nicht aus.
Zentralverriegelung und Heckklappe
Im Sicherungskasten hinter dem Lichtschalter ist Position 6 der Zentralverriegelung der Heckklappe und Position 7 der übrigen Zentralverriegelung zugeordnet. Wenn nur die Heckklappe nicht reagiert, unterscheiden Sie diesen Fehler von einem Ausfall aller Türen. Die Sicherungsprüfung ist ein erster Schritt; auch Schloss, Kabel und Schalter können betroffen sein.
Kraftstoffpumpe und Kraftstoffpumpenrelais
Die Kraftstoffpumpe ist in der Motorraumbelegung unter Position 24 genannt. Die Opel-Betriebsanleitungen für den Fahrer nennen jedoch keinen allgemein gültigen Einbauort oder Steckplatz eines Kraftstoffpumpenrelais für jede Motorisierung. Eine konkrete Relaisnummer sollte nur mit der passenden elektrischen Schaltung für Motor und Modelljahr angegeben werden. Wenn der Motor nicht startet, beweist eine intakte Sicherung allein nicht, dass Pumpe, Ansteuerung und Relais funktionieren.
Opel Corsa D Relaisbelegung
Je nach Motor und Ausstattung sind im Motorraum verschiedene Relais verbaut. Eine pauschale Nummernliste ohne eindeutig zugeordnete Originalabbildung kann zu falschen Prüfungen führen. Vergleichen Sie die Relaispositionen deshalb mit dem Deckel des eingebauten Kastens und einer fahrzeugspezifischen Schaltung. Die unten stehenden Sicherungstabellen beschreiben ausschließlich die in der Opel-Betriebsanleitung bestätigten Sicherungspositionen.
Je nach Konfiguration ist es möglich, einzelne Relaiselemente außerhalb des Gerätes anzuordnen, zum Beispiel:
- K16 – Lüfterrelais
- FA1 – Klimaanlage
- FA2 / FA3 – Heizung
Batterieblock
Diese Einheit ist an der Batterieabdeckung befestigt und besteht aus Hochleistungs-Sicherungseinsätzen.
- 80A Wird für Dieselmotoren verwendet
- 80A Elektrische Servolenkung
- 60A Zusätzliche und unabhängige Heizung
- 50A Stromversorgung für den im Kofferraum befindlichen Montageblock
- 40A Zusätzliche und unabhängige Heizung
