Der VW T6 und der Multivan sind sich sowohl technisch als auch äußerlich sehr ähnlich. Der Hauptunterschied zwischen ihnen ist die Innenausstattung und die Verkleidung. Beide Modelle basieren auf der gleichen Basis wie der wv-Transporter und stellen dessen Personenversion dar. In dieser Publikation finden Sie eine Beschreibung der Sicherungskästen und Relais der Volkswagen Caravelle (Multiven) T5.
Die Modelljahre der fünften Generation (T5) sind: 2004, 2005, 2006, 2007, 2008, 2009, 2010, 2011, 2012, 2013 und 2014. Die sechste Generation (T6) ist seit 2015 in Produktion. Wir zeigen Ihnen auch die Lage aller Steuergeräte, ein Beispiel für die Lage der Sicherungs- und Relaiskästen, sowie deren Bilder und Diagramme. Besondere Aufmerksamkeit wird den Sicherungen gewidmet, die für den Zigarettenanzünder beider Generationen zuständig sind.
Aufgrund der großen Vielfalt an Konfigurationsmöglichkeiten und Körperlängen gibt es keine allgemeine Beschreibung des Verwendungszwecks aller Elemente. Wir zeigen die gängigsten. Überprüfen Sie bei Schwierigkeiten die Bezeichnung mit Ihrer, auf der Rückseite der Schutzhülle oder Anleitung, oder wenden Sie sich an Ihren nächsten Händler.
VW T6 Sicherungskasten Belegungsplan
Bezeichnung
1 | Elektronische ABS-Steuereinheit |
2 | Klimasteuergerät – im Heizungsbedienfeld |
3 | Klimasteuergerät (hinten) – im Heizungsbedienfeld |
4 | Antennenblock – falls vorhanden |
5 | Seitenaufprallsensor Fahrerseite |
6 | Seitenaufprallsensor hinten links |
7 | Seitenaufprallsensor Beifahrerseite |
8 | Seitenaufprallsensor hinten rechts |
9 | Steuergerät für Diebstahlsicherung |
10 | Hupe des Diebstahlschutzsystems – Ansaugresonator |
elf | Audioausgangsverstärker – unter dem rechten Vordersitz – falls vorhanden |
12 | Zusatzbatterie 1 – unter dem linken Vordersitz – falls vorhanden |
13 | Zusatzbatterie 2 (Van) – im Küchenschrank |
14 | Steuergerät für Zusatzheizung (Air Top 3500) – unter der Karosserie unten rechts – falls vorhanden |
15 | Zusatzheizungssteuergerät (Thermo Thor) – unter der Karosserie unten links – falls vorhanden |
16 | Akkumulator |
17 | Steuergerät für Campingausrüstung (Van) |
18 | Diagnosestecker (DLC) |
19 | Diagnoseeinheit – Armaturenbrett |
20 | Elektrisches Steuergerät Fahrertür |
21 | Elektrisches Steuermodul für die linke hintere Tür (elektrische Schiebetür) – linke Säule |
22 | Elektrisches Steuergerät Beifahrertür |
23 | Elektrisches Steuermodul für die rechte hintere Tür (elektrische Schiebetür) – rechte Säule |
24 | ESP-Steuergerät (beinhaltet Beschleunigungssensor, Querbewegungssensor) |
25 | Steuergerät Dachheber (Kastenwagen) |
26 | ECM – in der Nähe des Sicherungs-/Relaiskastens im Motorraum 1 |
27 | Kühlgebläsemotor-Steuermodul 1 – Aufhängung (vorne links) |
28 | Kühlgebläsemotor-Steuermodul 2 – in Kühlgebläsemotor 2 – falls installiert |
29 | Sicherungs-/Relaiskasten, Motorraum 1 |
30 | Sicherungs-/Relaiskasten, Motorraum 2 |
31 | Sicherungs-/Relaiskasten, Motorraum 3 |
32 | Sicherungs-/Relaiskasten, Instrumententafel 1 – mittlere Instrumententafel |
33 | Sicherungs-/Relaiskasten 2, Armaturenbrett – Unter Armaturenbrett-Sicherungs-/Relaiskasten 1 |
34 | Sicherungs-/Relaiskasten, Armaturenbrett 3 – Hinter dem Sicherungs-/Relaiskasten, Armaturenbrett 1/2 |
35 | Sicherungs-/Relaiskasten, Armaturenbrett 4 – Hinter dem Sicherungs-/Relaiskasten, Armaturenbrett 1/2 |
36 | Sicherungs-/Relaiskasten, linker Sitz – unter dem Sitz |
37 | Zusatzsicherung 1 (Differenzialsperrenschalter hinten 10 A) – linke A-Säule |
38 | Zusatzsicherung 2 (Zusatzheizung 30A) – unter dem linken Sitz |
39 | Zusatzsicherung 3 (Türsteuergerät hinten links 40A) – unter dem linken Sitz (einige Modelle) |
40 | Widerstand 1 des Heizungsgebläsemotors – in der Nähe des hinteren Heizungsgebläsemotors |
41 | Heizungsgebläsemotor-Widerstand 2 – in der Nähe des hinteren Heizungsgebläsemotors – falls vorhanden |
42 | Piepton 1 |
43 | Piepton 2 – falls vorhanden |
44 | Steuergerät für Wegfahrsperre – Kombiinstrument |
45 | Ringantenne der Wegfahrsperre – in der Nähe des Zündschalters |
46 | Kombiinstrument-Steuereinheit – Armaturenbrett |
47 | Telefonsteuergerät – hinter dem Handschuhfach |
48 | Multifunktions-Steuermodul 1 – Funktionen: Automatikgetriebe (AT), Ladesystem (mit optionaler Batterie), Tempomat, Tür-/Motorhauben-Endschalter-Kontakterkennung, elektrische Laststeuerung, elektrische Fensterheber, Kraftstoffpumpe, Scheinwerferwaschanlage, Rückspiegel-Entfroster-Türansicht , Heckscheibenheizung, Alarmanlage, Scheibenheizung, Hupe, Fahrtrichtungsanzeiger, Kombiinstrumentbeleuchtung, Innenbeleuchtung, Scheibenwischerautomatik, Rückfahrscheinwerfer, Anlasser, Schiebedach, Lichtschalter, Scheibenwaschanlage, Scheibenwischer |
49 | Multifunktionssteuergerät 2 – Funktionen: Diebstahlsicherung, Zentralverriegelung, elektrische Außenspiegel, elektrische Schiebetür, elektrische Fensterheber, Schiebedach |
50 | Navigationssteuergerät – im Navigationsdisplay |
51 | Umgebungstemperatursensor |
52 | Steuergerät für Parksystem |
53 | Steuergerät für Fahrersitzheizung |
54 | Steuergerät für Beifahrersitzheizung |
55 | Lenkradpositionssensor – falls vorhanden |
56 | Elektrisches Steuergerät für Schiebedach |
57 | Elektronische SRS-Steuereinheit |
58 | Steuermodul zum Öffnen/Schließen der Hintertür – linke „D“-Säule – falls vorhanden |
59 | Steuergerät für Verkehrsinformationssystem – unter der Instrumententafel |
60 | Steuergerät für Verkehrsinformationssystem (alternative Position) – unter der Instrumententafel |
61 | Verteilergetriebesteuergerät (bei 4WD) – Achsantrieb hinten |
62 | Elektronisches Getriebesteuergerät (ATC) – in der Nähe des Motorsteuergeräts |
63 | Sprachsynthesizer – unter dem rechten Vordersitz – falls vorhanden |
64 | Fahrzeuggeschwindigkeitssensor – Getriebe (einige Modelle) |
T6 sicherungskasten
Der Sicherungskasten befindet sich im Motorraum. Hier ist ein Diagramm der Sicherungsbezeichnung.
1 | (5A) Lüftermotor(en) |
2 | (5A) Kühlmittelpumpenrelais |
3 | (15A) Klimaanlage (5A) Kurbelgehäuseentlüftungswiderstand |
4 | (30A) Antiblockiersystem (ABS) oder Spannungsstabilisator, Stereo, Radio |
5 | (15A) Automatikgetriebe |
6 | (30A) Antiblockiersystem (ABS) |
7 | (5A) Kühlgebläsemotor-Steuereinheit 1 (7,5A) Scheibenwaschpumpe |
8 | (15A) Motorsteuerung |
9 | (5A) Motorsteuerung, Hauptzündrelais |
10 | (5A) Motorsteuerung (15A) Boost- oder Auslassventil |
11 | (5A) Steuergerät für Servolenkung (30A) Scheinwerferschalter und Relais |
12 | (5A) Motorsteuerung (10A) Kraftstoffdruckregler |
13 | (10A) Motormanagement (10A) Xenon im linken Scheinwerfer |
14 | (5A) Motorsteuerung oder Kraftstoffpumpenrelais |
15 | (10A) Rückfahrlichtschalter |
16 | (5A) Motorsteuerung oder Bremslichtschalter, Luftmassenmesser |
17 | (5A) Antiblockiersystem (ABS) |
18 | (5A) Servolenkung |
19 | (5A) Bremslichtschalter (Bremspedalstellungssensor), Kupplungspedalstellungssensor |
20 | (5A) Motorsteuerung |
21 | (5A) AGR-Ventil |
22 | (10A) Motorsteuerung (Injektoren) |
23 | (25A) Automatikgetriebe (10A) Xenon im rechten Scheinwerfer |
24 | (5A) Automatikgetriebe |
25 | (25A) Motorsteuerung, Zündung |
26 | (25A) Motorsteuerung (5A) Linker Scheinwerfer |
27 | (5A) Kühlmittelpumpenrelais |
28 | (15A) Hochtonsignal |
29 | (10A) Fahrzeuggeschwindigkeitssensor (5A) Rechter Scheinwerfer |
30 | (15/20A) Hilfsklimaanlagen-/Heizungspumpenrelais, Kraftstoffpumpe, Kraftstoffpumpenrelais |
31 | (15A) Motormanagement (Lambdasonde) |
32 | (30A) Motorsteuerung (Zündung) (5A) Kraftstoffpumpenrelais |
33 | (5A) Kühlmittelpumpenrelais Motorsteuerung, Glühkerzenrelais |
34 | (10A) Steuergerät Kühlgebläsemotor (5A) Steuergerät Fahrzeugnetz |
35 | (10A) Motorsteuerung (15A) Kraftstoffstandregler |
36 | (25A/30A) Starterrelais (5A) Datenbusschnittstelle |
Hochleistungs-Sicherungskasten
Befindet sich neben der Halterung und ist mit der Batterie verbunden.
Entschlüsselung
1 | (175/225A) Lichtmaschine |
2 | (125 A) Batteriestromverteilung, Zündhilfsrelais, elektrisches Steuermodul Fahrertür elektrisches Steuermodul Beifahrertür, Heckscheibenentfroster, X-Kontaktrelais, separate Sicherungen |
3 | (50 A/100 A) Ladesystem (mit optionaler Batterie), elektrisches Steuermodul für hintere linke Tür (einige Modelle), elektrisches Steuermodul für hintere rechte Tür (einige Modelle), Trennrelais für Ladesystem (mit zusätzlicher Batterie) |
4 | (125A) Batteriestromverteilung (70A) Plusverbindung im Kabelbaum Motorraum |
5 | (50 A) Batteriestromverteilung (einige Modelle), einzelne Sicherungen |
6 | (60A) Glühkerzenrelais (50A) Abluftpumpenmotor |
7 | (70/80/100A) Lüftermotor(en) |
8 | (40/50/100 A) Lüftermotor(en), separate Sicherungen |
9 | (100 A) Batteriestromverteilung, Zündschalter |
10 | — |

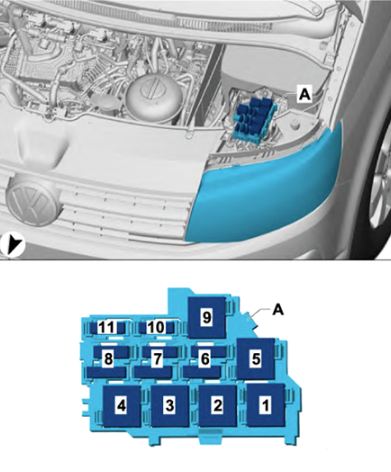

Relaisbox
Es befindet sich auch neben dem Sicherungskasten.
Variante 1
Zweck
1 | Klimasteuergerät (manuelle Temperaturregelung) |
2 | Relais 2 Kraftstoffpumpe |
3 | Relais der Luftauslasspumpe |
4 | Hauptzündrelais |
5 | Kraftstoffpumpenrelais 1 |
6 | Magnetkupplungsrelais des Klimaanlagenkompressors (automatische Temperaturregelung) |
7 | Steuerrelais für Automatikgetriebe |
8 | Steuergerät für Servolenkung |
9 | Kühlmittelpumpenrelais |
Variante 2
Bezeichnung
1 | Klimasteuergerät (manuelle Temperaturregelung) |
2 | Relais 2 Kraftstoffpumpe |
3 | Relais der Luftauslasspumpe |
4 | Hauptzündrelais |
5 | Kraftstoffpumpenrelais 1 |
6 | Magnetkupplungsrelais des Klimaanlagenkompressors (automatische Temperaturregelung) |
7 | — |
8 | Kühlmittelpumpenrelais |
9 | Anlasserrelais – falls vorhanden |

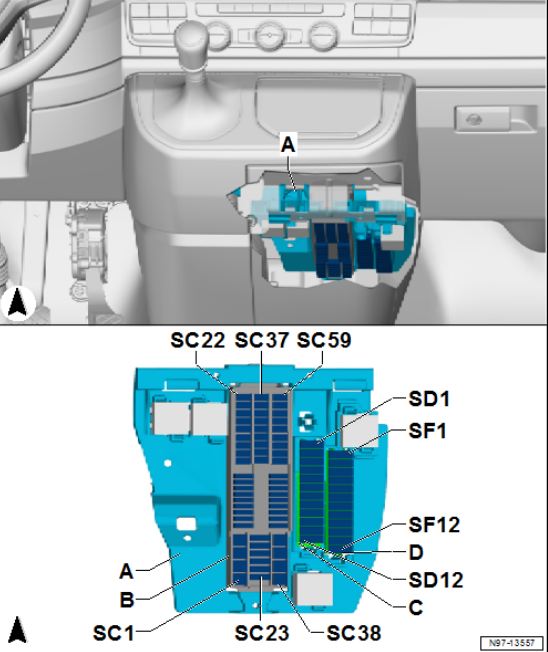

VW T6 Sicherungskasten Mittelkonsole
Hauptsicherungskasten
Foto – Beispiel

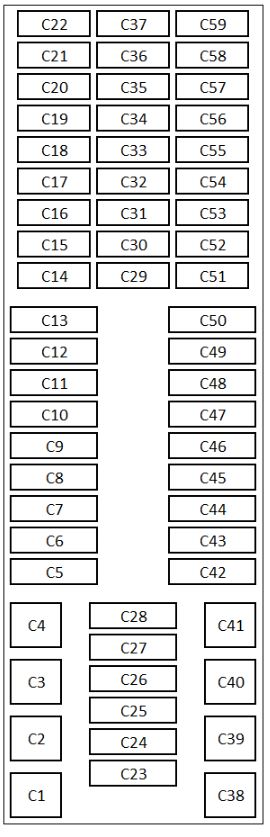

Diagramm des oberen Abschnitts
Beschreibung
1 | (25A/30A) Heizung, Klimaanlage, Leistungsrelais Klemme 15 |
2 | (5A) Lenkradstellungssensor |
3 | (10A) Multifunktionssteuergerät 1 (Bordnetz) |
4 | (10A) Leuchtweitenregulierung (5A) Spurwechselassistent |
5 | (15A) Linke Scheinwerferlampe |
6 | (15A) Linke Scheinwerferlampe |
7 | (15A) Multifunktionssteuergerät 1 (Innenleuchte oder Elektrik) |
8 | (5A) Diagnosestecker (DLC) (15/20A) Schiebedach- und Türsteuergerät Heckklappe |
9 | (15A) Bremslichtschalter (Bremspedalstellungssensor) (30A) Bordnetzsteuergerät |
10 | (10A) Scheibenwischer, Heckscheibenwischer |
11 | (5A) Kennzeichenbeleuchtung |
12 | (15A) Zigarettenanzünder (5/30A) Lichtschalter |
13 | (5/10A) Elektronische SRS-Steuereinheit |
14 | (30A) Standheizung Heizung, Klimaanlage (25A) Scheinwerferschalter |
15 | (7.5) Klimaanlage (Lüfterschalter und Relais) |
16 | (5A) Multifunktionsschaltkasten |
17 | (5A) Nebelschlussleuchten, Kombiinstrument |
18 | (5A) Steuergerät Kombiinstrument |
19 | (5A) Audiosystem, Steuergerät Kombiinstrument, Multifunktionssteuergerät 1, Navigationssystem, Fahrzeug-Sonderausstattung |
20 | (5A) Vorderes Rücklicht links, Bremslicht links, Rücklicht links oder Differenzialsperre |
21 | (5A) Rücklicht rechts, Bremslicht rechts, Rücklicht rechts oder Anlasserrelais, Motorsteuergerät |
22 | (7,5/10 A) Beifahrerairbag-Deaktivierungsanzeige, Diagnosestecker (DLC), Kombiinstrument-Steuermodul |
23 | (5/30A) Anlasserrelais (einige Modelle mit Schaltgetriebe) |
24 | (5A) Lenkradstellungssensor |
25 | (7,5A) Klimaanlage (Lüfter) |
26 | (30A) Scheinwerferschalter |
27 | (15A) Rechte Scheinwerferlampe |
28 | (15A) Fernlichtanzeige, rechter Scheinwerfer |
29 | (10A) Heckklappensignalrelais |
30 | (10A) Scheibenwaschdüsenheizungen, Heckscheibenwischermotor |
31 | (30A) Multifunktionssteuergerät 1 (Hupe) |
32 | (25/30A) Multifunktionssteuergerät 1 (Scheibenwischermotor) |
33 | (15A) Steuergerät für Audiosystem, Navigationssystem, Verkehrsinformationssystem |
34 | (25A) Getriebesteuerung, Sicherungs-/Relaiskasten, Motorraum 1 |
35 | (5A) Beleuchtetes Kombiinstrument |
36 | (25A) Multifunktionssteuergerät 1 (Blinker) |
Laut Diagramm ist die Sicherung Nummer 12 für den Zigarettenanzünder zuständig.
Diagramm des unteren Abschnitts
1 | (25A) Anhängerstecker (15A) 10-poliger Stecker |
2 | (5A) Diebstahlsicherung |
3 | (5A) Klimagebläse Standheizung links und rechts (10/15A) Sonderausstattung |
4 | (10A) Steuergerät Verteilergetriebe (Differenzial) |
5 | (10 A) Optionsstecker oder 6-poliger Stecker |
6 | (5A) Motorölzustandssensor (Füllstand, Temperatur) |
7 | (10A) Dachlüfter (30A) Diebstahlwarnanlage |
8 | (5A) Parksystem |
9 | (5A) Steuergerät für elektrische Lenksäule (Tempomat) |
10 | (30A) Audiosystem (10A) Leuchtweitenregulierung, Helligkeitsstufe der Instrumentenbeleuchtung |
11 | (20 A) Diebstahlwarnhupe, Multifunktionssteuergerät 2, elektrische Schiebetür, Motorsteuergerät zum Öffnen/Schließen der Heckklappe (15 A) Walkie-Talkie, Diebstahlsicherung |
12 | (5A) Scheinwerfer links (10A) Bremslicht-Abschaltrelais (30A) Energiemanagement des Fahrzeugs |
13 | (5A) Tempomat-Hauptschalter, Bedienelemente am Multifunktionslenkrad |
14 | (5A) Telefon, rechter Scheinwerfer (30A) Bordnetzsteuerung |
15 | (5A) Automatikgetriebe oder Telefon- und Sprachsteuerung |
16 | (5A) Audiosystem Navigationssystem, Telefon (7,5A) TV-Tuner |
17 | (7,5A) Multifunktionssteuergerät (Innenleuchte, Abblendspiegel) |
18 | (5A) Klimaanlage (einige Modelle) |
19 | (5A) Automatisch abblendender Innenrückspiegel |
20 | (10A) Multifunktionssteuergerät 1 (Außenspiegelheizung) |
21 | (5A) Diebstahlsicherung oder Regensensor |
22 | (5A) Klimaanlage oder Drucksensor |
23 | (5A) Zusatzheizung und Zubehör |
24 | (7,5 A) Innenbeleuchtung |
25 | (15A/25A) Sitzheizung |
26 | (10A) Fahrtenschreiber (falls vorhanden) |
27 | (15A) Nebelscheinwerfer oder Stromversorgungsrelais |
28 | (5A) Rückspiegeleinstellschalter, Außenspiegelheizungen |
29 | (25A) Zusatzheizung |
30 | (5A) Zusatzheizung |
31 | (25 A) Luke (5 A) Bordladegerät |
32 | (20A) Scheinwerferwaschanlage und Relais |
33 | (5A) Fahrtenschreiber (falls vorhanden) |
34 | (15A) Zubehörstromanschluss 3 (hinten) (5A) Steuergerät für Multifunktionslenkrad |
35 | (10A) Multifunktionssteuergerät 1 (Rückfahrscheinwerfer, bei Automatikgetriebe) (20A) Bordnetzsteuergerät |
36 | (5A) Steuergerät für Campingausrüstung, spezielle Fahrzeugausrüstung |

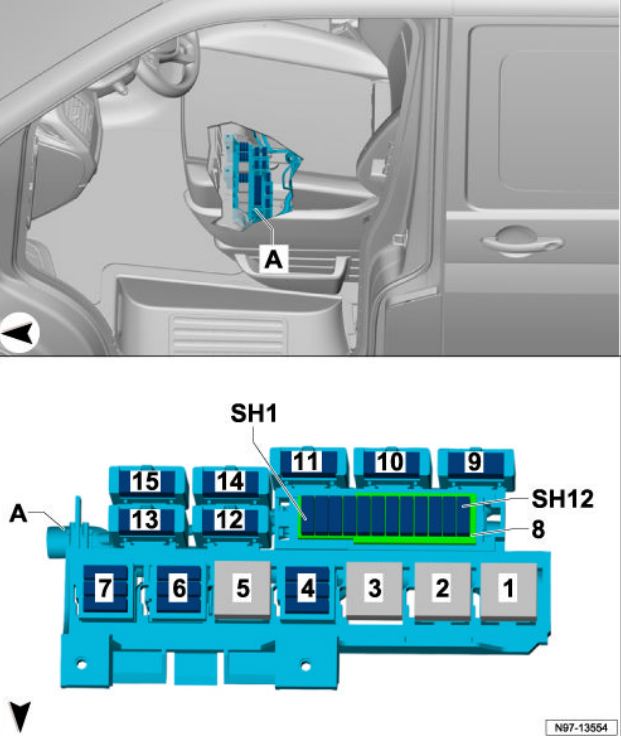

T6 Sicherungsbelegung Innenraum
Variante 1
1 | — |
2 | Relais Standheizung 1 |
3 | Klimagebläserelais hinten |
4 | Zündhilfsrelais |
5 | – 06/03: Blinkrelais (Sonderfahrzeug) |
6 | Bremslicht-Deaktivierungsrelais |
7 | Relais der Scheinwerferreinigungspumpe |
8 | Hilfspumpenrelais Klimaanlage/Heizung |
F1 | — |
F2 | (30A) Elektrisches Türsteuergerät (Fahrer), Elektrisches Türsteuergerät (Beifahrer) |
F3 | (40A) Heckscheibenheizung |

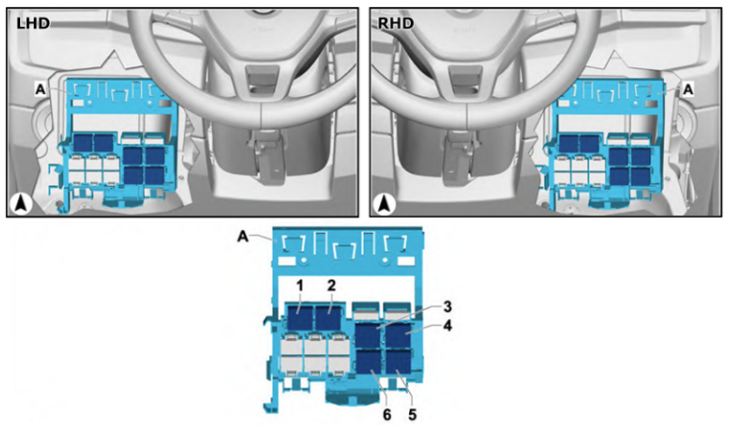

Variante 2
1 | A/C-Lüftermotorrelais, hinten (einige Modelle) |
2 | Elektrische Steuereinheit der Lenksäule |
3 | Elektrische Steuereinheit der Lenksäule |
4 | Dachlüfterrelais 1 |
5 | Steuergerät für Differenzialsperre |
6 | 06/03: Signalrelais Heckklappe |
F1 | (15A) Sirena (Fahrzeug mit besonderer Zweckbestimmung) |
F2 | (10A) Sirena (Fahrzeug mit besonderer Zweckbestimmung) |
F3 | (10A) Rundumkennleuchte (Sonderfahrzeug) |
F4 | (40A) Elektrisches Steuermodul der linken Hintertür |
F5 | (40A) 01/04: Elektrisches Steuergerät für Tür hinten rechts |
F6 | (5A) 01/04: Sprachsynthesizer (falls vorhanden) |

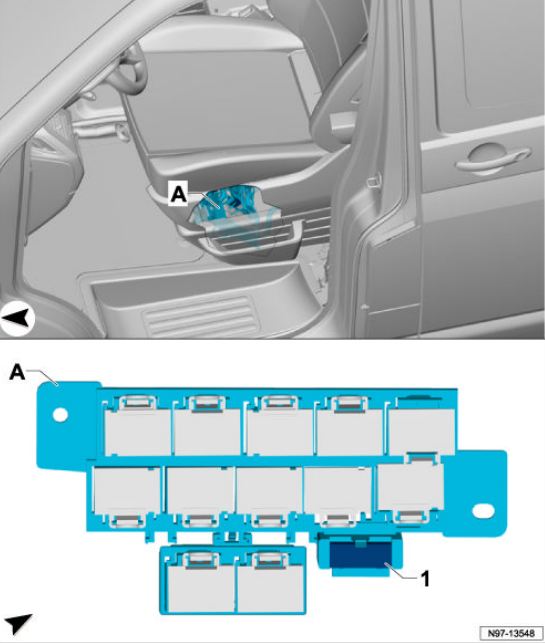

Sicherungskasten T6
Variante 1
Entschlüsselung
1 | Relais – Teiler im Ladesystem (mit Zusatzbatterie) |
2 | — |
3 | Relais – Teiler im Ladesystem (mit Zusatzbatterie) |
4 | Spezielle Kfz-Ausrüstung |
5 | Spezielle Kfz-Ausrüstung |
F1 | (5A) Steuergerät für Campingausrüstung |
F2 | (10 A) Zubehörstromanschluss 1 (vorne), Kühlschrank (Van) |
F3 | (5A) Frischwasserpumpe (Lieferwagen) |
F4 | (10A) Innenleuchten, Lokalbeleuchtung (Lieferwagen) |
F5 | (30 A) Zubehörstromanschluss Steuergerät (Van) |
F6 | (40A) Steuergerät Dachlift (Kastenwagen) |
F7 | (5A) Antenneneinheit |
F8 | (25A) Zusatzheizung |
F9 | (30A) Lüftermotor Heizung Klimaanlage (automatische Temperaturregelung) |
F10 | — |
F11 | — |
F12 | — |
F13 | (40A) Elektrisches Steuergerät Tür rechts hinten |
F14 | (80A) Zusätzliche Batterie |
Variante 2
Zweck
1 | — |
2 | Relais-Teiler im Ladesystem (mit Zusatzbatterie) |
3 | Spezielle Kfz-Ausrüstung |
4 | Spezielle Kfz-Ausrüstung |
5 | Spezielle Kfz-Ausrüstung |
F1 | (15A) Zubehörstromanschluss(e) |
F2 | (15A) Zubehörstromanschluss(e) |
F3 | (15A) Zubehörstromanschluss(e) |
F4 | (15A) Kühlschrank (Transporter), spezielle Fahrzeugausstattung |
F5 | (5A) Antenneneinheit |
F6 | (25A) Zusatzheizung |
F7 | (30A) Lüftermotor Klimaanlage/Heizung (automatische Temperaturregelung) |
F8 | — |
F9 | — |
F10 | — |
F11 | (40A) Elektrisches Steuergerät Tür rechts hinten |
F12 | (80A) Zusätzliche Batterie |
Variante 3
Bezeichnung
- 5A – Stecker 10-polig / Stecker 6-polig
- 3A – Stecker 10-polig
- 5/15A – Anschluss 10-polig oder Notdatenlogger
- 15A – Stecker 10-polig
- 5A – Stecker 10-polig
- 25A – Stecker 6-polig
- 15/30 – 12V Steckdose, Spannungswandler
- 20/25A – Heizungssteuergerät (Heizung)
- 25/30A – Zuluftventilator
- 15/30A – Klimatisierung
- 15A – Zigarettenanzünder
- 5A – Stecker 10-polig / Stecker 6-polig
- Lokales Relais
- Lokales Relais
- Lokales Relais
- 30A – Onboard-Ladegerät
- 30A – Steuergerät für Dachhydraulik
- 10A – Deckenlampen
- 10A – Gekühltes Fach
- 5A – Wasserpumpe
- 5A – Bedienfeld der Camper-Ausrüstung
- 15A – 12V Steckdose
- 15A – 12V Steckdose
- 10A – Dachlüfter oder 12V Steckdose
- 15A – Steuergerät für Anhängererkennung
- 20A – Steuergerät für Anhängererkennung
- 20A – Steuergerät für Anhängererkennung
- 7.5A – Steuergerät für Anhängererkennung
- Reservieren
- 5A – Steuereinheit für Sprachverstärker
- Reservieren
- Reservieren
- 15A – Lordosenstütze für den Fahrersitz
- 40A – Steuergerät für rechte Schiebetür
- 80A – Ladesteuergerät für zweite Batterie
- 40A – Steuergerät für linke Schiebetür
- 40A – Zuluftventilator
- Stecker 6-polig
- Reservieren
Dieser Block enthält die Sicherungen für den Zigarettenanzünder (Nummer SF11) und zusätzliche Steckdosen.
Hallo, können sie mir sagen welche Sicherung ist für Radio zuständig ? Vw t 6 Kasten bj 2017 , mein Radio geht nicht an , hab gehört ob eine Sicherung kaputt gegangen wäre , können sie mir ein Bild davon senden ?
Mit freundlichen Grüßen
Beim Volkswagen T6 Kasten (BJ 2017) sitzt die Sicherung für das Radio nicht im kleinen Innenraumkasten vorne links, sondern in der Haupt‑Sicherungseinheit unter der Motorhaube. Dort ist es meistens:
Fuse Nr. 4 (30 A) – in der Motorraum‑Sicherung nahe der Batterie – und gehört zu den Spannungsversorgungen für Info‑Elektronik und Radio.
Die Innenraum‑Sicherungskästen findest du noch zusätzlich hinter der Seitenverkleidung oder unter dem Armaturenbrett (links), aber für das Radio ist der Motorraum‑Kasten relevant.
Ein Bild kann ich hier leider nicht direkt senden, aber wenn du nach „VW T6 fuse box radio“ suchst, findest du online Diagramme, die genau zeigen, wo Fuse Nr. 4 sitzt – meist eine 30 A Sicherung im Motorraumkasten am linken Radlauf nahe der Batterie.
