Der Hyundai i20, ein Kleinwagen mit Schrägheck, wird seit 2008 in zwei Generationen produziert. Die erste Generation wurde von 2009 bis 2014 gebaut und erhielt in dieser Zeit ein Facelift. Seit 2015 ist die zweite Generation des Hyundai i20 erhältlich. In diesem Artikel finden Sie eine Beschreibung der Sicherungen und Relais des Hyundai i20 sowie Blockdiagramme und deren Einbauorte. Beachten Sie die Sicherung für den Zigarettenanzünder.
Die Positionen der Sicherungskästen sind bei der 1. und 2. Generation identisch. Die Bauart und Funktion der Sicherungs- und Relaiskastenkomponenten können jedoch unterschiedlich sein. Bitte prüfen Sie die Schaltpläne auf der Rückseite der Schutzabdeckung.
Hyundai i20 Sicherungskasten im Innenraum

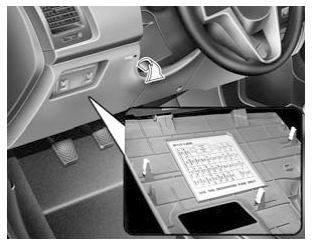

Befindet sich am unteren Rand des Armaturenbretts.

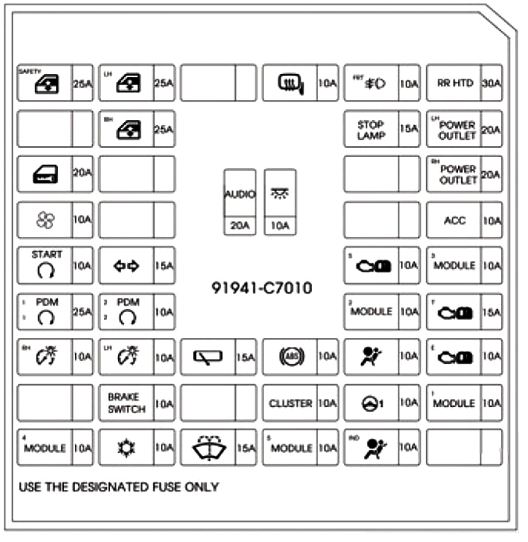

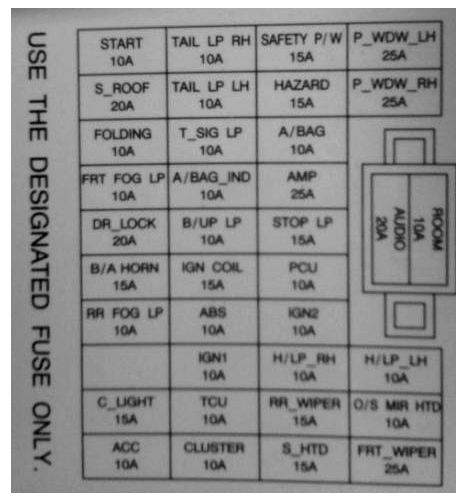

| P/WDW -LH | Hauptschalter für elektrische Fensterheber, automatische Verriegelungseinheit für elektrische Fensterheber an der Fahrertür, Schalter für elektrische Fensterheber an der hinteren rechten Tür, Schalter für elektrische Fensterheber an der Beifahrertür (bei Fahrzeugen mit Rechtslenkung) |
| S/HTD | Beifahrersitzheizungsschalter, Fahrersitzheizungsschalter |
| RR Scheibenwischer | Heckscheibenwischermotor, Multifunktionsschalter (Wischersteuerungsschalter) |
| H/LP RH | Rechter Scheinwerfer, Instrumententafel (Scheinwerferschalter) |
| IGN 2 | Scheinwerfer-Niveauregulierschalter, Innenraumtemperatursensor, Karosseriesteuergerät (BCM), Klimaanlagensteuergerät, Schiebedachsteuergerät, linker/rechter Scheinwerfer, Sicherungs-/Relaiskasten im Motorraum (Kraftstofffilter-Heizsystem-Relais (FFHS), Tagfahrlicht-Relais (DRL), Gebläserelais), Sicherungs-/Relaiskasten Dieselmotor (PTC-Heizungsrelais 2, PTC-Heizungsrelais 3) |
| PCU | Kraftstofffilter-Warnsensor, Luftmassenmesser, Motorsteuergerät (ECM) (bei Schaltgetriebe), Antriebsstrang-Steuergerät (PCM) (bei Automatikgetriebe) |
| STOP LP | Bremslichtschalter, Datenverbindungsstecker (DLC), Fensterheberrelais |
| A/BAG | Sicherheitsgurt-Warnmodul, SRS-Steuergerät |
| GEFAHR | Alarmschalter, Alarmrelais |
| SICHERHEITS-P/W | Automatische Verriegelungseinheit für den Fensterheber der Fahrertür |
| Cluster | Bordcomputer, Instrumententafel (Hintergrundbeleuchtung), Karosseriesteuergerät (BCM) |
| TCU | Overdrive-Schalter, Impulsgenerator „A“, Impulsgenerator „B“, Fahrzeuggeschwindigkeitssensor |
| IGN1 | Generator (KAPPA), Steuergerät für die elektrische Servolenkung (EPS), Reifendruckkontrollsystem |
| ABS | Schalter für das elektronische Stabilitätsprogramm (ESP), Lenkwinkelsensor, Steuergerät für das Antiblockiersystem (ABS), ESP-Steuergerät, Gierratensensor, Sicherungs- und Relaiskasten im Motorraum (Mehrzweck-Prüfstecker) |
| Zündspule | Zündspule (KAPPA), Zündspulen Nr. 1–4 (GAMMA), Kondensator (GAMMA) |
| B/UP LP | Getriebemodusschalter (GAMMA), Rückfahrscheinwerferschalter |
| A/BAG IND | Instrumententafel (Airbag-Beleuchtung) |
| T/SIG LP | Warnblinkschalter |
| TAIL LP LH | Tagfahrlichtrelais, Kennzeichenbeleuchtung, linke Rückleuchte, linker Scheinwerfer |
| TAIL LP RH | Rechter Scheinwerfer, rechte Rückleuchte, Beleuchtung |
| ACC | Elektrisch verstellbare Außenspiegel, Audiosystem, Bordcomputer |
| C/LIGHT | Feuerzeug |
| RR FOG LP | Relais für Nebelschlussleuchte |
| B/A HORN | Diebstahlalarmrelais |
| DR LOCK | Heckklappenentriegelungsrelais, Türverriegelungs-/Entriegelungsrelais, Türverriegelungsrelais |
| FRT FOG LP | Nebelscheinwerferrelais |
| FALTEN | Elektrischer Außenspiegelverstellschalter |
| S/ DACH | Lukensteuergerät |
| START | Motorsteuergerät (ECM) (für Dieselfahrzeuge), Sicherungs- und Relaiskasten im Motorraum (Anlasserrelais, Diebstahlwarnrelais) |
Die Sicherung für den Zigarettenanzünder ist im Schaltplan mit C/LIGHT oder POWER OUTLET gekennzeichnet.
Hyundai i20 Sicherungskasten im Motorraum Belegung

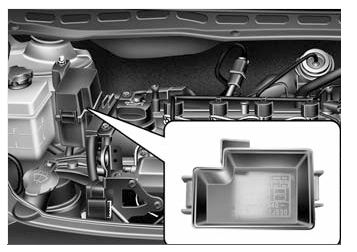

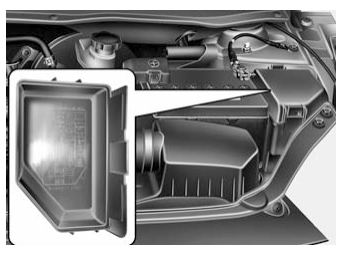

Befindet sich auf der linken Seite des Motorraums, neben der Batterie.

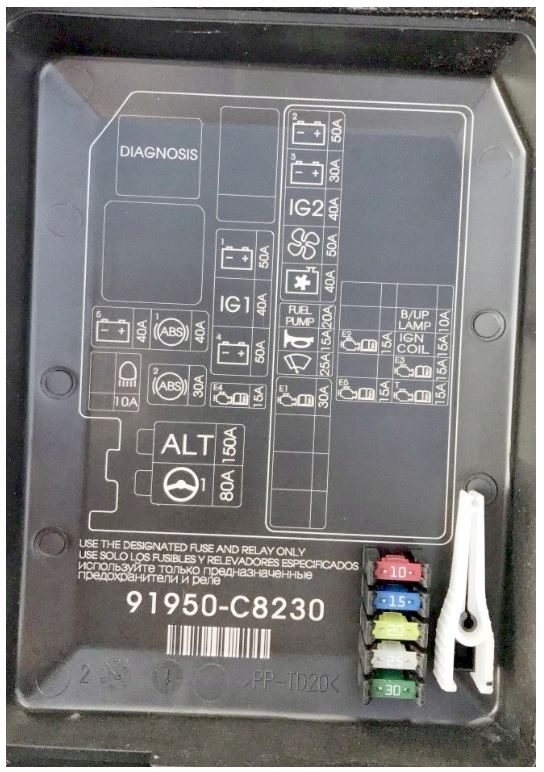

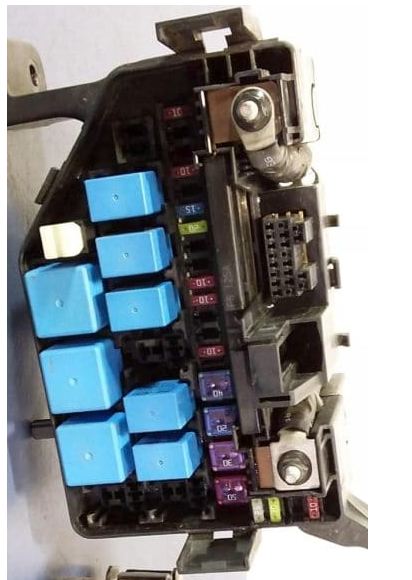

| WATT 2 | Verteilerkasten der Instrumententafel (Relais für elektrische Fensterheber, Sicherungen (SICHERHEITS-/WANDLEUCHTE — 15 A, WARNUNG — 15 A)) |
| WATT 1 | Anschlusskasten für Instrumententafel (Rücklichtrelais, Sicherungen (S/ROOF – 20 A, FOLDING – 10 A, DR LOCK – 20 A, STOP LP – 15 A, B/A HURON – 15 A, RR NEG LP – 10 A, FRT NEG LP – 10 A, Stromanschluss (ROOM – 10 A, AUDIO – 20 A)) |
| C/FAN | Hochgeschwindigkeitsrelais für Lüfter, Niedriggeschwindigkeitsrelais für Lüfter |
| HAUPTSÄCHLICH | Generator, Sicherungen (ABS 1 – 40 A, ABS 2 – 40 A, RR HTD – 40 A, Gebläse – 40 A, MDPS – 80 A, Klimaanlage 1 – 10 A) |
| ABS2 | Mehrzweck-Teststecker, Steuergerät für Antiblockiersystem (ABS), Steuergerät für elektronisches Stabilitätsprogramm (ESP) |
| ABS 1 | Mehrzweck-Teststecker, Steuergerät für Antiblockiersystem (ABS), Steuergerät für elektronisches Stabilitätsprogramm (ESP) |
| RR HTD | hinteres Heizungsrelais |
| GEBLÄSE | Lüfterrelais |
| MDPS | Steuergerät für das elektronische Stabilitätsprogramm (ESP) |
| IGN 2 | Zündung |
| Steuergerät A | Motorsteuergerät (ECM) (bei Fahrzeugen mit Schaltgetriebe), Getriebesteuergerät (PCM) (bei Fahrzeugen mit Automatikgetriebe), Motorsteuerungsrelais (Hauptrelais) |
| F/PUMP | Kraftstoffpumpenrelais |
| IGN 1 | Zündschalter |
| HORN | Hupenrelais |
| SNSR 1 | Nockenwellenpositionssensor, Magnetventil zur Steuerung der Aktivkohlefilter-Spülung, Lambdasonde (vor dem Katalysator, nach dem Katalysator), Wegfahrsperren-Steuergerät, Relais für niedrige Lüfterdrehzahl, Relais für hohe Lüfterdrehzahl |
| Steuergerät B | Motorsteuergerät (ECM) (bei Fahrzeugen mit Schaltgetriebe), Getriebesteuergerät (PCM) (bei Fahrzeugen mit Automatikgetriebe) |
| Tagfahrlicht | Erdung (Steuergerät für elektronische Karosseriesysteme (BECU)) |
| Steuergerät 1 | Motorsteuergerät (ECM) (bei Fahrzeugen mit Schaltgetriebe), Getriebesteuergerät (PCM) (bei Fahrzeugen mit Automatikgetriebe) |
| INJ | Einspritzdüsen 1-4, Leerlaufdrehzahlregler, Klimaanlagenrelais, Öldurchflussregelventil (GAMMA) |
| A/CON2 | Klimaanlagen-Steuergerät |
| A/CON 1 | Klimaanlagenrelais |
Zusätzlicher Block
Bei i20-Modellen mit Dieselmotoren ist es auf der rechten Seite des Motorraums montiert.
Hier finden Sie Elemente, die für den Motorbetrieb verantwortlich sind, wie zum Beispiel:
- GLOW – Glühkerzenrelais, Luftvorwärmerrelais
- PTC – Zusätzliches Heizrelais
