VW T5 Sicherungskasten – Belegung und Relais (2003–2015)

Hier finden Sie die Sicherungs- und Relaisbelegung des VW Transporter T5 (2003–2015). Die Übersichten gelten je nach Ausführung auch für Multivan, Caravelle und California und zeigen die Sicherungsträger in der Mittelkonsole, unter dem Fahrersitz sowie im Motorraum.

Volkswagen änderte die Belegung abhängig von Produktionsdatum, Motorisierung und Ausstattung. Unterscheiden Sie deshalb zuerst zwischen T5.1 und T5.2 und vergleichen Sie anschließend die Bezeichnung des Sicherungsträgers, die Steckplatznummer und den Nennstrom mit Ihrem Fahrzeug.

Wichtig: Eine Sicherung immer durch eine Sicherung mit demselben Nennstrom ersetzen. Brennt sie erneut durch, liegt wahrscheinlich ein Fehler im angeschlossenen Gerät oder in der Leitung vor. Verwenden Sie keine stärkere Sicherung.

Wo befinden sich die Sicherungskästen beim VW T5?

VW T5: Baujahr und passende Sicherungsvariante bestimmen

Entscheidend ist das Produktionsdatum, nicht nur das Datum der Erstzulassung. Prüfen Sie außerdem den Motorcode und die Fahrzeugausführung. Transporter, Multivan, Caravelle und California können trotz identischen Baujahrs unterschiedlich belegte Zusatzträger besitzen.

Vergleichen Sie vor der Verwendung einer Tabelle:

• T5.1 oder T5.2;
• Produktionsmonat und Modelljahr;
• Motorcode und Getriebe;
• Bezeichnung des Sicherungsträgers, zum Beispiel SB, SC, SD oder SF;
• Form und Anzahl der Steckplätze;
• Sonderausstattung wie Zweitbatterie, Standheizung, Anhängerkupplung oder elektrische Schiebetüren.

Stimmt die Abbildung nicht mit dem eingebauten Sicherungsträger überein, verwenden Sie die nächstpassende Variante nicht auf Verdacht.

VW T5 Sicherung für Zigarettenanzünder und 12-V-Steckdosen

Beim VW T5 gibt es keinen Steckplatz, der für sämtliche Baujahre und Ausstattungen gilt. Bei frühen Ausführungen befindet sich die Sicherung des vorderen Zigarettenanzünders häufig im Sicherungsträger der Mittelkonsole. Bei vielen T5.2 ist sie als SF11 mit 15 A im Sicherungsträger unter dem Fahrersitz ausgeführt.

Zusätzliche 12-V-Steckdosen im Fahrgastraum oder Heck können separat abgesichert sein. Funktioniert eine Steckdose weiterhin, während eine andere ausgefallen ist, müssen deshalb die einzelnen Stromkreise getrennt geprüft werden.

Ziehen Sie vor dem Austausch angeschlossene Ladegeräte, Wechselrichter, Kühlboxen oder Kompressoren ab. Brennt die neue Sicherung sofort wieder durch, prüfen Sie die Steckdose auf Fremdkörper und lassen Sie Leitung und Verbraucher auf einen Kurzschluss untersuchen.

VW T5 Sicherungskasten Innenraum Belegung

Beim T5 sitzt er normalerweise auf einem Sicherungselement mittlerer Nennleistung, aber wenn ein leistungsstarker Kompressor oder eine Sitzheizung angeschlossen wird, löst er sofort aus. Übrigens, wenn Ihre Heizung (Heizungsgebläse) nicht mehr läuft, liegt das nicht immer am Motor. Oft „stirbt” einfach die Sicherung oder das Relais in diesem Block. Die Nennleistung und die Nummer der Stromkreise sind immer im Serviceheft vermerkt, aber ich vergleiche immer mit dem Schaltplan des jeweiligen Baujahres.

Im Fahrgastraum befindet sich der Hauptsicherungskasten in der Mittelkonsole neben dem Schalthebel hinter einer Schutzabdeckung. Und es besteht aus 2 Abschnitten.

Laut Diagramm ist die Sicherung Nummer 12 für den Zigarettenanzünder zuständig.

Diagramm des unteren Abschnitts

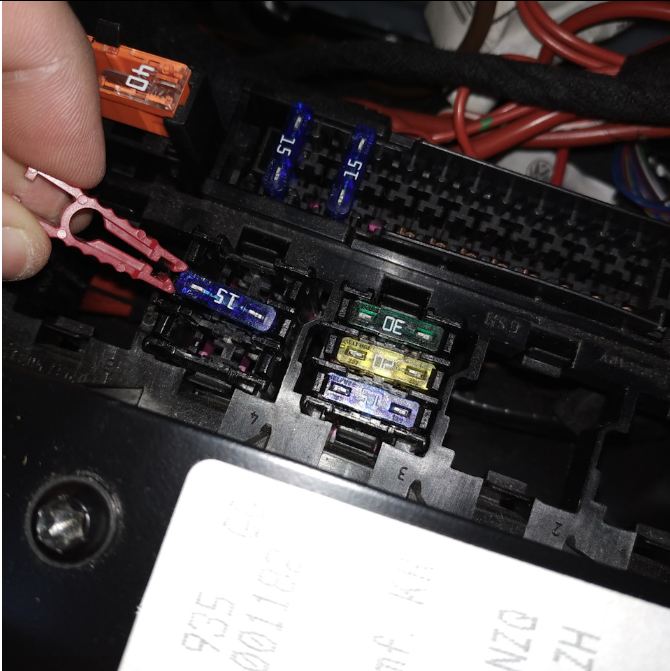

VW T5 Sicherungskasten in der Mittelkonsole

Die Sicherungsträger SB und SC befinden sich in der mittleren Schalttafel hinter dem Ablagefach beziehungsweise Flaschenhalter. Der genaue Zugang unterscheidet sich zwischen Transporter und Multivan. Ordnen Sie die folgende Tabelle immer dem auf der Abbildung gezeigten Sicherungsträger zu.

Die Steckplatznummer allein reicht nicht aus: SB12 und SC12 bezeichnen zwei unterschiedliche Positionen.

Variante 1

Variante 2

VW T5 Sicherungen und Relais unter dem Fahrersitz

Der Sicherungsträger SF befindet sich bei vielen T5.2 unter dem Fahrersitz. Dort können unter anderem Zigarettenanzünder, zusätzliche 12-V-Steckdosen, Zusatzheizung, Anhängererkennung, elektrische Schiebetüren und die Zweitbatterie abgesichert sein.

Die Bestückung hängt stark von der Ausstattung ab. Bei umgebauten Campern oder ehemaligen Sonderfahrzeugen können zusätzliche, nicht werkseitige Sicherungen vorhanden sein.

Sicherungs- und Relaisträger Variante 1

Sicherungs- und Relaisträger Variante 2

Sicherungsträger SF beim T5.2

1. 5A – Stecker 10-polig / Stecker 6-polig
2. 3A – Stecker 10-polig
3. 5/15A – Anschluss 10-polig oder Notdatenlogger
4. 15A – Stecker 10-polig
5. 5A – Stecker 10-polig
6. 25A – Stecker 6-polig
7. 15/30 – 12V Steckdose, Spannungswandler
8. 20/25A – Heizungssteuergerät (Heizung)
9. 25/30A – Zuluftventilator
10. 15/30A – Klimatisierung
11. 15A – Sicherung Zigarettenanzünder
12. 5A – Stecker 10-polig / Stecker 6-polig
13. Lokales Relais
14. Lokales Relais
15. Lokales Relais
16. 30A – Onboard-Ladegerät
17. 30A – Steuergerät für Dachhydraulik
18. 10A – Deckenlampen
19. 10A – Gekühltes Fach
20. 5A – Wasserpumpe
21. 5A – Bedienfeld der Camper-Ausrüstung
22. 15A – 12V Steckdose
23. 15A – 12V Steckdose
24. 10A – Dachlüfter oder 12V Steckdose
25. 15A – Steuergerät für Anhängererkennung
26. 20A – Steuergerät für Anhängererkennung
27. 20A – Steuergerät für Anhängererkennung
28. 7.5A – Steuergerät für Anhängererkennung
29. Reservieren
30. 5A – Steuereinheit für Sprachverstärker
31. Reservieren
32. Reservieren
33. 15A – Lordosenstütze für den Fahrersitz
34. 40A – Steuergerät für rechte Schiebetür
35. 80A – Ladesteuergerät für zweite Batterie
36. 40A – Steuergerät für linke Schiebetür
37. 40A – Zuluftventilator
38. Stecker 6-polig
39. Reservieren

Dieser Block enthält die Sicherungen für den Zigarettenanzünder (Nummer SF11) und zusätzliche Steckdosen.

Bei einigen Modellen kann sich unter dem Beifahrersitz ein weiterer Sicherungs- und Relaiskasten befinden.

VW T5 Sicherungskasten im Motorraum

Im Motorraum befinden sich je nach Ausführung mehrere getrennte Bereiche: der Sicherungsträger SD für verschiedene Motorraumstromkreise, Relaisträger sowie die Hochstromsicherungen SA an beziehungsweise nahe der Batterie. Verwechseln Sie diese Bereiche nicht mit dem Sicherungsträger SF unter dem Fahrersitz.

Schalten Sie die Zündung aus und entfernen Sie vor dem Öffnen losen Schmutz rund um die Abdeckung. Arbeiten an Hochstromanschlüssen und nicht eindeutig identifizierten Leitungen sollten von einer Fachwerkstatt durchgeführt werden.

Unter der Motorhaube befindet sich der Sicherungskasten auf der linken Seite neben der Batterie.

Sicherungsträger SD – Belegung

Hochstromsicherungen SA an der Batterie

Befindet sich neben der Halterung und ist mit der Batterie verbunden.

VW T5 Relaisbelegung und Einbauorte

Die Relais sind abhängig von Baujahr, Motor und Ausstattung auf verschiedene Träger verteilt. Prüfen Sie neben der Steckplatznummer auch die Relaiskennung und die Darstellung des betreffenden Trägers. Ein hörbares Schalten des Relais bestätigt nicht automatisch, dass Lastkontakt, Versorgung, Masseverbindung und angeschlossener Verbraucher in Ordnung sind.

Es befindet sich auch neben dem Sicherungskasten.

Relaisträger – Variante 1

Relaisträger – Variante 2

Einbauorte der Steuergeräte und elektrischen Komponenten

Die tatsächliche Ausstattung kann zusätzliche Sicherungs- und Relaisträger enthalten. Das betrifft besonders California-Modelle, Fahrzeuge mit Zweitbatterie, Anhängerkupplung, elektrischen Schiebetüren oder nachgerüsteter Campingausstattung.

Häufig gesuchte Sicherungen im Überblick

VW T5 Sicherung prüfen und ersetzen

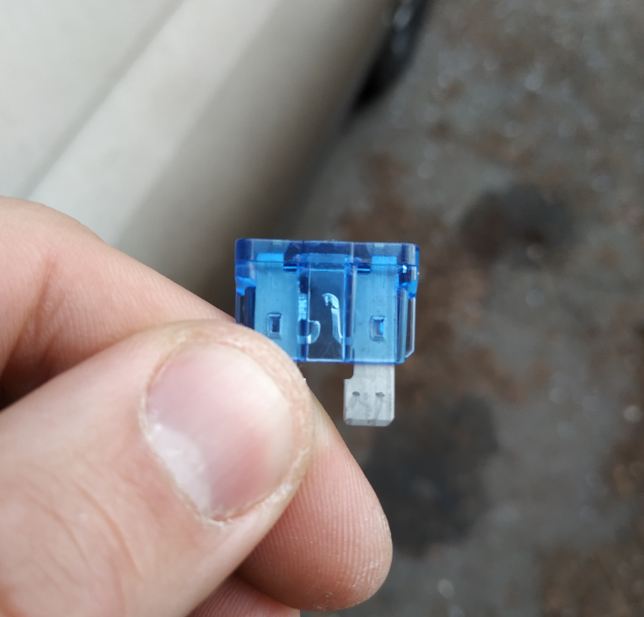

Eine durchgebrannte Sicherung ist nicht immer von außen eindeutig erkennbar. Ziehen Sie die Sicherung mit einem geeigneten Sicherungszieher heraus und prüfen Sie den Schmelzleiter oder messen Sie den Durchgang mit einem Multimeter.

1. Zündung und betroffenen Verbraucher ausschalten.
2. Richtigen Sicherungsträger und Steckplatz anhand der Fahrzeugvariante bestimmen.
3. Sicherung mit einem Sicherungszieher entnehmen.
4. Nur eine Sicherung desselben Typs und Nennstroms einsetzen.
5. Funktion prüfen. Brennt die Sicherung erneut durch, nicht weiter ersetzen, sondern die Ursache diagnostizieren lassen.
