VW Touran 1T3 – ist ein kompakter Van mit fünf oder sieben Sitzen. Die 1. Generation wurde in den Jahren bj 2003, 2004, 2005, 2006, 2007, 2008, 2009, 2010, 2011, 2012, 2013, 2014 und 2015 mit Benzin- und Dieselmotoren produziert. In dieser Zeit wurde das Auto zweimal umgestaltet. Seit 2016 wird die 2. Generation des Volkswagen Touran 1T2 produziert. In unserem Material finden Sie eine Beschreibung der Volkswagen Turan-Sicherungs- und Relaisblöcke der 1. Generation mit Fotobeispielen und Blockdiagrammen. Separat heben wir die Sicherung des Zigarettenanzünders hervor.
Der Volkswagen Touran T1. Generation wurde jeweils 2 Mal aktualisiert, der Wert der Sicherungen und Relais in den Blöcken kann von dem dargestellten abweichen und hängt vom Baujahr und der Fahrzeugausstattung ab.
VW Touran Sicherung
Alle Haupteinheiten befinden sich unter der Instrumententafel auf der Fahrerseite hinter dem Handschuhfach.
Für einen bequemen Zugriff kann die Abdeckung entfernt werden.
1 | 5/10A Elektrochromer Innenspiegel, Bordnetzsteuergerät |
2 | 5/10A Anhängerstecker, Diagnoseinterface für Datenbus, Kraftstoffpumpenrelais, Motorsteuergerät, Spannungsversorgungsrelais Kl. dreißig |
3 | 5A Relais Scheinwerferreinigung, Steuergerät Leuchtweite, Steuergerät Servolenkung, Steuergerät Anhängererkennung, Steuergerät Kurvenlicht und Leuchtweite, Steuergerät Anhängererkennung, Bremslichtschalter, Warnlampe 2 ESP und ASR, Einstelltaste Sitzwinkel hinten links , ASR-Schalter, Reifendruckkontrolltaste, DSG-Getriebe-Mechatronik, Automatikgetriebe-Steuergerät, ABS-Steuergerät, ASR- und ESP-Aus-Taste |
4 | 10A Steuergerät für Kraftstoffpumpe, Steuergerät für Garagentoröffner |
5 | 5A Sitzheizung vorn, Luftmassenmesser, Heizwiderstand Kurbelgehäuseentlüftung, Warnsummer Schulungsfahrzeug, Steuergerät Steuerelektronik Handy |
6 | 5A Steuergerät für Airbag, Kontrollleuchte für Deaktivierung des Beifahrerairbags |
7 | 5A Beheizbare Vordersitze Heizung Klimaanlage |
8 | 5A Scheibenwaschdüsenheizungen |
9 | 5A Airbag 10A Bordnetzsteuergerät, Steuergerät für Kurvenlicht und Leuchtweite |
10 | 5A Telefon, Diagnoseschnittstelle Datenbus |
11 | 10A Servolenkung, Steuergerät Einparkhilfe |
12 | 5/10A Automatikgetriebe, Kraftstoffpumpensteuergerät, Stellglied Leuchtweitenregulierung links , Steuergerät Leuchtweitenregulierung, Steuergerät Anhängererkennung |
13 | 10A Leuchtweitenregulierung |
14 | 5/10A Antiblockiersystem (ABS), Motorsteuergerät 2, Heizwiderstand Kurbelgehäuseentlüftung, Kraftstoffpumpensteuergerät |
15 | 5A Diagnosestecker (DLC), Rückfahrscheinwerfer, Airbagsteuergerät, Taxi-Diebstahlwarnfernbedienung , Taxameterspiegel, Tiptronic-Schalter |
16 | 5A Stecker für Datenbus, Steuergerät Kombiinstrument, Schalter Frischluftgebläse, Schalter Heizung und Betriebsartenwahl, Hochdrucksensor, Steuergerät Sitzheizung Fahrersitz, Taster Schnellaufheizung, Taster Einparkhilfe |
17 | 7.5A Sonderfahrzeuge |
18 | 5A Crash Data Recorder, Taxi-Diebstahl-Fernbedienung |
19 | 5A Gepäckraumleuchte links, Taxameter |
20 | 10A Steuergerät für Einparkhilfe, Steuergerät für Automatikgetriebe, Steuergerät für ABS |
21 | 5/10A Funkempfänger Zusatzwasserheizung, Multifunktionsschalter, Bordnetzsteuergerät, Steuergerät Automatikgetriebe, Steuergerät Wählhebelstellungssensorik, Multifunktionsschalter |
22 | 7,5A Zusatzheizung Steuergerät Multimediasystem |
23 | 10A Bremsleuchten, Spannungsüberwachungsrelais |
24 | 10A Standheizung, Diagnosestecker (DLC), Heizung Klimaanlage, Lichtschalter |
25 | 20A Bremsvakuumpumpe, Steuergerät für Automatikgetriebe |
26 | 10A Motorsteuerung (Injektoren, Zündspulen) |
27 | 20A Steuergerät für Automatikgetriebe |
28 | 5A Lichtschalter, Regen- und Lichtsensor, Steuergerät für Climatronic |
29 | 15A Heckscheibenwischermotor, Windschutzscheiben- und Heckscheibenwaschpumpe |
30 | 20A Scheinwerfersteckdose, Zigarettenanzünder hinten, Sperrdiode |
31 | 15A Zusatzheizung |
32 | 15A Scheibenwaschanlage |
33 | 10A Servicefahrzeuge 40A Heiz- und Betriebsartenschalter, Zuluftgebläserelais, Klimasteuergerät |
34 | |
35 | 10A/40A Heizung Klimaanlage |
36 | 10A Servicefahrzeuge |
37 | — |
38 | — |
39 | — |
40 | 20 A Elektrischer Stecker für Anhänger |
41 | 20-A-Anhängerstecker oder TSU-Steckdose (Zigarettenanzünder) |
42 | 15 A Zubehörstromanschluss (Zigarettenanzünder) |
43 | 15A Kraftstoffpumpensteuergerät |
44 | 5 A Diebstahlsicherung, 40 A Zuluftgebläse-Steuergerät |
45 | 20A Audiosystem, Steuergerät für Schiebedach |
46 | 5A Multifunktionssteuerbox 1 |
47 | (25A) Sicherung Zigarettenanzünder Volkswagen Touran oder Steuergerät Vordersitz |
48 | 20A Scheinwerferwaschanlage, Steuergerät Vordersitze |
49 | 10A Türelektrik-Steuergerät (Fahrer), Türelektrik-Steuergerät (Beifahrer) |
50 | 30A Vordersitzheizung, Zentralsteuergerät für Komfortsysteme |
51 | 20A Luke |
52 | 25A Multifunktionssteuergerät 1 Standheizung |
53 | 25A Multifunktionssteuergerät 2, Relais Scheinwerferwaschanlage |
54 | 5A Automatikgetriebe |
55 | 5A Dienstfahrzeuge |
56 | 15A/40A Heizung Klimaanlage |
57 | 30A Türelektrik-Steuergerät (Fahrer), Türelektrik-Steuergerät (Beifahrer) |
58 | 30A Türelektrik-Steuergerät (hinten links), Türelektrik-Steuergerät (hinten rechts) |

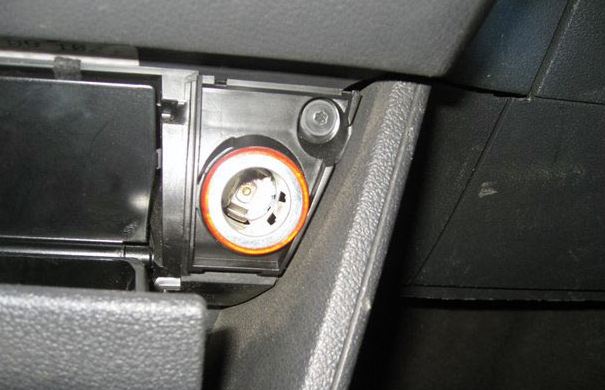

Die Sicherungen Nummer 30, 42 und 47 sind für die Zigarettenanzünder zuständig.
Touran 1T Sicherungen
- B1 – J681 – Relais 2 Stromversorgung Klemme 15 (460)
- B2 – J99 – Relais für beheizbare Außenspiegel (449)
- VZ – nicht verwendet
- B4 – J689 – Relais 2 Stromversorgung Klemme 30 (449)
- B5 – J9 – Relais Heckscheibenheizung (53)
- B6 – J 4 – Relais Zweitonhupe (449)
- B6 – J 413 – Hupenrelais (449)
- B7 – J729 – Doppelwaschanlagenpumpenrelais 1 (404)
- B8 – J 730 – Doppelwaschanlagenpumpenrelais 2 (404)
- B9 – J 59 – Relaiskontakt X Entladen (460)
J4 und J413 sind Mini-Relais und werden (je nach Konfiguration) in einen Sockel der Relaisbox eingebaut.
VW Touran Relaisbelegung
Es befindet sich über dem Bordnetzsteuergerät.
- J496 – Zusätzliches Kühlmittelpumpenrelais (449)
- J39 – Scheinwerferwaschrelais (53)
- 1) J17 Kraftstoffpumpenrelais (449) 2) J643 Kraftstoffdruckrelais (449)
- J13 – Zuluftventilatorrelais (404)
- J333 – Kraftstoffpumpen-Abschaltrelais (404)
- Wird nicht benutzt
- J485 – Relais für Standheizungsbetrieb (449)
- J682 – Stromversorgungsrelais Klemme 50 (433), ab Mai 2006 (53)
- Wird nicht benutzt
A – Thermosicherung Fahrersitzverstellung 1 – 30A. J17 und J643 sind Mini-Relais und werden (je nach Konfiguration) in einen Sockel der Relaisbox eingebaut.
VW Touran Sicherungskasten Motorraum Belegung
Diese Kommunikationseinheit befindet sich auf der linken Seite des Motorraums neben der Batterie.
Variante 1
A1 | (100/458) Hauptzündrelais |
A2 | (100) Relais Abluftpumpe (BSX) |
1 | (20A/25A/30A) Scheibenwischermotor 2 (Doppelwischermotorsystem) |
2 | (5A) Elektrisches Steuermodul Lenksäule |
3 | (5A) Multifunktionssteuerbox 1 |
4 | (30A) Antiblockiersystem (ABS) |
5 | (15A) Getriebesteuerung (AT) (Schaltgetriebe (DSG) |
6 | (5A) Steuergerät Kombiinstrument |
7 | — |
8 | (15A) Audiosystem, Navigationssystem |
9 | (5A) Telefon |
10 | (5A/10A) Motorsteuerung |
11 | (20A) Zusatzheizung |
12 | (5A) Diagnoseeinheit |
13 | (25A/30A) Motorsteuerung |
14 | (20A) Motorsteuerung |
15 | (5A/15A) Motorsteuerung |
16 | (30A) Antiblockiersystem (ABS) |
17 | (15A) Sicherung Hupe |
18 | (30A) Audiosystem (einige Modelle), Spezialfahrzeug |
19 | (30A) Scheibenwischermotor 1 |
20 | (40A) Steuergerät für Glühkerzen |
21 | (10A/15A) Motorsteuerung |
22 | (5A) Bremslichtschalter (Bremspedalstellungssensor), Kupplungspedalstellungssensor |
23 | (5A/10A/15A) Motorsteuerung |
24 | (10A) Steuermodul Kühlgebläsemotor, Wasserpumpenrelais (einige Modelle), Thermostat, Motormanagement |
25 | (40A) Multifunktionssteuerbox 1 |
26 | (40A) Multifunktionssteuerbox 1 |
27 | (40A/50A) Glühkerzensteuergerät, Motor der Luftauslasspumpe |
28 | (40A) Multifunktionssteuergerät 1, Multifunktionssteuergerät 2 |
29 | (50A) Wasserpumpenrelais (einige Modelle) |
30 | (40 A) Armaturenbrett-Sicherungs-/Relaiskasten 1 (F7/F8/F28-F35), Zündungshilfsrelais |
Variante 2
A1 | Relais 2 Hauptzündkreise |
A2 | Anlasserrelais |
A3 | Kraftstoffpumpenrelais – 1,6 (BGU) |
A4 | Relais 1 Hauptzündkreise |
1 | 30A Antiblockiersystem (ABS) |
2 | 30A Antiblockiersystem (ABS) |
3 | 25A Scheibenwischer |
4 | 5A Multifunktionssteuerbox 1 |
5 | 20A Multifunktionssteuerbox 1, Signal |
6 | 15A/20A Motormanagementsystem, Zündspule – Benzin |
7 | 5A Motorsteuerung, Kupplungspositionssensor |
8 | 10A Lüftermotor, AGR-Ventil |
9 | 10A Motorsteuerung, Kraftstoffpumpenrelais, Glühkerzensteuergerät |
10 | 5A/10A Motorsteuerung, Relais Sekundärluftpumpe, Lambdasonde |
11 | 25A/30A Motorsteuerung |
12 | 15/25/30A Motormanagement, Steuergerät für Motronic, Steuergerät für Einspritzanlage |
13 | 15A Automatikgetriebe |
14 | |
15 | 40A Anlasser |
16 | 15A Elektrisches Steuergerät für Lenksäule |
17 | 10A Kombiinstrument |
18 | 30A Audiosystem |
19 | 15A Audiosystem |
20 | 10A Telefon |
21 | |
22 | |
23 | |
24 | 10A Datenbusanschluss |
25 | |
26 | 10A Motormanagementsystem – außer 1.6 (BGU), Motronic-Steuergerät |
27 | 10A Kurbelgehäuseentlüftungsheizung |
28 | 20A Automatikgetriebe |
29 | 10/20A Motormanagement – 1.6FSi (BAG)/ 2.0FSi(AXW), Zündspulen |
30 | 20A Zusatzheizung |
31 | 25A Scheibenwischer |
32 | 10A Motorsteuerung, Zylinderinjektoren |
33 | 15A Ansaugkraftstoffpumpe |
34 | — |
35 | — |
36 | — |
37 | — |
38 | 10A Leuchtweitenregulierung |
39 | 5A Motoröltemperatursensor Kombiinstrument |
40 | 20A Armaturenbrettrelais-Sicherungskasten 1 |
41 | — |
42 | 5A Motorsteuerung, Luftmassenmesser, Versorgungsrelais Motorelektronik |
43 | 20A Bremskraftverstärker Vakuumpumpe |
44 | — |
45 | 15A beheizte Lambdasonde, Lambdasonde |
46 | — |
47 | 40A Multifunktionssteuerbox 1 |
48 | 40A Multifunktionssteuerbox 1 |
49 | 50A Hauptzündrelais 1 |
50 | — |
51 | 40A Glühkerzensteuergerät |
52 | 50A Multifunktionssteuergerät (Bordnetzsteuergerät) |
53 | 50A Türsteuergeräte, Sicherungs-/Relaiskasten Instrumententafel |
54 | 50A Steuergerät für Kühlerlüfter |
Eingangssicherungskasten
Es besteht aus Hochleistungssicherungen.
1 | (150A/200A) Lichtmaschine |
2 | (80A) Servolenkung |
3 | (80A) Lüftermotor |
4 | (80A) Dienstfahrzeuge |
5 | (100A) (für nach Oktober 2005 hergestellte Fahrzeuge) – Zusatzheizung |
6 | (80 A/100 A) Armaturenbrett-Sicherungs-/Relaiskasten 1 (F20-F24/F42-F56) 40-A-Relais für niedrige Wärme |
7 | (50 A) Armaturenbrett-Sicherungs-/Relaiskasten 1 (F39/F41) (Fahrzeuge vor April 2006) – elektrisches System des Anhängers |
Zusätzlich kann unterhalb dieses Blocks beim Modell mit Dieselmotor ein Block mit einem Relais installiert werden, um die Glühkerzen zu steuern und zu schützen.
Hallo
Habe einen VW Cross Touran Diesel 2.0 103 KW Baujahr 2010.
Seid ich das Navi Radiu RNS 510 ausgebaut habe da es defekt war und nach Rep. wieder
eingebaut habe funktioniert Rückfahr Einparkhilfe nicht mehr,habe neues Steuergerät
1KO919475 K einegebaut,Sicherungen geprüft alles in Ordnung .
Habel leider keinen Stromlaufplan für dieses Teil.Habe den Kabelstrang am Radio überprüft ob ein
Kabelbruch vorliegt,nichts gefunden.
Bin mit meinem Latein am Ende.
Vieleicht können Sie mir noch einen Tipp geben.
Mfg
Hallo Herr Meier, mein VW Touran Gj2005 hat eine undichtes Panorama-Schiebedach. Wo ist die Sicherung dafür ? Denn seit einem Wassereinbruch hat die Batterie entladen. Danke sehr im Voraus.
Hallo Herr Meier,
das mit dem undichten Schiebedach ist ein echter Ärger, das kennen wir leider gut beim Touran. Eine spezielle Sicherung nur für das Schiededach gibt es nicht, das Wasser hat sehr wahrscheinlich einen Kurzschluss in der Elektronik verursacht und so die Batterie leer gezogen.
Sie sollten auf jeden Fall die Sicherungen für das Schiebedachsteuergerät und den Komfortstromkreis prüfen. Die liegen im Sicherungskasten an der linken Seite des Armaturenbretts. Noch wichtiger ist aber, zuerst die Undichtigkeit und die nasse Elektronik zu finden, sonst passiert das gleiche Problem wieder.
Hallo Herr Meier,
ich habe einen VW Touran Baujahr 2011 Diesel Automatik 103 kW mit Xenonscheinwerfer.
Der linke Scheinwerfer ist ausgefallen. Ich finde aber in keinem Belegungsplan (Motor- und
Innenraum) eine Sicherung für die Scheinwerfer.
Vielleicht können Sie mir weiterhelfen.
Danke mfG
Hallo,
beim Touran von 2011 (Facelift) wirst du im Sicherungskasten tatsächlich keine klassische Sicherung für die einzelnen Scheinwerfer mehr finden.
Das läuft bei diesem Modell alles über das Bordnetzsteuergerät (BCM). Das Steuergerät überwacht den Stromfluss elektronisch. Wenn es einen Kurzschluss oder einen Defekt (wie einen verbrannten Brenner) erkennt, schaltet es den Kanal einfach digital ab.
Mein Rat für die Fehlersuche:
Der Brenner: Bei Xenon ist zu 95 % schlicht der Brenner (D3S) am Ende. Tausch mal die Brenner von links nach rechts. Wandert der Fehler mit? Dann brauchst du neue Brenner (immer beide Seiten tauschen wegen der Lichtfarbe!).
Das Vorschaltgerät: Wenn der Fehler links bleibt, obwohl ein funktionierender Brenner drin ist, hat meist das Vorschaltgerät (unten am Scheinwerfer angeschraubt) durch Feuchtigkeit einen weggekriegt.
Stecker-Check: Schau dir den großen Hauptstecker am Scheinwerfer auf Korrosion an.
Kurztipp: Klemm mal für 10 Minuten die Batterie ab. Manchmal „fängt“ sich das Steuergerät nach einem Reset wieder, falls es nur eine fehlerhafte Abschaltung war.
Wollte fragen wo ist die sicherung beim vw Touran2019 1.5tsi kühlerlüfter
Beim Volkswagen Touran 1.5 TSI sitzt die Sicherung für den Kühlerlüfter nicht im Innenraum, sondern im Motorraum.
Du findest sie im Sicherungsträger auf der Batterie (oben direkt auf dem Pluspol) bzw. im großen Sicherungskasten im Motorraum. Dort sind die Streifensicherungen (Hochstromsicherungen) verbaut – meistens 30A–50A, je nach Ausführung.
Der Lüfter läuft über eine Hochstromsicherung und wird elektronisch über das Motorsteuergerät angesteuert, es gibt kein klassisches Relais mehr.
Wenn der Lüfter nicht läuft:
Streifensicherungen auf der Batterie prüfen
Stecker am Lüftermodul kontrollieren
Fehlerspeicher auslesen (oft steht dort „Lüfter Ansteuerung“ oder „Kurzschluss nach Masse/Plus“)
Optisch sehen die Streifensicherungen manchmal gut aus, sind aber unter Last defekt – am besten mit Multimeter prüfen.
