VW Amarok wurde in den Jahren 2009, 2010, 2011, 2012, 2013, 2014, 2015, 2016 produziert. Dann wurde das Auto neu gestaltet und das aktualisierte wird von 2017 bis heute produziert. Beim Amarok gibt es 3 Ausstattungsvarianten – Trendline, Comfortline und Highline mit Diesel- und Benzinmotoren. In unserem Material können Sie sich mit der Bezeichnung von Sicherungskästen und Relais Volkswagen Amarok, ihren Diagrammen und Fotos vertraut machen. Separat notieren wir die Sicherung für den Zigarettenanzünder.
Contents
Amarok Sicherungsplan
Für alle Volkswagen Amarok-Modelle ist folgender Ort charakteristisch: die Hauptboxen mit Sicherungen und Relais im Fahrgastraum und die Box auf der Batterieabdeckung. Je nach Niveau der elektrischen Ausrüstung ist es jedoch möglich, sowohl eine zusätzliche Einheit als auch einzelne Elemente zu platzieren, insbesondere für Autos, die nach 2013 hergestellt wurden.
- Sicherung 1 für Frischluftgebläse -S97- und Sicherung 1 für ABS-Steuergerät
- Sicherungshalter C -SC- (72/68 Sicherungen)
- Sicherungsblock auf dem Deckel AKB (SA)
- Deckel Sicherungskasten AKB (SB)
Amarok Sicherungskasten
Es befindet sich unter dem Armaturenbrett auf der Fahrerseite. Um an die Sicherungen zu gelangen, müssen Sie den Verriegelungshebel lösen. Der Sicherungskasten kann dann heruntergeklappt werden.
72 Sicherungskasten (Modelle bis 2013)
Foto zum Beispiel

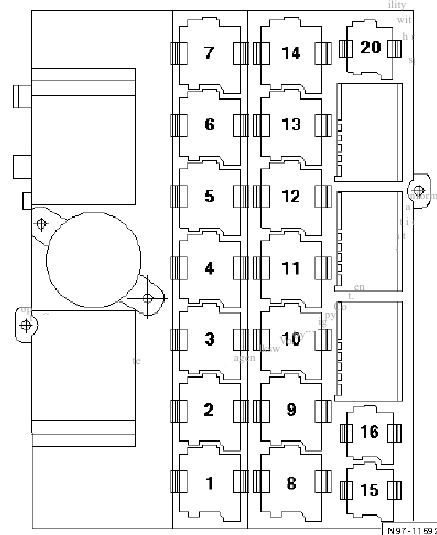

Diagramm
Variante 1
| 1 | 10A ABS-Steuergerät, ASR- und ESP-Deaktivierungsschlüssel, Fahrprogrammschlüssel |
| 2 | 10A Heizwiderstand für linke Scheibenwaschdüse, Lenkstockschalterblock, Wischerschalter, Waschpumpen- und Scheinwerferreinigungsanlagenschalter |
| 3 | 10A Rückfahrlichtschalter, Steuergerät für Einparkhilfe / 15A Bordnetzsteuergerät, Rückfahrscheinwerfer, Schnittstelle für externe Nutzung |
| 4 | 15A Bordnetzsteuergerät, Fahrtrichtungsanzeiger (Klemme 49), Bremslicht (Klemme 54) |
| 5 | 5A Luftmassenmesser |
| 6 | 5A Steuergerät für Anhängererkennung |
| 7 | 5A Schnittstelle zur externen Verwendung |
| 8 | 5A Zünd- und Startschalter / 15A Zünd- und Startschalter |
| 9 | 10A Steuergerät für Airbag, Kontrollleuchte für Deaktivierung des Beifahrerairbags |
| 10 | 5A Motorsteuergerät |
| 11 | 15A Differentialsperrensteuergerät |
| 12 | 10A Kraftstoffdruckregler, Kraftstoffdosierventil, Bypassventil für Turbolader, Magnetventil für Ladedruckbegrenzung, Magnetventil 1 des Adsorbers, Ventil 1 der Einlassnockenwellensteuerung, Ventil für Einlassklappen |
| 13 | 5A Abgasklappenventil, Umschaltventil für Kühler der Abgasrückführung, Magnetventil für Ladedruckbegrenzung |
| 14 | 15A Kühlmittelumwälzpumpe nach Motorstopp, Kraftstoffdruckregler |
| 15 | 5A Netzteilrelais Kl. 30, Umwälzpumpe |
| 16 | 10A Nebelschlussleuchte / 5A Spannungsstabilisator, Diagnoseschnittstelle Datenbus |
| 17 | 5A Bordnetzsteuergerät |
| 18 | 7,5 A Scheibenwaschpumpe |
| 19 | 15A Bordnetzsteuergerät, beheizbare Außenspiegel |
| 20 | 15A Bordnetzsteuergerät, interne Stromversorgung |
| 21 | 10A Bordnetzsteuergerät, Innenraumschutzabschaltung, Innenbeleuchtung, Standlicht |
| 22 | 5A Positionsverfolgungssteuergerät |
| 23 | 10A Motorsteuergerät |
| 24 | 10A Alarmsirene |
| 25 | 10A Heizwiderstand Kurbelgehäuseentlüftung |
| 26 | 5A Lampe des rechten Tagfahrlichtmoduls |
| 27 | 5A Lampe des linken Tagfahrlichtmoduls |
| 28 | 5A Lichtschalter, Kennzeichenbeleuchtung, Anschluss 8 im Hauptkabelbaum / 15A Bordnetzsteuergerät, Nebelscheinwerfer, Rückfahrscheinwerfer, Schnittstelle für externe Nutzung |
| 29 | 10A Stellglied Leuchtweitenregulierung links, Abblendlicht Scheinwerfer links, Externe Benutzerschnittstelle / 5A Lichtschalter |
| 30 | 10 A Linke Fernlichtlampe, Kombiinstrument-Steuergerät, Externe Benutzerschnittstelle / 5 A Starterrelais |
| 31 | 5A Schalter für Tiptronic, Steuergerät für Automatikgetriebe |
| 32 | 10A Lampe des rechten Fernlichtscheinwerfers |
| 33 | 5A Außenspiegeleinsteller |
| 34 | 15A Motorsteuergerät |
| 35 | 15A Lambdasonden-Heizelement |
| 36 | 5A Kraftstoffpumpenrelais, Stromversorgungsrelais Kl. 30, Kupplungspedalschalter, Steuergerät für Kühlerlüfter, Steuergerät für Glühkerzen |
| 37 | 20A Zündspule |
| 38 | 15A Steckdose 12V |
| 39 | 25A Steuergerät für Anhängererkennung |
| 40 | 25A Steuergerät für Anhängererkennung |
| 41 | 25A Steuergerät für Anhängererkennung |
| 42 | 15A Bremslichtschalter, Hochdrucksensor, Luftverschmutzungssensor, Ölstands- und Temperatursensor, Differenzialsperrensteuergerät, Kombiinstrumentsteuergerät, Einparkhilfesteuergerät, Verteilergetriebesteuergerät, Positionsverfolgungssteuergerät, Normalmoduswarnlampe an der Schalttafel Verteilergetriebe, Sicherung 16 im Sicherungskasten C, Diagnosestecker, Schaltkasten Lenksäule, Lenkwinkelsensor, Tempomatschalter |
| 43 | 25A Bordnetzsteuergerät, Wischermotorsteuergerät, Wischermotor |
| 44 | 30A Bordnetzsteuergerät, beheizbare Heckscheibe |
| 45 | 15A Diagnosestecker, Steuergerät im Schalttafeleinsatz, Steuergerät für Klimaanlage, Steuergerät für Climatronic, Schalter für Heizung und Betriebsart, Lenkstockschalter, Spiralkabel, Steuergerät für Multifunktionslenkrad |
| 46 | 25A Steuergerät für Verteilergetriebe |
| 47 | 20A Bordnetzsteuergerät, Hochtonsignal, Tieftonsignal |
| 48 | 20A Fahrertürsteuergerät |
| 49 | 20A Türsteuergerät Beifahrerseite |
| 50 | 20A Türsteuergerät hinten links |
| 51 | 20A Türsteuergerät hinten rechts |
| 52 | 15A Steckdose |
| 53 | 20A Nebelscheinwerfer / 25A Bordnetzsteuergerät |
| 54 | 15A Zigarettenanzünder |
| 55 | 15A Stellglied Leuchtweitenregulierung rechts, Abblendlicht rechts, externe Benutzerschnittstelle / 25A Bordnetzsteuergerät, Tagfahrlichtmodul rechts, Abblendlicht rechts, Schnittstelle zur externen Verwendung |
| 56 | 25A Kraftstoffpumpensteuergerät |
| 57 | 30A Taste Sitzheizung, Steuergerät Sitzheizung |
| 58 | 15A Schalter für Tiptronic, Steuergerät für automatisches Getriebe, Magnet zum Sperren des Schlüsselabzugs aus dem Zündschloss |
| 59 | 20A 12V Steckdose 2 |
| 60 | 5A Steuergerät für Anhängererkennung |
| 61 | 5A Steuergerät für Anhängererkennung |
| 62 | 20A Steuergerät Zusatzheizung, Relais Kühlpumpe, Relais Zusatzwasserheizung, Umwälzpumpe |
| 63 | 10A Beleuchtungslampe der Ladefläche |
| 64 | 40A Schalter für Heizungs- und Betriebsartenwahl, Steuergerät für Climatronic, Steuergerät für Klimaanlage |
| 65 | 15A Motorsteuergerät |
| 66 | 30A Bordnetzsteuergerät, Zentralverriegelungsaktor Tankklappe, Zentralverriegelungsaktor |
| 67 | 30A Headunit, Steuergerät mit Display für Radio-Navigationssystem, Spannungsstabilisator, Diagnoseschnittstelle für Datenbus |
| 68 | 7,5 A Telefonzentrale Steuereinheit |
| 69 | 15A Schnittstelle zur externen Verwendung |
| 70 | 5A Schnittstelle zur externen Verwendung |
| 71 | 25A Schnittstelle zur externen Verwendung |
| 72 | 10A Schnittstelle zur externen Verwendung |
Sicherung Nummer 54 bei 15A ist für den Zigarettenanzünder zuständig.
Variante 2
| 1 | 10A ABS-Steuergerät ASR- und ESP-Deaktivierungsschlüssel Fahrprogrammschlüssel Airbag- Steuergerät Beifahrerairbag-Deaktivierungsanzeige Lichtschalter |
| 2 | 10A Untersteuerschalterblock Wischerschalter Intermittierender Wischerschalter Schalter für Scheibenwaschpumpe und Scheinwerferreinigungsanlage |
| 3 | 15A Schalter Beleuchtung AKP-Steuergerät Heizungsschalter und Auswahl der Betriebsart des Klimasteuergeräts Potentiometer Exekutivmotor Luftverteilerklappe vorn Climatronic-Steuergerät Relais für Zusatzwasserheizung Umwälzpumpe |
| 4 | 15A Motorsteuergerät Luftmassenmesser |
| 5 | 5A Luftmassenmesser |
| 15A Zündspule | |
| 6 | 5A Steuergerät für Anhängererkennung |
| 7 | 5A Schnittstelle zur externen Verwendung |
| 8 | 15A Zünd- und Startschalter Alarmsirene Steuergerät zur Fahrzeugpositionsverfolgung |
| 9 | 5A Beleuchtungslampe Ladefläche |
| 10 | 5A Schalter für Tiptronic Steuergerät für Automatikgetriebe Luftmassenmesser Motorsteuergerät |
| 11 | 15A Differentialsperrensteuergerät |
| 12 | 10A Magnetventil für Ladedruckregelung Magnetventil 1 des Adsorbers Ventil 1 des Einlassnockenwellen-Steuerventils Bypassventil für Turbolader Saugrohrklappe Ventil für Kraftstoffdruckregler Ventil für Kraftstoffdosierung |
| 13 | 7,5A Taster Sitzheizung links Taster Sitzheizung rechts Heizwiderstand für die linke Scheibenwaschdüse Heizwiderstand für die rechte Scheibenwaschdüse |
| 14 | 15A Kraftstoffdruckregler -N276 |
| 15 | 5A Netzteilrelais Kl. dreißig Umwälzpumpe |
| 16 | 10A Nebelschlussleuchten-Warnleuchte Linke Nebelleuchtenleuchte Rechte Nebelleuchtenleuchte |
| 5A Spannungsstabilisator | |
| 17 | 5A Bordnetzsteuergerät |
| 18 | 7,5 A Scheibenwaschpumpe |
| 10A Scheibenwaschpumpe | |
| 19 | 10 / 15A Bordnetzsteuergerät Beheizbarer Außenspiegel Fahrerseite Beheizbarer Außenspiegel Beifahrerseite |
| 20 | 15 / 5A Bordnetzsteuergerät Innere Kraft |
| 21 | 15A Bordnetzsteuergerät Schalter zum Deaktivieren des Innenraumschutzsystems Deckenleuchte vorn Deckenleuchte Mitte Standlicht vorne links Standlicht vorne rechts |
| 22 | Nicht benutzt |
| 10A Rückfahrkamera-Steuergerät | |
| 23 | 10A Motorsteuergerät |
| 24 | 5A Untersteuerungsschalterblock Schalter für Abblendlicht und Lichtsignal (inkl. Fernlicht) |
| 25 | 10A Heizwiderstand Kurbelgehäuseentlüftung |
| 26 | 5A Lampe des rechten Tagfahrlichtmoduls |
| 27 | 5A Lampe des linken Tagfahrlichtmoduls |
| 28 | 5A B472 Anschluss 8 im Hauptkabelbaum Lichtschalter Leuchtweitenregulierknopf Kennzeichenleuchte links Kennzeichenleuchte rechts |
15A Bordnetzsteuergerät Glühlampe Nebelscheinwerfer links Lampe für Nebelscheinwerfer rechts Lampe für Rückfahrscheinwerfer rechts Linke Rückfahrleuchte Externe Schnittstelle | |
| 29 | 10A Lampe des linken Abblendlichts Schnittstelle zur externen Verwendung |
| 5A Lichtschalter | |
| 30 | 10A Fernlicht links Steuergerät im Schalttafeleinsatz Schnittstelle für externe Nutzung Bordnetzsteuergerät |
| 31 | 5A Schnittstelle zur externen Verwendung |
| 32 | 10A Lampe des rechten Fernlichtscheinwerfers |
| 33 | 5A Außenspiegeleinsteller |
| 34 | 15A Motorsteuergerät Kühlmittelumwälzpumpe nach aus. Motor |
| 35 | 15A Lambdasonden-Heizelement |
| 36 | 5A Kraftstoffpumpenrelais Stromversorgungsrelais Kl. 30 Kupplungspedalschalter |
| 37 | 20A Zündspule |
| Nicht benutzt | |
| 38 | 40A Sicherung 28, 29, 50 im Sicherungskasten Kraftstoffpumpenrelais Scheinwerferrelais Starterrelais Hauptrelais Entladerelais Kl. 58b |
| 39 | 25A Steuergerät für Anhängererkennung |
| 40 | 25A Steuergerät für Anhängererkennung |
| 41 | 41A Steuergerät für Anhängererkennung |
| 42 | 10 / 15A , Schlüssel Start-Stopp-Modus Schalter Bremslichter Rückfahrlichtschalter Fahrtenschreiber Hochdrucksensor Luftverschmutzungssensor Füllstandssensor und ein Öltemperatur- Sperrsteuergerät Differenzialeinheit Einparkhilfe Steuerung Managementblock Verteilergetriebe Kontrollleuchte Normalmodus am Bedienfeld Verteilergetriebesteuerung Rückschalt-Kontrollleuchte am Verteilergetriebe- Bedienfeld Kontrollleuchte Differenzialsperre Mitte am Verteilergetriebe- Bedienfeld Bremslichtlampe Bremslicht Diagnosesteckdose Schalterblock Lenksäule Lenkwinkelsensor Tempomatschalter Tempomat SET-Taste Spiralkabel Steuergerät Multifunktionslenkrad |
| 43 | 30A Bordnetzsteuergerät Steuergerät Wischermotor Scheibenwischermotor |
| 25A Lichtschalter | |
30A Spannungsstabilisator Steuergerät Kombiinstrument Sicherung 67 im Sicherungskasten C | |
| 44 | 30A Bordnetzsteuergerät Relais für beheizbare Heckscheibe Heizelement Heckscheibe |
| 45 | 15 / 10A Modus Heizung und Wahlschalter Betrieb Diagnosestecker Einheit Schalttafel Climatronic Steuergerät Lüftersensor Regelung Bitron, Front Regensensor und Lichtsensor Schutz Kabinensystem Telefon Bedieneinheit Steuergerät Fahrtenschreiberschalter Tiptronic Sperrmagnet Zündschlüssel abziehen Schalter der elektr Kraftstoffpumpe 2 Anzeigetafel Decke Funkempfänger für Zusatzwasserheizung Schalterblock Lenksäule Spiralkabel Steuergerät Multifunktionslenkrad |
| 46 | 25 / 30A Verteilergetriebesteuergerät |
| 47 | 25A Bordnetzsteuergerät Hoher Piepton Niedriges Tonsignal |
| 48 | 30A Fahrertürsteuergerät |
| 49 | 30A Türsteuergerät Beifahrerseite |
| 50 | 30A Türsteuergerät hinten links |
| 51 | 30A Türsteuergerät hinten rechts |
| 52 | Zigarettenanzünder mit 30A-Steckdose |
| 53 | 25 / 20A Bordnetzsteuergerät Lampe Tagfahrlichtmodul links Abblendlichtlampe links |
| 54 | 20A Lichtschalter |
| 55 | 15 / 10A Leuchtweitenregulierung Rechter Scheinwerfer Abblendlicht Schnittstelle zur externen Verwendung |
25 / 20A Bordnetzsteuergerät Lampe Tagfahrlichtmodul rechts Abblendlichtlampe rechts Schnittstelle zur externen Verwendung | |
| 56 | 25A Kraftstoffpumpensteuergerät |
| 57 | 30 / 25A Steuergerät für Sitzheizung |
| 58 | 15A Schalter für Tiptronic Steuergerät für Automatikgetriebe Magnet zum Sperren des Schlüsselabzugs aus dem Zündschloss |
30A Bordnetzsteuergerät Steuergerät Wischermotor Scheibenwischermotor | |
| 59 | 25A Steckdose 12V 2 und 3 |
| 60 | 20A Nebelscheinwerferlampe links Nebelscheinwerferlampe rechts Externe Schnittstelle |
| 5A Schnittstelle zur externen Verwendung | |
| 61 | 30 / 15A Bordnetzsteuergerät Glühlampe Nebelscheinwerfer links Birne des rechten Nebelscheinwerfers Glühbirne für Rückfahrscheinwerfer rechts Rückfahrscheinwerfer links Schnittstelle zur externen Verwendung |
| 62 | 20A Steuergerät Zusatzheizung Relais Zuluftgebläse Relais Elektrokraftstoffpumpe 2 Anzeigetafel Decke Funksignalempfänger für Zusatzwasserheizung Relais Kühlpumpe |
| 15A Steuergerät Zusatzheizung Relais Zuluftgebläse Relais Kühlpumpe | |
| 30A Steuergerät Zusatzheizung Relais Zuluftgebläse Relais für Elektrokraftstoffpumpe 2 Anzeigetafel Decke Funksignalempfänger für Zusatzwasserheizung | |
| 63 | 30A Lichtschalter |
| 5A Lichtschalter Anlasserrelais 1 Anlasserrelais 2 | |
| 64 | 40A Versorgungslüfter |
| 65 | 15A Bordnetzsteuergerät Fahrtrichtungsanzeiger (Kl. 49) Bremslicht (Klemme 54) |
| 66 | 30A Bordnetzsteuergerät Zentralverriegelungsbetätiger für die Tankklappe Zentralverriegelungsantrieb Fahrertür Zentralverriegelungsantrieb Beifahrertür Zentralverriegelungsantrieb Tür hinten links Zentralverriegelungsantrieb Tür hinten rechts |
| 67 | 30A Steuergerät mit Display Radio-Navigationssystem Headunit Spannungsregler Steuergerät Kombiinstrument Steuergerät mit Display für Radio-Navigationssystem Kopfgerät |
| 25A Headunit Steuergerät mit Display für Radio-Navigationssystem | |
| 68 | 40A Schalter für Heizungs- und Betriebsartenwahl Klimasteuergerät Trennrelais des Zuluftventilators Steuergerät der Klimaanlage |
| 69 | 15A Schnittstelle zur externen Verwendung |
| 70 | Nicht benutzt |
| 40 / 30A Starterrelais 1 Starterrelais 2 | |
| 71 | 30A Schnittstelle zur externen Verwendung |
| 72 | 5 / 10A Schnittstelle zur externen Verwendung |
In dieser Version ist die Sicherung Nummer 52 für den Zigarettenanzünder zuständig.
Sicherungskasten (Modelle ab 2013)
Seit Juli 2013 wird bei Volkswagen Amarok-Fahrzeugen ein neuer SC-Sicherungskasten mit 68 Steckdosen (unter dem Armaturenbrett auf der Fahrerseite) installiert. Er unterscheidet sich vom alten 72er-Sockelblock zunächst optisch dadurch, dass sich senkrechte Reihen kleinerer Sicherungen (MINI, 8 Stück pro Reihe) mit Reihen größerer Sicherungen (ATO, 9 Stück pro Reihe) abwechseln. Im alten 72er-Sockelblock waren zuerst 4 Reihen MINI-Sicherungen, dann 4 Reihen ATO-Sicherungen, 9 Stück in allen Reihen.
Das Foto
Diagramm
| 1 | 10A Scheibenwaschpumpe |
| 2 | 15A Heiz- und Betriebsartenwahlschalter Bitron-Gebläsesteuerungssensor vorn Steuergerät für Climatronic Steuergerät für Klimaanlage Steuergerät für Fahrzeugpositionsverfolgung Steuergerät für automatisches Getriebe Bordnetzsteuergerät Innere Kraft |
| 3 | 15A Zünd- und Startschalter Steuergerät für die Fahrzeugpositionsverfolgung Bordnetzsteuergerät Innere Kraft |
| 4 | 15A Alarmsirene Stromversorgung Relais Kl. dreißig Schalterblock Lenksäule Schalter für Abblendlicht und Lichtsignal (inkl. Fernlicht) |
| 5 | 15A Differentialsperrensteuergerät |
| 6 | 15A Bordnetzsteuergerät Glühlampe Nebelscheinwerfer links Birne des rechten Nebelscheinwerfers Rückfahrscheinwerfer links Glühbirne für Rückfahrscheinwerfer rechts Schnittstelle zur externen Verwendung |
| 7 | 15A Bordnetzsteuergerät Schalter zum Deaktivieren des Innenraumschutzsystems Deckenleuchte vorne Zentrale Innenbeleuchtung Standlicht vorne links Standlicht vorne rechts |
| 8 | 15A Steuergerät für Anhängererkennung -J345- |
| 9 | 40 / 30A Relais für Scheinwerfer Relais für Anlasser Relais für Stromversorgung Motronic Relais für Entladen Kl. 58b |
| 10 | 20A Steuergerät für Anhängererkennung |
| 11 | 20A Steuergerät für Anhängererkennung |
| 12 | 30A Steuergerät für Verteilergetriebe |
| 13 | 30A Fahrertürsteuergerät |
| 14 | 30A Türsteuergerät Beifahrerseite |
| 15 | 20A Kältepumpenrelais Stromversorgungsrelais Kl. 30 Relais für Zusatzwasserheizung Steuergerät für Zusatzheizung |
| 30A Relais Zuluft Lüfter Netzteil Relais Kl. 30 Relais für Zusatzwasserheizung Steuergerät für Zusatzheizung | |
| 20A Steuergerät Zusatzheizung | |
| 16 | 20A Bordnetzsteuergerät Fahrtrichtungsanzeiger (Kl. 49) Bremslicht (Klemme 54) |
| 17 | 25A Steuergerät mit Display für Radio-Navigationssystem Headunit Stecker, 8-pol |
| 18 | 5A Kombiinstrument |
| 19 | 10 / 5A Nebelscheinwerferlampe links Nebelscheinwerferlampe rechts Nebelschlusslampenwarnlampe |
| 20 | 5A Bordnetzsteuergerät |
| 21 | 5A Lampe des linken Tagfahrlichtmoduls Lampe des rechten Tagfahrlichtmoduls |
| 22 | 10A Plusverbindung (58 D1 ) im Kabelbaum Kombiinstrument und Ansteuerung B342 Verbindung 3 (58d) im Hauptkabelbaum B472 Verbindung 8 im Hauptkabelbaum N2 Verbindung 1 im Kabelbaum Leuchtweitenregulierung R14 Verbindung 1 (offen) im Kabelbaum Fahrertür |
| 23 | 5A Kupplungspedalschalter Luftmassenmesser Kraftstoffpumpenrelais Glühkerzensteuergerät Kühlmittelpumpenrelais Steuergerät für Kühlerlüfter Kl . 30 Magnetventil Ladedruckbegrenzung Ventil Abgasklappe Umschaltventil für Abgasrückführungskühler |
| 24 | 10A Kraftstoffdruckregler Kraftstoffdosierventil |
| 10A Magnetventil für Ladedruckregelung Magnetventil 1 des Adsorbers Ventil 1 des Einlassnockenwellen-Steuerventils Turbolader-Bypassventil Einlassklappenventil | |
| 25 | 5A Kühlmittelumwälzpumpe nach Motorstopp |
| 15A Motorsteuergerät | |
| 26 | 7,5A / 10A Schnittstelle zur externen Verwendung Scheinwerfer linker Scheinwerfer Abblendlicht Scheinwerfer linker Scheinwerfer |
| 27 | 10 / 15A Bordnetzsteuergerät Scheinwerfer links Scheinwerfer rechts Scheinwerfer Schnittstelle zur externen Verwendung Steuergerät Kombiinstrument Kontrollleuchte Fernlicht |
| 28 | 10A Schnittstelle zur externen Verwendung Rechter Scheinwerfer Abblendlichtlampe rechts |
| 29 | Nicht benutzt |
| 10A Tiptronic-Schalter Tachograph Magnet zum Sperren des Schlüsselabzugs aus dem Zündschloss Funksignalempfänger für Zusatzwasserheizung Diagnosestecker Schalterblock Lenksäule Spiralkabel Steuergerät Multifunktionslenkrad | |
| 30 | 5A Schnittstelle zur externen Verwendung Schnittstelle zur externen Verwendung |
| 20A Nebelscheinwerferlampe links Nebelscheinwerferlampe rechts Externe Schnittstelle | |
| 31 | 15 / 30A Schnittstelle zur externen Verwendung Zünd- und Anlasserschalter Stromversorgungsrelais Kl. fünfzehn Bordnetzsteuergerät Schalterblock Lenksäule Schalter für Scheibenwaschpumpe und Scheinwerferreinigungsanlage |
| 32 | 15A Heizelement Lambdasonde Heizelement Lambdasonde 1 nach Katalysator |
| 33 | 15A Zündspule |
| 20A Luftmassenmesser Motorsteuergerät | |
| 34 | 20A Kraftstoffpumpensteuergerät Booster-Kraftstoffpumpe |
| 35 | 5A Linke Sitzheizungstaste Rechte Sitzheizungstaste |
| 36 | 5A Außenspiegeleinsteller |
| 37 | 15A Schnittstelle zur externen Verwendung |
| 38 | 5A Schalter für Tiptronic Steuergerät für automatisches Getriebe -J217-Luftmassenmesser Motorsteuergerät Spannungsstabilisator |
| 39 | 10A Airbag- Steuergerät Warnlampe für Deaktivierung des Beifahrerairbags |
| 40 | 5A Heiz- und Betriebsartenwahlschalter ASR- und ESP-Deaktivierungstaster Fahrprogrammtaster ABS-Steuergerät Diebstahlwarnrelais 1 Kombiinstrument Paddelschalterblock Lenkwinkelsensor |
| 41 | 10A Leuchtweitenregulierung Steuergerät Anhängererkennung Heizwiderstand Kurbelgehäuseentlüftung 8-poliger Stecker Elektrochromer Innenspiegel Stellglied Leuchtweitenregulierung links Stellmotor Leuchtweitenregulierung rechts Heizwiderstand Waschdüse rechts Heizwiderstand Scheibenwaschdüse rechts |
| 42 | 10A, Schlüssel Start-Stopp-Modus Schalter Bremslichter Rückfahrschalter Lichter Fahrtenschreiber Hochdrucksensor Luftverschmutzungssensor Füllstandssensor und eine Öltemperatur Sperrsteuereinheit Differentialeinheit Einparkhilfe Steuerung Managementblock Verteilergetriebe Kontrolllampe Normalmodus auf dem Bedienfeld des Verteilergetriebes Hintergrundbeleuchtung LKW-Plattformen Diagnosestecker Fahrzeugpositionsverfolgungssteuergerät Kombiinstrument Schalterblock Lenksäule Tempomatschalter Set-Taste (SET) Tempomat Spiralkabel Steuergerät Multifunktionslenkrad |
| 43 | 25A Steckdose / Zigarettenanzünder |
| 44 | 20A Lichtschalter |
| 45 | 25A Steuergerät für Sitzheizung |
| 46 | 25A 12V Steckdose 2 12V Steckdose 3 |
| 47 | 5A Schnittstelle zur externen Verwendung Schnittstelle zur externen Verwendung Zünd- und Anlasserschalter Stromrelais Bordnetzsteuergerät Stromversorgungsrelais 2 Heizungsschalter und Betriebsartenwahl |
| 48 | 25A Steuergerät mit Display für Radio-Navigationssystem Headunit Stecker, 8-pol |
| 49 | 5A Lichtschalter Anlasserrelais 1 Anlasserrelais 2 |
| 20A Lichtschalter | |
| 50 | 5A Schnittstelle zur externen Verwendung |
| 51 | 30A Anlasserrelais 1 Anlasserrelais 2 Anlasser |
| 52 | 5A Schnittstelle zur externen Verwendung |
| 53 | 5A Steuergerät für Sonderbau Ladeflächenbeleuchtung Lampe |
| 10 / 15A Schalter für Heizungs- und Betriebsartenwahl Fahrtenschreiber Lüftersteuerung Sensor Bitron vorn Steuergerät für Climatronic Steuergerät für Klimaanlage | |
| 54 | 5A Kombiinstrument |
| 55 | 15A Bordnetzsteuergerät Interferenzfilter Heizelement für Außenspiegel |
| 56 | 10A Rückfahrkamera-Steuergerät |
| 57 | 5A Motorsteuergerät |
| 58 | 5A Lichtschalter |
| 59 | 10A Schalter Tiptronic Fahrtenschreiber Innenraumüberwachungssensor Regen- und Lichtsensor Relais für elektrische Kraftstoffpumpe 2 Dachanzeigetafel Steuergerät für Telefonbedienfeld – Magnet für Schlüsselabzug aus dem Zündschloss Funksignalempfänger für Zusatzwasserheizung Diagnosestecker Steuergerät für Sonderaufbauten Lade Bettbeleuchtung Lampe Pumpenrelais Kühlsysteme Stromversorgung Relais Kl. 30 Relais für Zusatzwasserheizung Schalterblock Lenksäule Spiralkabel Steuergerät Multifunktionslenkrad |
| 60 | 25A Bordnetzsteuergerät Zentralverriegelungsbetätiger für die Tankklappe Zentralverriegelungsantrieb |
| 61 | 15A Lichtschalter |
25A Spannungsstabilisator Sicherung 18, 48 am Sicherungskasten C | |
| 62 | 30A Bordnetzsteuergerät Heizelement Heckscheibe Relais für beheizbare Heckscheibe |
| 63 | 30A Bordnetzsteuergerät Hoher Piepton Niedriges Tonsignal Diebstahlwarnsummer Diebstahlwarnrelais 1 Externe Schnittstelle |
| 64 | 30A Türsteuergerät hinten links |
| 65 | 30A Türsteuergerät hinten rechts |
| 66 | 20A Bordnetzsteuergerät Linker Scheinwerfer eines Scheinwerfers |
| 67 | 20A Bordnetzsteuergerät Der rechte Scheinwerfer der Scheinwerfer- Glühlampe linke Rückfahrleuchte rechte Rückfahrleuchte |
| 68 | 30A Bordnetzsteuergerät Steuergerät Wischermotor Scheibenwischermotor |
Für den Zigarettenanzünder ist eine Sicherung 43 x 25A zuständig.
Zusätzliche Elemente
Neben der Zahnstange kann sich ein zusätzlicher Sicherungskasten oder separate Elemente befinden.
| 40 | Heiz- und Betriebsartenschalter Klimasteuergerät Zuluftgebläse |
| 40 | ABS-Steuergerät |
Relaiskasten
Es befindet sich auf einer Halterung auf der Fahrerseite unter dem Armaturenbrett. Die Halterung für die Relaisbox wird vollständig von der Instrumententafel verdeckt. An der gleichen Halterung ist auch der SC-Sicherungskasten befestigt. Im Halter Relais-/Sicherungsbox (SC) selbst kann auch ein Bordnetzsteuergerät integriert sein.
Foto zum Beispiel
Motorraum
Unter der Abdeckung an der Batterie befinden sich Hochstromsicherungen in Form von Schmelzloten (SA). Es ist mit dem Pluspol der Batterie verbunden. In der Nähe befindet sich ein Sicherungskasten (SB), der durch eine spezielle Kappe vor Wasser geschützt ist.
Diagramm
Dekodierung SA
- 175A – Generator
- 110 / 175A – Relais und Sicherung im Fahrgastraum
- 110 A – Relais und Sicherung im Fahrgastraum, 50 A – Sicherungen im Fahrgastraum oder Schnittstelle zur externen Verwendung
- 80 / 110A Steuergerät für Kühlerlüfter
- 50A – Steuergerät für Glühkerzen
- 80 / 110A – Sicherungen in der Kabine
Termin SB
- 40 A – ABS-Steuergerät, 25 A – Hauptrelais
- 30A – Kraftstoffpumpenrelais, Kraftstofffördermodul, Kraftstoffdruckregler, elektrisches Kraftstoffpumpenrelais 2, Kraftstofffördermodul
- 30A – ABS-Steuergerät
- 5A – Steuergerät für Batterieüberwachung, Bordnetzsteuergerät
- 7,5 A – Gebläserelais, 30 A – Fernlichtrelais, Fernlicht, 25 / 40 A – Relais für beheizbare Heckscheibe, beheizbare Hardtop-Heckscheibe
- 40A – Stecker, 6-polig oder Schnittstelle für externe Verwendung
