Diese Übersicht beschreibt die Sicherungs- und Relaisbelegung des VW Crafter der zweiten Generation mit den Typbezeichnungen SY und SZ für die Baujahre 2017, 2018, 2019 und 2020. Je nach Ausstattung befinden sich Sicherungshalter an der Batterie, unter dem linken Vordersitz, an der Instrumententafel und im Motorraum.
Wichtig: Die Belegung hängt von Produktionsdatum, Links- oder Rechtslenkung, Zweitbatterie, Aufbau und Sonderausstattung ab. Vergleichen Sie deshalb immer die Nummerierung und Form des eingebauten Sicherungsträgers mit der passenden Abbildung. Für Fahrzeuge ab 2021 muss die Belegung anhand der fahrzeugspezifischen Dokumentation geprüft werden.
Sie suchen den Crafter der ersten Generation? Dann verwenden Sie die Seite VW Crafter 1 (2E/2F) Sicherungsbelegung.
Wo befinden sich die Sicherungskästen beim VW Crafter 2?
| Sicherungshalter | Einbauort und Aufgabe |
|---|---|
| SA | Hochstrom-Sicherungshalter an der Batterie. |
| SB und SD | Sicherungs- und Relaisträger unter dem linken Vordersitz; bei Rechtslenkern kann der Einbauort abweichen. |
| SC | Sicherungshalter an der Instrumententafel auf der Fahrerseite; die Zugangslage unterscheidet sich bei Links- und Rechtslenkern. |
| SF und SH | Hochstrom-Sicherungshalter im Bereich der Batterie beziehungsweise des Motorraums. |
| Relaisträger | Unter dem linken Vordersitz, links unter der Instrumententafel und links im Motorraum. |
Schalten Sie vor der Prüfung die Zündung und alle Verbraucher aus. An Hochstromsicherungen können auch bei ausgeschalteter Zündung gefährlich hohe Ströme anliegen.

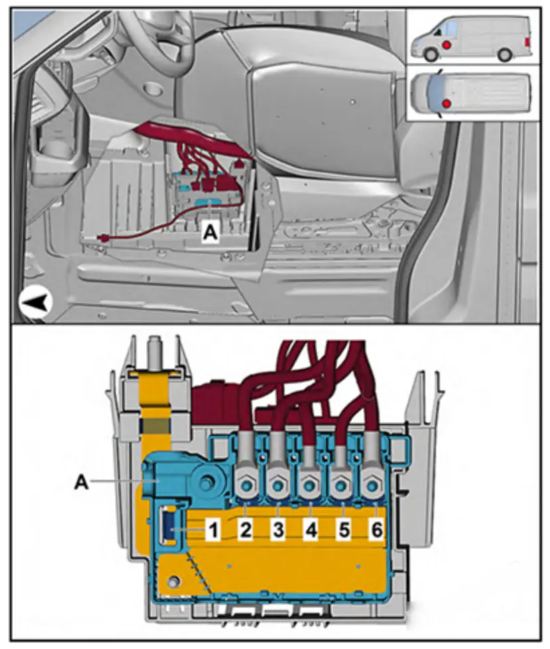

Sicherungshalter A (SA)
Der Sicherungshalter A verteilt hohe Ströme auf die nachgeordneten Sicherungshalter und das Zusatzluftheizelement.
| Nr. | Ampere | Funktion / Komponente |
|---|---|---|
| 1 | — | Nicht belegt |
| 2 | 125 A | Versorgung der Sicherungen SB1, SB17, SB38 und SB54 |
| 3 | 150 A | Zusatzluftheizelement |
| 4 | 100 A | Spannungsversorgungsrelais für Klemme 15; Versorgung der Sicherungen SB24, SB28, SB29 und SB37 |
| 5 | 100 A | Versorgung der Sicherungen SC1, SC3, SC16, SC20, SC23, SC28, SC43, SC45 und SC52 |
| 6 | 125 A | Versorgung der Sicherungen SC2, SC4, SC14, SC31, SC38, SC42, SC46, SC50, SC52 und SC53; Relais für beheizbare Heckscheibe; Spannungsversorgungsrelais 2 für Klemme 15 |

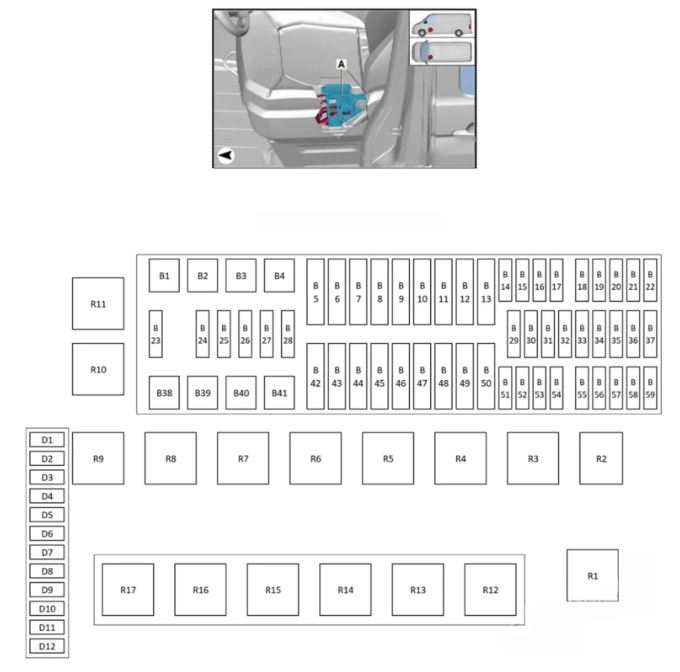

Sicherungshalter B (SB) unter dem Fahrersitz
Der große Sicherungshalter B befindet sich unter dem linken Vordersitz. Die folgende Belegung gilt als Übersicht für Fahrzeuge von 2017 bis 2020; zeitabhängige Änderungen sind direkt in der Tabelle genannt.
| Nr. | Ampere | Funktion / Komponente |
|---|---|---|
| B1 | 40 A | Steuergerät für Zusatzgebläse der Klimaanlage |
| B2 | 40 A bis 04/2017; 60 A ab 05/2017 | Bis 04/2017: Steuergerät für Frischluftgebläse; ab 05/2017: Gleichspannungs-/Wechselspannungswandler mit 12-V-/230-V-Steckdose |
| B3 | 40 A | Steuergerät für Zusatzgebläse 2 der Klimaanlage |
| B4 | 50 A | Relais für beheizbare Frontscheibe; Frontscheibenheizung |
| B5 | 15 A | Bedieneinheit für Heizung und Klimaanlage |
| B6 | 20 A | 12-V-Steckdosen 4, 5 und 6 bei Fahrzeugen ohne Zweitbatterie; Versorgung von SD7 bei Fahrzeugen mit Zweitbatterie |
| B7 | 15 A | Anschlussstelle 3 für Ladebordwand |
| B8 | 30 A | Steuergerät für Sonderfahrzeugfunktionen |
| B9 | 20 A | Batterieladegerät 110/230 V auf 12 V und 12-V-Steckdosen 1–3 bei Fahrzeugen ohne Zweitbatterie |
| B10 | 20/30 A | Steuergerät für Zusatzheizung beziehungsweise Steuergerät für Massagefunktion des Beifahrersitzes |
| B11 | 30 A | Anschlussstelle 3 für Dreiseitenkipper |
| B12 | 15 A | Umschaltrelais 1 für Dachlüfter und Dachlüfter bei Fahrzeugen ohne Zweitbatterie |
| B13 | 20 A | Steuergerät für Massagefunktion des Fahrersitzes |
| B14 | 10 A | Steuergerät für Reifendruckkontrolle |
| B15 | 10 A | Steuergerät für Wählhebelsensorik |
| B16 | 10 A | Relais für Reduktionsmittel-Dosiersystem |
| B17 | 10 A | Relais für Umwälzpumpe; Umwälzpumpe |
| B18 | 10 A | Motorsteuergerät |
| B19 | — | Nicht belegt |
| B20 | — | Nicht belegt |
| B21 | 15 A | Scheibenwischermotor der hinteren linken Flügeltür |
| B22 | — | Nicht belegt |
| B23 | — | Nicht belegt |
| B24 | 10 A | Leuchtweitenregler, Fahrtenschreiber, Scheinwerfer vorn links/rechts, Diagnoseanschluss und Heizelement der Zusatzluftheizung |
| B25 | 15 A | Scheibenwischermotor der hinteren linken Flügeltür bei Kastenwagen/Kombi; Versorgung der Sicherungen SB21 und SB58 |
| B26 | 20 A | Anschlussstelle 3 für Ladebordwand beziehungsweise Dreiseitenkipper |
| B27 | 10 A | Abstandsregeltempomat, Totwinkelassistent 1/2 und Frontkamera für Fahrerassistenzsysteme |
| B28 | 15 A | Scheibenwischermotor der hinteren rechten Flügeltür bei Fahrzeugen mit Zweitbatterie |
| B29 | 10 A | ABS-Steuergerät |
| B30 | 7,5 A | Spannungsversorgungsrelais für Klemme 50 und Klemme 50 Nr. 2, Kupplungspositionsgeber, Starterrelais 1 und 2 |
| B31 | 10 A | ASR-/ESP-Taster, Lichtdrehschalter und Rückfahrlichtschalter |
| B32 | 7,5 A | Steuergerät für Rückfahrwarnsummer |
| B33 | 10 A | Fahrtenschreiber, Luftgütesensor, Druckgeber für Kältemittelkreislauf und 12-polige Steckverbindung |
| B34 | 7,5 A | Kontrollleuchte für deaktivierten Beifahrerairbag; Airbagsteuergerät |
| B35 | 10 A | Steuergerät für Einparkhilfe |
| B36 | — | Nicht belegt |
| B37 | 7,5/10 A | Relais für Sonderausstattungen, Klemme 15 |
| B38 | 30 A | Spannungsversorgungsrelais für Klemme 50 und Klemme 50 Nr. 2; Starterrelais 1 und 2 |
| B39 | — | Nicht belegt |
| B40 | 40 A | Steuergerät für Warmluftgebläse |
| B41 | 50 A | Relais 2 für beheizbare Frontscheibe; Frontscheibenheizung |
| B42 | 30 A | Steuergerät für Sonderfahrzeugfunktionen |
| B43 | 30 A | Steuergerät für Sonderfahrzeugfunktionen |
| B44 | 30 A | Steuergerät für Anhängererkennung |
| B45 | 30 A | Steuergerät für Anhängererkennung |
| B46 | 30 A | Steuergerät für Anhängererkennung |
| B47 | 30 A | Steuergerät für Anhängererkennung |
| B48 | 30 A | Steuergerät für Reduktionsmittelheizung |
| B49 | 30 A | Steuergerät für Sonderfahrzeugfunktionen |
| B50 | 30 A | Kraftstoffpumpenrelais; Kraftstofffördereinheit |
| B51 | 10 A | 12-polige Steckverbindung, bei Ausführungen mit Telematik |
| B52 | 10 A | Motorsteuergerät; ab 07/2018 je nach Ausführung auch ABS-Steuergerät |
| B53 | 7,5 A | Bis 06/2018: Steuergerät für Batterieregelung; ab 07/2018: Steuergerät für Batterieüberwachung |
| B54 | — | Nicht belegt |
| B55 | — | Nicht belegt |
| B56 | — | Nicht belegt |
| B57 | — | Nicht belegt |
| B58 | 15 A ab 05/2017 | Scheibenwischermotor der hinteren rechten Flügeltür bei Kastenwagen/Kombi; ab 07/2018 zusätzlich 17-polige Steckverbindung, abhängig von der Ausführung |
| B59 | 10 A ab 07/2018 | Taster und Speicher für Unfalldaten bei Sonderausstattung für Polizeifahrzeuge; sonst nicht belegt |
Sicherungshalter D (SD) unter dem Fahrersitz
Der Sicherungshalter D wird vor allem bei Fahrzeugen mit Zweitbatterie verwendet. Bei Fahrzeugen ohne Zweitbatterie sind die Steckdosen teilweise über SB6 und SB9 abgesichert.
| Nr. | Ampere | Funktion / Komponente |
|---|---|---|
| D1 | 30 A | Steuergerät für Sonderfahrzeugfunktionen bei Fahrzeugen mit Zweitbatterie |
| D2 | — | Nicht belegt |
| D3 | 30 A | Steuergerät für Sonderfahrzeugfunktionen bei Fahrzeugen mit Zweitbatterie |
| D4 | — | Nicht belegt |
| D5 | 20 A | 12-V-Steckdosen 1, 2 und 3 bei Fahrzeugen mit Zweitbatterie |
| D6 | 20 A | Batterieladegerät 110/230 V auf 12 V bei Fahrzeugen mit Zweitbatterie |
| D7 | 20 A | 12-V-Steckdosen 4, 5 und 6 bei Fahrzeugen mit Zweitbatterie |
| D8 | 15 A | Anschluss für Funkgerät bei Fahrzeugen mit Zweitbatterie |
| D9 | 15 A | Relais für Rundumkennleuchte bei Fahrzeugen mit Zweitbatterie |
| D10 | 15 A | Steuergerät für Rundumkennleuchte bei Fahrzeugen mit Zweitbatterie |
| D11 | 15 A | Umschaltrelais 1 für Dachlüfter; Dachlüfter bei Fahrzeugen mit Zweitbatterie |
| D12 | 25 A | Steuergerät für Zusatzluftheizung |
Relaisträger unter dem Fahrersitz
Die Relaisbestückung hängt von Dachlüfter, Reduktionsmittelsystem, Motorisierung und Startanlage ab.
| Position | Relais / Funktion |
|---|---|
| R1 | Nicht belegt |
| R2 | Umschaltrelais 2 für Dachlüfter |
| R3/1 | Kraftstoffpumpenrelais |
| R3/2 | Relais für Reduktionsmittel-Dosiersystem |
| R4/1 | Starterrelais 1 |
| R4/2 | Starterrelais 2 |
| R5 | Spannungsversorgungsrelais für Klemme 15 |

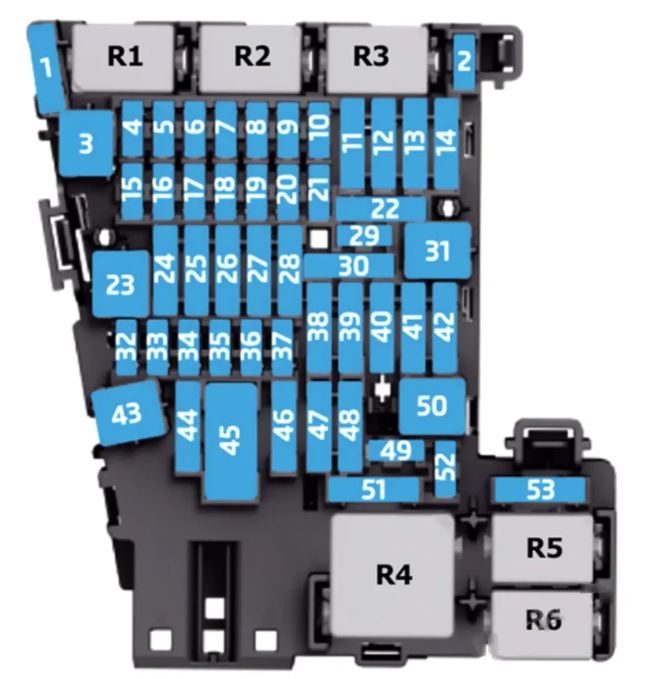

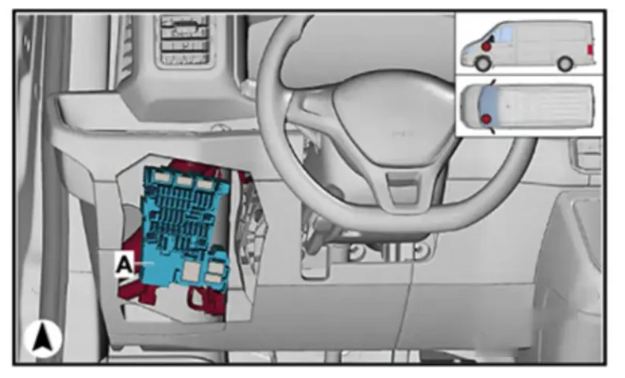

Sicherungshalter C (SC) an der Instrumententafel
Der Sicherungshalter C befindet sich auf der Fahrerseite der Instrumententafel. Bei Rechtslenkern ist die Zugangslage spiegelbildlich beziehungsweise ausstattungsabhängig.
| Nr. | Ampere | Funktion / Komponente |
|---|---|---|
| C1 | 30 A | Relais 1 und 2 für Scheibenwischermotor |
| C2 | 10 A | Steuergerät für Lenksäulenelektronik |
| C3 | 50 A | ABS-Steuergerät |
| C4 | 10 A | Steuergerät für Differenzialsperre beziehungsweise Allradantrieb |
| C5 | 10 A | Diagnose-Interface für Datenbus |
| C6 | 10 A | Sensoren für Innenraumüberwachung |
| C7 | 10 A | Relais für Heckscheibenheizung, Klimasteuergerät und Funkempfänger der Zusatzheizung |
| C8 | 10 A | Lichtdrehschalter, Feuchtigkeits-/Regen-/Lichtsensor und Diagnoseanschluss |
| C9 | 7,5 A | Fahrtenschreiber |
| C10 | 10 A | Steuergerät für Multimediasystem; Anzeige- und Bedieneinheit des vorderen Informationsdisplays |
| C11 | 15 A | Relais für Sonderausstattung, Klemme 15; elektrische Anschlussleiste für externe Nutzung |
| C12 | 30 A | Steuergerät 1 für Informationselektronik |
| C13 | 15 A | Steuergerät für Automatikgetriebe |
| C14 | 15 A | Steuergerät für Rückfahrwarnsummer |
| C15 | — | Nicht belegt |
| C16 | 7,5 A | USB-Hub |
| C17 | 10 A | Steuergerät für Notrufmodul und Kommunikation; Schalttafeleinsatz |
| C18 | 10 A | Rückfahrkamera, Kamera für Anhängerrangierassistent und 4-polige Steckverbindung |
| C19 | 7,5 A | Spannungsversorgungsrelais für Klemme 15 |
| C20 | 7,5 A | Ablagefach mit Mobiltelefonschnittstelle; Steuergerät für Sende-/Empfangsstabilisierung |
| C21 | 10 A | Kraftstoffpumpenrelais |
| C22 | 20 A | Heckscheibenheizung der linken Flügeltür |
| C23 | 40 A | Bordnetzsteuergerät |
| C24 | 7,5 A | Alarmsirene |
| C25 | 30 A | Türsteuergerät Fahrerseite und Türsteuergerät hinten rechts |
| C26 | 30 A | Bordnetzsteuergerät |
| C27 | 15/30 A | ABS-Steuergerät, abhängig von der Ausführung |
| C28 | 25 A | Elektrische Anschlussleiste für externe Nutzung |
| C29 | — | Nicht belegt |
| C30 | 20 A | Heckscheibenheizung der rechten Flügeltür |
| C31 | 40 A | Bordnetzsteuergerät |
| C32 | 10 A | Bremslichtschalter; Kupplungspositionsgeber |
| C33 | 7,5 A | Kühlerlüfter, Steuergeräte der Kühlerlüfter sowie Komponenten der Reduktionsmitteldosierung |
| C34 | 15 A | Luftmassenmesser, Lambdasonde vor Katalysator, NOx-Sensor-Steuergeräte und Steuergerät für Sensorelektronik |
| C35 | 10 A | Kraftstoffdosierventil |
| C36 | 15 A | Öldruckregelventil, Ladeluftkühlmittelpumpe, Pumpe für AGR-Kühler und Zusatzpumpe für Heizung |
| C37 | 7,5 A | Luftmassenmesser, Glühzeitautomatik und Heizelement für Kurbelgehäuseentlüftung |
| C38 | 15 A | Relais für Rundumkennleuchte |
| C39 | 30 A | Türsteuergerät Beifahrerseite und Türsteuergerät hinten rechts |
| C40 | 15 A | Steuergerät für Lenksäulenelektronik |
| C41 | 10 A | Relais für Innenbeleuchtung |
| C42 | 40 A | Bordnetzsteuergerät |
| C43 | 30 A | Bordnetzsteuergerät |
| C44 | 15 A | Signalhornrelais |
| C45 | 20 A | Schalter für Lordosenstütze Fahrersitz bei Linkslenkern beziehungsweise Beifahrersitz bei Rechtslenkern |
| C46 | 30 A | Relais 1 und 2 für Scheibenwischermotor; Gleichspannungs-/Wechselspannungswandler mit 12-V-/230-V-Steckdose |
| C47 | 30 A | Motorsteuergerät |
| C48 | 10 A | Ölstands-/Öltemperaturgeber, Ladedruckregelventil, Abgasklappe, Saugrohrklappe und Bypassventil der AGR-Kühlung |
| C49 | 10 A | Relais, Qualitätssensor und Fördereinheit der Reduktionsmitteldosierung; Stellmotoren der Kühlerjalousie |
| C50 | 40 A | Steuergerät für Frischluftgebläse |
| C51 | — | Nicht belegt |
| C52 | 15 A | Steuergerät für Rundumkennleuchte |
| C53 | — | Nicht belegt |
Relais an der Instrumententafel
Relaisträger an der Instrumententafel
| Position | Relais / Funktion |
|---|---|
| R1 | Signalhornrelais |
| R2 | Nicht belegt |
| R3 | Nicht belegt |
| R4 | Spannungsversorgungsrelais 2 für Klemme 15 |
| R5 | Nicht belegt |
| R6 | Relais für beheizbare Heckscheibe |

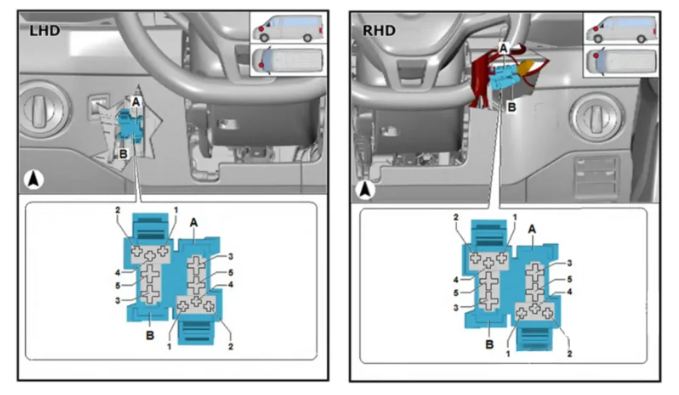

Relaisträger links unter der Instrumententafel
| Position | Relais / Funktion |
|---|---|
| A | Relais 1 für Scheibenwischermotor |
| B | Relais 2 für Scheibenwischermotor |

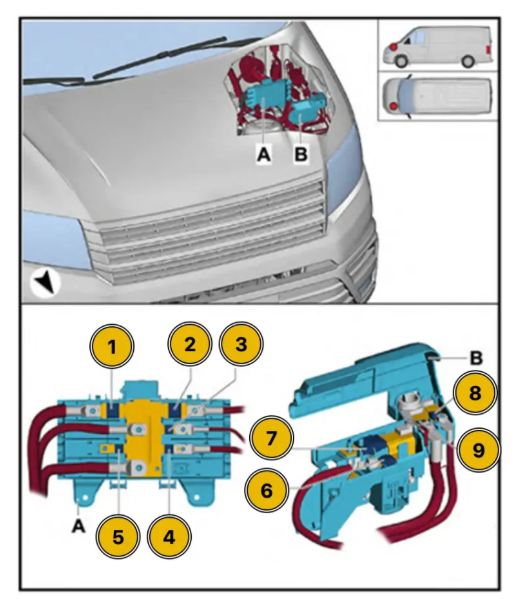

Sicherungshalter F und H im Motorraum
Die Sicherungshalter F und H enthalten Hochstromsicherungen für Generator, Zweitbatterie, Kühlerlüfter, Servolenkung und Aufbauten.
| Nr. | Ampere | Funktion / Komponente |
|---|---|---|
| 1 | 250/400 A | Generator mit Spannungsregler |
| 2 | 300 A | Relais für Ladestromkreis der Zweitbatterie und Zweitbatterie |
| 3 | 60 A | Steuergerät für Glühzeitautomatik |
| 4 | 70/100 A | Steuergeräte und Motoren der Kühlerlüfter |
| 5 | 125 A | Steuergerät für Servolenkung |
| 6 | 200 A | Nicht belegt |
| 7 | 200 A | Anschlussstelle 1 für Ladebordwand beziehungsweise Dreiseitenkipper |
| 8 | 100 A | Versorgung des Sicherungshalters SD bei Fahrzeugen mit Zweitbatterie |
| 9 | 300 A | Nicht belegt |

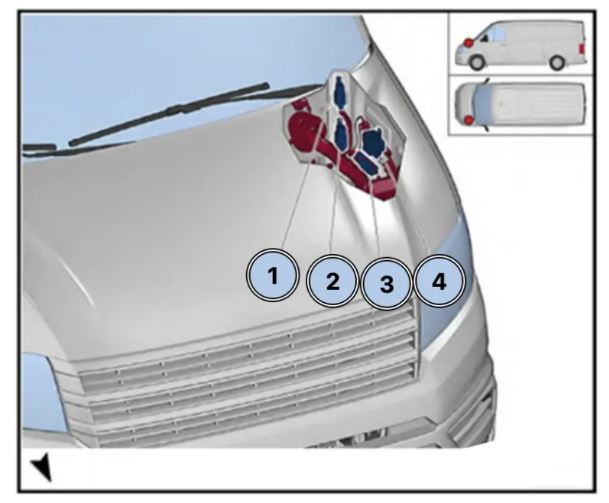

Relais links im Motorraum
| Position | Relais / Funktion |
|---|---|
| 1 | Relais für beheizbare Frontscheibe |
| 2 | Relais 2 für beheizbare Frontscheibe |
| 3 | Steuergerät für Glühzeitautomatik |
| 4 | Relais für Ladestromkreis der Zweitbatterie |
Häufig gesuchte Sicherungen beim VW Crafter 2
Sicherung für 12-V-Steckdose und Zigarettenanzünder
Beim Crafter 2 gibt es keine einzige Sicherung für alle 12-V-Steckdosen. Bei Fahrzeugen ohne Zweitbatterie werden die Steckdosen 4 bis 6 über SB6 mit 20 A und die weiteren Steckdosen über SB9 mit 20 A versorgt. Bei Fahrzeugen mit Zweitbatterie sind SD5 und SD7 mit jeweils 20 A zuständig. Prüfen Sie deshalb zuerst, welche Steckdose ausgefallen ist und ob eine Zweitbatterie eingebaut ist.
Sicherung für Innenbeleuchtung
Das Relais für Innenbeleuchtung wird über SC41 mit 10 A versorgt. Fällt nur eine einzelne Leuchte aus, sollten zusätzlich Leuchtmittel, Schalter und Türkontakt geprüft werden.
Sicherungen für Frontscheibenheizung
Für die beheizbare Frontscheibe sind SB4 mit 50 A und SB41 mit 50 A vorgesehen. Die zugehörigen Relais befinden sich links im Motorraum. Wegen der hohen Stromstärke dürfen diese Sicherungen nicht durch höhere Werte ersetzt werden.
Sicherungen für Anhänger
Das Steuergerät für Anhängererkennung wird über SB44, SB45, SB46 und SB47 mit jeweils 30 A versorgt. Bei einer nachgerüsteten Anhängerkupplung kann eine zusätzliche oder abweichende Absicherung vorhanden sein.
Sicherung für Signalhorn
Das Signalhornrelais ist über SC44 mit 15 A abgesichert. Das Relais befindet sich am Relaisträger der Instrumententafel auf Position R1.
Sicherungen und Relais für Scheibenwischer
Die Relais 1 und 2 des Frontscheibenwischermotors werden über SC1 und SC46 mit jeweils 30 A versorgt. Die beiden Relais sind links unter der Instrumententafel mit A und B gekennzeichnet. Für die Heckwischer kommen je nach Ausstattung SB21, SB25, SB28 und SB58 infrage.
Sicherungen für Heizung und Klimaanlage
Für die Bedieneinheit von Heizung und Klimaanlage ist SB5 mit 15 A vorgesehen. Das Frischluftgebläse wird je nach Produktionsdatum über SB2 oder über SC50 mit 40 A versorgt. Zusatzgebläse sind über SB1 und SB3 mit jeweils 40 A abgesichert.
