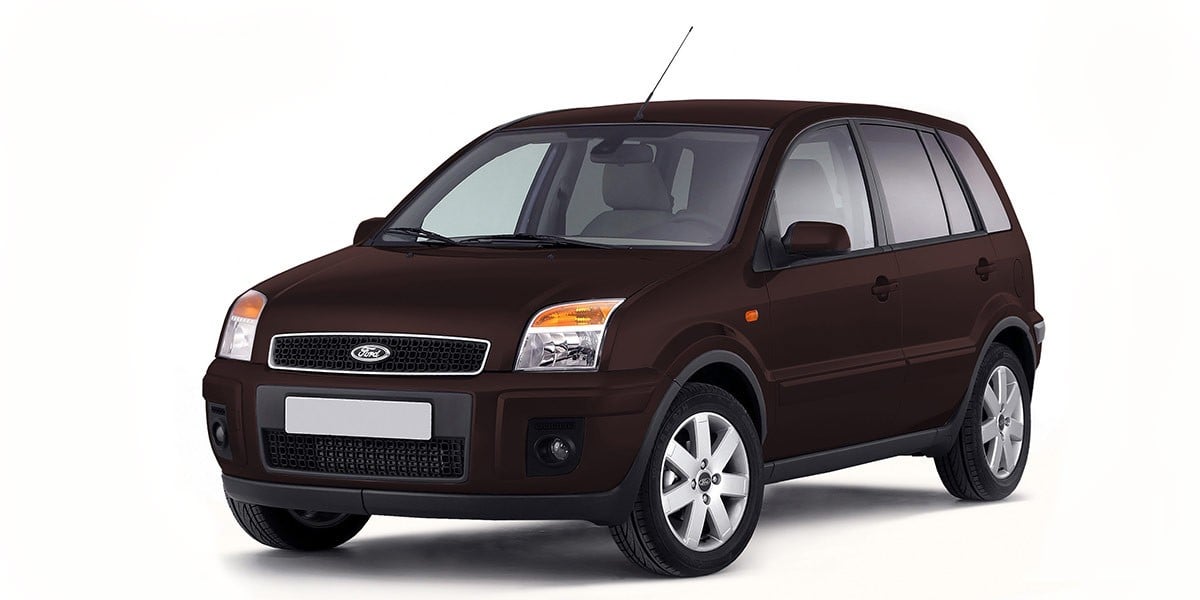

Der in Europa gebaute Kleintransporter Ford Fusion wurde 2002, 2003, 2004, 2005, 2006, 2007, 2008, 2009, 2010 und 2011 in einem Werk in Deutschland mit Benzin- und Dieselmotoren von 1,2, 1,4 und 1,6 Litern produziert. In dieser Zeit wurde das Auto einmal umgestaltet.
In unserem Material finden Sie eine Beschreibung der Sicherungs- und Relaisblöcke des Ford Fusion sowie deren Diagramme und Fotos. Separat vermerken wir die für den Zigarettenanzünder zuständige Sicherung. Abschließend bieten wir Ihnen ein vollständiges Reparatur- und Wartungshandbuch zur Überprüfung an.
Der Zweck der Blockdiagrammelemente kann von den dargestellten abweichen. Überprüfen Sie die Beschreibung anhand Ihrer technischen Dokumentation.
Ford Fusion Sicherungskasten im Motorraum Belegung
Montageblock
Es wird seitlich am Pluskabel der Batterie angebracht und besteht aus Hochleistungssicherungseinsätzen. Um darauf zuzugreifen, müssen Sie den Akku selbst anheben.
Planen
Bezeichnung
FА | 80A Zusatzheizung (RTS-Heizung) |
FB | 60A Getriebe |
FC | 60A Zusatzheizung (RTS-Heizung)/Glühkerzen (Dieselmotor) |
FD | 40A-Lüfter und Klimaanlage |
FE | 60A-Beleuchtungsausrüstung und allgemeines elektronisches Modul (GEM) |
FF | 60A Zündung |
FG | 60A Motor und Beleuchtungsausrüstung |
FH | 60A Beheizte Windschutzscheibe, ABS, ESP, Glasheber |
Relaisblock
Dieser Block befindet sich neben der Batterie und sieht aus wie ein Quadrat.
Planen
Dekodierung
- R1 – A/C-Abschaltung bei Vollgas
- R2 – Hochgeschwindigkeits-Motorkühlgebläsemodus
- R3 – Zusatzheizung (RTS-Heizung)
- R4 – Zusatzheizung (RTS-Heizung)
Ford Fusion Sicherungskasten im Fahrgastraum
Der Hauptblock mit Sicherungen und Relais befindet sich in der Kabine hinter dem Handschuhfach. Um darauf zuzugreifen, müssen Sie die Seiten der Wand leicht zusammendrücken.
Der aktuelle Verwendungszweck wird als Diagramm auf der Rückseite des Umschlags angezeigt.
Foto – Diagramm
Beschreibung der Sicherungen
F1 | Reservieren |
F2 | Anhänger |
F3 | Anhänger |
F4 | 10A Heizung (Klimaanlage) und Innenraumlüftungssystem |
F5 | 20A Antiblockiersystem (ABS) |
F6 | 30A Antiblockiersystem (ABS) |
F7 | 15A Durashift EST-Getriebe |
F8 | 7,5A Elektrischer Antrieb der Außenspiegel |
F9 | 10A Linker Abblendlichtscheinwerfer |
F10 | 10A Abblendlicht rechts |
F11 | 15A Beleuchtung beim Fahren bei Tageslicht |
F12 | 15A Einspritzstromkreis, Einspritzcomputer |
F13 | 20A Motorsteuerungssystem (Diesel) |
F14 | 30A Starter |
F15 | 20A Kraftstoffpumpe |
F16 | 3A Einspritzrelais-Stromversorgungskreis, Einspritzcomputer |
F17 | 15A Außenbeleuchtungsschalter |
F18 | 15A Autoradio |
F19 | 15A Beleuchtung beim Fahren bei Tageslicht |
F20 | 7,5 A Instrumententafel, Sleep-Timer, Nummernschildbeleuchtung |
F21 | Reservieren |
F22 | 7,5A Standlicht links |
F23 | 7,5A Standlicht rechts |
F24 | 20A Zentralverriegelung und Alarmhupe |
F25 | 15A Warnblinkanlage |
F26 | 20A Elektrische Heizung der Heckscheibe der Heckklappe |
F27 | 15A Hupe |
F28 | 3A Batterie, Anlasser |
F29 | 15A Feuerzeug |
F30 | 15A Zündanlage |
F31 | 10A Außenbeleuchtungsschalter |
F32 | 7,5A Elektrisch beheizbare Außenspiegel |
F33 | 7,5A Instrumentenschalter |
F34 | Reservieren |
F35 | 7,5A Beheizbare Vordersitze |
F36 | 30A Fensterheber |
F37 | 3A Antiblockiersystem (ABS) |
F38 | 7,5 A Allzweck-Elektronikeinheit |
F39 | 7,5A Airbags |
F40 | 7,5A Automatikgetriebe |
F41 | Reservieren |
F42 | 30A beheizte Windschutzscheibe |
F43 | 30A beheizte Windschutzscheibe |
F44 | 3A Autoradio |
F45 | 15A Bremslichter |
F46 | 20A Scheibenwischer und -waschanlage |
F47 | 10A Heckklappenscheibenwischer |
F48 | 7,5A Rückfahrlicht |
F49 | 30A Elektroheizungsmotor |
F50 | 20A Nebelscheinwerfer |
F51 | 15A-Sicherung für zusätzlichen Zigarettenanzünder |
F52 | 10A Linker Fernlichtscheinwerfer |
F53 | 10A Rechter Fernlichtscheinwerfer |
Der Zigarettenanzünder wird über die Sicherungen Nr. 29 und 51 mit 15 A gesteuert.
Bitte beachten Sie, dass das Gem, eine Einheit unter der Instrumententafel auf der Fahrerseite hinter dem Handschuhfach, auch für den Betrieb der Zentralverriegelung, der Warnblinkanlage, der Blinker, der Scheibenwischer, der Innenbeleuchtung und des Diagnosesystems verantwortlich ist .
Wenn Sie Fragen haben, stellen Sie diese in den Kommentaren.
