Citroen Berlingo Sicherungskasten

Citroen Berlingo ist ein leichtes Nutzfahrzeug, das seit 1996 in verschiedenen Modifikationen und Konfigurationen hergestellt wird. Die erste Generation wurde 1997, 1998, 1999, 2000, 2001, 2002, 2003, 2004, 2005, 2006 und 2007 auf den Markt gebracht. Nach einem kompletten Update wurde die 2. Generation in den Jahren 2008, 2009, 2010, 2011, 2012, 2013, 2014, 2015, 2016, 2017, 2018, 2019 und bis heute produziert. Wir präsentieren Informationen zu allen Sicherungen und Relaisblöcken des Citroen Berlingo für die 1. und 2. Generation mit einer detaillierten Beschreibung der Schaltungen.

Die wichtigsten elektrischen Sicherungsblöcke für die beiden Generationen befinden sich :

• links unter dem Armaturenbrett (unter der Abdeckung)
• im Motorraum (in der Nähe der Batterie unter der Schutzabdeckung).

Citroen Berlingo 1 Sicherungskasten Motorraum

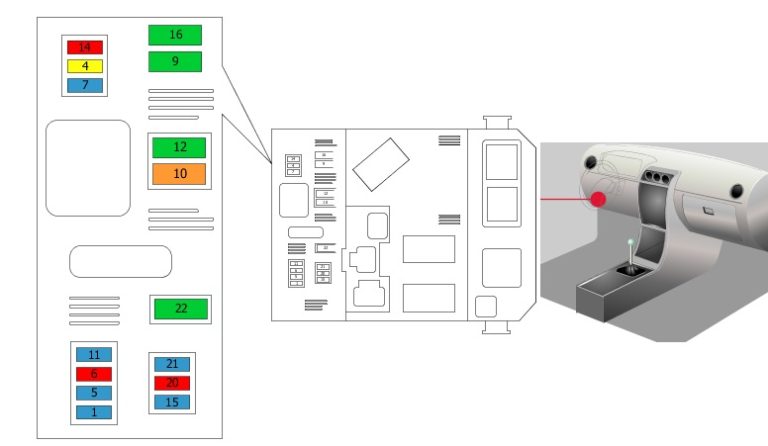

Berlingo 1 Sicherungen Innenraum

Für den Zigarettenanzünder sind die Sicherungen Nr. 1 und 22 zuständig.

Citroen Berlingo 2 Sicherungskasten Motorraum

Blöcke unter der Haube. Hauptblock mit Sicherungen und Relais

• F1 20A Motorsteuerrechner – Stromversorgung des elektrischen Steuergeräts für die zweistufige Lüftergruppe
• F2 15A akustischer Alarm
• F3 10A Scheibenwaschanlage vorne und hinten
• F4 20A Scheinwerferwaschanlage
• F5 15A + Batterie Kraftstoffheizsystem DV6 – Kraftstoffpumpe TU5JP4
• F6 10A + Nachkontakt-Computer und duales ABS/ESP-Relais – Lenkwinkelsensor – Gyrometer-Beschleunigungsmesser, Stabilitätskontrollsystem – elektrischer Servolenkungspumpenmechanismus
• F7 10A Kontakt Bremssensor – Kupplungspedal-Endschalter
• F8 25A Starterwicklung
• F9 10A nach Kontaktschutz-Blockiermodul 3 Relais – Motor für Leuchtweitenregulierung
• F10 30A Zündspulensteuerung TU5JP4 – Einspritzdüsensteuerung TU5JP4 – Stromversorgung für das Magnetventil der DV6-Einspritzpumpe
• F11 40A aktiviert das Gebläserelais
• F12 30A Frontwischer-Low- und High-Speed-Steuerung
• F13 40A nach Kontakt Power SM (intelligentes Servicemodul)
• F14 30A Steuerung der Abgastemperatur-Rückgewinnungspumpe
• F15 10A rechter Fernlichtscheinwerfer
• F16 10A linker Fernlichtscheinwerfer
• F17 15A Abblendlicht links
• F18 15A Abblendlicht rechts
• F19 15A Magnetventil für Behälterreinigung TU5JP4 – Sauerstoffsensoren am Einlass und Auslass TU5JP4 – Magnetventil für das Turbolader-Luftheizsystem 1-2 DV6
• F20 10-A-Flüssigkeits-im-Kraftstoff-Sensor DV6 – Magnetventil zur Druckregelung im Turbolader DV6 – Magnetventil zur Auslasstemperaturregelung
  F21 5-A-Luftmengenmesser DV6 – Stromversorgung zur elektrischen Steuereinheit für das Maxi-Sicherungsmodul der zweistufigen elektrischen Lüftergruppe (PSF1)

Citroen Berlingo Relais Belegung

• R1 Hauptrelais des Motormanagementrechners
• R2 Stromkreisrelais des Motorsteuercomputers
• R3 Luftversorgungsrelais
• R4 Scheibenwischerrelais
• R5-Relais für langsame Frontscheibenwischer – Relais für schnelle Frontscheibenwischer
• R6 Verteilerrelais + nach Kontakt
• R7 Klimaanlagenlüfterrelais
• R8-Starterrelais
• R9-Relais für Scheibenwaschanlage vorne
• R10 Relais für Heckscheibenwaschanlage
• R11 Scheinwerferwascherrelais
• R12 Hupenrelais

Batterieabdeckungsblock

1. Ladestatusmodul – 5A
2. Diagnosestecker – 15A
3. Widerstand des Bremspedalschalters – 15 A
4. –
5. Stromversorgung der elektrischen Pumpengruppe der Servolenkung – 80 A
6. Vor-Nachheiz-Steuermodul – 70 A
7. Schutzblockiermodul 3 Relais – 100A
8. –
9. –
10. Einfaches Motorschutzrelais – 30A

Berlingo 2 Sicherungen Innenraum

Hauptblöcke unter der Platte links

1. 15A – Heckscheibenwischer
2. –
3. 5A – Airbag
4. 10A – Klimaanlage, Diagnosestecker, Rückspiegel, Scheinwerfersteuerung
5. 30A – Fensterheber
6. 30A – Schlösser
7. 5A – Deckenleuchte hinten, Deckenleuchte vorne, Schiebedach
8. 20A – Autoradio, CD-Wechsler, Display, Reifendruckkontrolleinheit, Sicherheitsalarm und Sirene
9. 30A – 12V-Steckdosen vorne und hinten
10. 15A – Oberer Teil der Lenksäule
11. 15A – Schwachstromkreis des Zündschalters
12. 15A – Regen- und Lichtsensor, Airbag
13. 5A – Instrumententafel
14. 15A – Parktronic, Bedienfeld der Klimaanlage, Lautsprecheranlage
15. 30A – Stromversorgung für Schließanlage
16. –
17. 40A – Beheizbare Heckscheibe und Spiegel

Sicherung Nummer 9 ist für den Zigarettenanzünder zuständig.

Relaisbeschreibung

• R1 – Relais für elektrische Fensterheber vorn
• R2 – Heckscheibenwischerrelais
• R3 – Zubehörrelais + ACC
• R4 – Türverriegelungsrelais
• R5 – Superverriegelungsrelais der Hintertür
• R6 – Relais für die Superverriegelung der Vordertür
• R7 – Computer-Weckrelais
• R8 – Relais für beheizbare Heckscheibe

Blockdiagramm 2

1. –
2. 20A – Sitzheizung
3. –
4. 15A – Relais zum Anklappen der Rückspiegel
5. 15A – Steckdosenrelais zum Anschluss des Kühlfachs

Zusätzlicher Block

Wenn das Fahrzeug mit den entsprechenden Systemen ausgestattet ist, ist ein zusätzlicher Sicherungsblock für die Anhängerkupplung und den Anhänger sowie andere Karosseriemodifikationen und Fahrerhausplattformen installiert. Es befindet sich hinter der restriktiven Trennwand auf der rechten Seite.

Hier befinden sich:

• 15A – Zündschaltrelais, optionaler Generator
• 15A – Anhängerstromversorgung 12V
• 15A – Konstantstromversorgungskreis für Transformatoren
• 40A – Warnblinkanlage
