Beim Mercedes-Benz Vito und Viano der Baureihe W639 befinden sich die Sicherungen der Grundausstattung im Hauptsicherungskasten im Motorraum. Zusätzliche Sicherungen und Relais für Sonderausstattungen sitzen unter dem Fahrersitz. Auf dieser Seite finden Sie die Einbauorte, eine nachvollziehbare Beispielbelegung und Hinweise zu häufig gesuchten Stromkreisen. Die Baureihe W639 wurde in unterschiedlichen Ausführungen von 2003 bis 2014 gebaut.
Wichtig: Die nachfolgenden Tabellen geben die Belegung aus der Mercedes-Benz-Betriebsanleitung für den Viano W639 vom September 2011 wieder. Bei einem Vito, einem anderen Baujahr oder einer anderen Ausstattung können Steckplätze und Sicherungswerte abweichen. Maßgeblich ist die fahrzeugspezifische Sicherungsbelegungskarte, die laut Betriebsanleitung in der Dokumententasche im Handschuhfach liegt. Verwenden Sie niemals eine Sicherung mit einem anderen Nennwert als für Ihr Fahrzeug vorgesehen.
Wo sitzt der Sicherungskasten beim Mercedes Vito W639?
Der Hauptsicherungskasten befindet sich im Motorraum. In ihm sitzen der Sicherungs- und Relaisträger sowie weitere Sicherungsblöcke. Der zweite Sicherungskasten befindet sich unter dem Fahrersitz und enthält vor allem zusätzliche Stromkreise für die jeweilige Ausstattung. Schalten Sie vor dem Prüfen einer Sicherung die Zündung und die betroffenen elektrischen Verbraucher aus. Schließen Sie die Abdeckung im Motorraum anschließend sorgfältig, damit keine Feuchtigkeit eindringt.

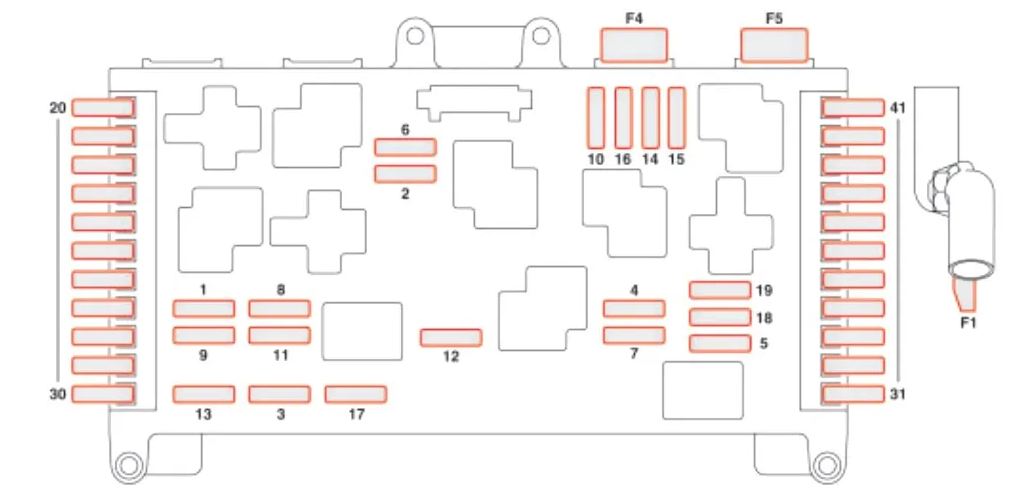

Vito W639 Sicherungsbelegung im Motorraum
Die folgende Belegung des Sicherungs- und Relaisträgers (SRB) ist ein Beispiel aus der Mercedes-Benz-Betriebsanleitung für den Viano W639 vom September 2011. Die Zahl in der ersten Spalte ist die Steckplatznummer; die dritte Spalte nennt den Sicherungswert.
| Nr. | Abgesicherter Stromkreis | A |
|---|---|---|
| 1 | Frontscheibenwischer | 30 |
| 2 | Hupe | 15 |
| 3 | Bremslichtschalter | 5 |
| 4 | Heizung | 7,5 |
| 5 | Diagnoseanschluss, Lichtschalter und Kombiinstrument | 5 |
| 6 | Motorkomponenten | 5 |
| 7 | Heckscheibenwischer | 30 |
| 8 | Klemme 87 (1) | 10 |
| 9 | Klemme 87 (2) | 15 |
| 10 | Klemme 87 (3) | 10 |
| 11 | Klemme 30 Z, Motor | 7,5 |
| 12 | Heckscheibenheizung | 30 |
| 13 | Zündschloss und Kombiinstrument | 7,5 |
| 14 | Bremssystem | 7,5 |
| 15 | Leuchtweitenregulierung | 5 |
| 16 | Anlasser | 20 |
| 17 | Kraftstoffpumpe | 15 |
| 18 | Zigarettenanzünder und Handschuhfachbeleuchtung | 15 |
| 19 | Radio | 5 |
| 20 | Zündspulen (Benziner) / Luftmassenmessung HFM (Diesel) | 15 / 5 |
| 21 | Elektronisches Wählhebelmodul | 7,5 |
| 22 | Fahrtenschreiber | 7,5 |
| 23 | Steuergerät (Bezeichnung abhängig von der Ausführung) | 10 |
| 24 | Nicht belegt | – |
| 25 | Anhängersteuergerät | 5 |
| 26 | Batterietrennrelais | 5 |
| 27 | Klemme 15, Aufbauhersteller | 5 |
| 28 | Klemme 87, Getriebesteuergerät | 10 |
| 29 | Anfahrhilfe und Motorhaubenschalter | 5 |
| 30 | PARKTRONIC | 7,5 |
| 31 | Nicht belegt | – |
| 32 | Rückfahrkamera | 5 |
| 33 | Steuergerät für automatische Kindersitzerkennung | 10 |
| 34 | Klemme 15R, Aufbauhersteller | 5 |
| 35 | Dachbedieneinheit | 7,5 |
| 36 | Lordosenstütze | 10 |
| 37 | Beleuchtung der Make-up-Spiegel | 7,5 |
| 38–39 | Nicht belegt | – |
| 40 | Motorstromkreis, Diesel / Benziner | 10 / 20 |
| 41 | Motorstromkreis, Diesel / Benziner | 10 / 20 |

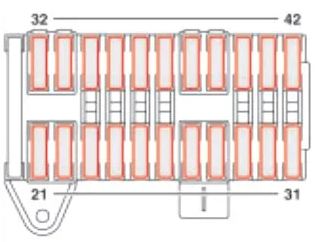

Zusätzlicher Sicherungsblock F34 im Motorraum
Auch die folgenden Werte beziehen sich ausschließlich auf die genannte Betriebsanleitung. Nicht belegte Steckplätze sind keine allgemeingültige Aussage für sämtliche Fahrzeuge der Baureihe.
| Nr. | Abgesicherter Stromkreis | A |
|---|---|---|
| 21 | Lichtschalter und obere Bedieneinheit | 5 |
| 22 | Unterhaltungssystem im Fond | 7,5 |
| 23 | Innenbeleuchtung | 10 |
| 24 | Dachbedieneinheit | 7,5 |
| 25 | Schiebedach im Fond | 25 |
| 26 | Funkempfänger der Zusatzheizung | 5 |
| 27 | Klimaanlage oder Klimatisierungsautomatik | 7,5 |
| 28–29 | Nicht belegt | – |
| 30 | Sitzheizung | 30 |
| 31–32 | Nicht belegt | – |
| 33 | Diagnoseanschluss | 10 |
| 34–35 | Nicht belegt | – |
| 36 | Scheinwerferreinigungsanlage | 30 |
| 37 | Signalhorn der Alarmanlage | 10 |
| 38 | Elektrische Lenksäulenverriegelung | 20 |
| 39 | Vorderes Gebläse | 40 |
| 40 | Ventile des Bremssystems | 25 |
| 41 | Rückförderpumpe des Bremssystems | 40 |
| 42 | Nicht belegt | – |
Zusätzlicher Sicherungsblock F35 im Motorraum
| Nr. | Abgesicherter Stromkreis | A |
|---|---|---|
| 21 | 12-Volt-Steckdose im Fond, links | 15 |
| 22 | 12-Volt-Steckdose im Fond, rechts | 15 |
| 23 | Steckdose der Anhängerkupplung | 20 |
| 24 | Anhängererkennung | 25 |
| 25 | Elektrische Fahrersitzverstellung | 30 |
| 26 | Elektrische Beifahrersitzverstellung | 30 |
| 27 | Elektrische Schiebetür links | 30 |
| 28 | Elektrische Schiebetür rechts | 30 |
| 29 | Gebläse im Fond | 30 |
| 30 | Kompressor der Luftfederung | 40 |
| 31 | Kraftstoffpumpe | 20 |
| 32 | Reifendruckkontrolle | 5 |
| 33 | Nicht belegt | – |
| 34 | Komfortelektronik: fahrzeugspezifische Belegung prüfen | 5 |
| 35 | Steuergerät der Zusatzheizung | 20 |
| 36 | Nicht belegt | – |
| 37 | Klimaanlage im Fond | 5 |
| 38–39 | Nicht belegt | – |
| 40 | 12-Volt-Steckdose hinten rechts (so in der Betriebsanleitung bezeichnet) | 15 |
| 41 | Steuergerät für Dachzeichen | 10 |
| 42 | Nicht belegt | – |
Zusätzliche Sicherungen unter dem Fahrersitz
Für Sonderausstattungen befindet sich ein weiterer Sicherungskasten unter dem Fahrersitz. Öffnen Sie die Abdeckung am Sitzkasten und vergleichen Sie die vorhandenen Sicherungen mit der fahrzeugspezifischen Belegungskarte. Nicht jede der folgenden Positionen ist in jedem Vito vorhanden.
| 12 | 25 | ABS-Steuermodul (Kl. 30) |
| 10 | Heizungssteuergerät | |
| 13 | 30 | Pneumatischer Stoßdämpferkompressor |
| 14 | 7.5 | Zusatzheizungs-Arbeitsausrüstung, Anhänger-Zusatzlicht-Signalisierungsmodul, pneumatisches Stoßdämpfer-Steuermodul, Fahrtenschreiber (Kl. 30) |
| 15 | 7.5 | Zwei-Wege-Funkgerät |
| 16 | 15 | Klimakompressor-Relais, Klima-Lichtschalter- und -Steuermodul, Motor-Restwärmespeicher-Steuermodul (Klemme 15), Taxameter |
| 17 | 15 | Automatikgetriebe-Steuermodul (Klemme 15), Positionsschalter und Lichtschalter, Notabschaltung der Klimaanlage, M111 und OM601 (Anzeigelampe für Getriebestörung) |
| 18 | 10 | Autotelefon, Mobiltelefon, Einbruchmeldezentrale, Spiegelverstellung (links, rechts, nach innen geneigt) |
| 19 | 10 | Tageslichtrelais K69 |
| 15 | Kurbelgehäuseentlüftung (Diesel) | |
| Klemme 15 (Benzinmotor) | ||
| 20 | 10 | Tageslichtrelais K68 |
| 15 | Klemme 15 (Benzinmotor) | |
| 21 | 10 | Relais K71 (Kl. 58) |
| 15 | Zündspule (Benzinmotor) | |
| 22 | 40 | Frontheizung |
| 20 | Kraftstoffpumpe (Benzinmotor) | |
| 23 | 25 | Sitzheizung / Positionsverstellung rechts, Heckwischerrelais (Klemme 15) |
| 7.5 | ECU – Motorsteuergerät (Diesel) | |
| 24 | 30 | Sitzheizung/Positionsverstellung links |
| 25 | ECU – Motorsteuergerät (Diesel) | |
| 25 | 10 | Relais für Standheizung und Wasserpumpe, Steuergerät für Restwärme des Motors (Klemme 30) |
| 26 | 20 | Relais für Fernlichtwaschanlage |
| 25 | Steuergerät für Heizungsverstärker (Diesel), Zusatzheizung mit Heizungsverstärker | |
| 27 | 25 | Steuergerät für Zusatzwasserheizung (Kl. 30), Motorkühler (Turbodiesel) |
| 28 | 15 | D+ Kontaktrelais, Tagfahrlichtrelais K89 |
| 29 | 10 | Tagfahrlicht K69 Relais |
| 30 | 10 | Tagfahrlicht K68 Relais |
| 31 | 10 | Relaisklemme 58 |
| 32 | 30 | Sitzheizung – Sitz links, Sitzverstellung – Sitz links |
| 33 | 25 | Sitzheizung – rechter Sitz Sitzverstellung – rechter Sitz |
| 34 | 7.5 | Wasserabscheider |
| 35 | 7.5 | Heckheizung/Klimaanlage |
| 36 | 15 | Heckheizung/Klimaanlage |
| M1 | 40 | Motorlüfter (ohne Klimaanlage) |
| 60 | Motorlüfter (mit Klimaanlage) | |
| M2 | 50 | ABS-Steuermodul |
| 60 | ||
| M3 | 40 | M104.900 (Sekundärluftpumpe) |
| M111 und OM601 (nicht verwendet) | ||
Vito W639 Relaisbelegung: Was ist gesichert?
Der W639 besitzt Relais sowohl im Hauptsicherungskasten als auch, abhängig von der Sonderausstattung, im Sitzkasten. Eine allgemeingültige Nummernfolge für sämtliche Baujahre, Motoren und Ausstattungen gibt es nicht. Prüfen Sie die Beschriftung des vorhandenen Relaisträgers und die zum Fahrzeug gehörende Belegungskarte, bevor Sie ein Relais identifizieren oder tauschen. Ein fehlendes Relais in einem unbelegten Steckplatz ist nicht automatisch ein Defekt. Bei Ausfall von Anlasser, Kraftstoffpumpe, Gebläse oder Heckscheibenheizung kontrollieren Sie zuerst den zugehörigen Stromkreis und lassen Sie die Relaisfunktion bei Bedarf fachgerecht prüfen.
| NEIN. | Funktion |
|---|---|
| K91 | Blinkerrelais rechts |
| K90 | Linkes Blinkerrelais |
| K4 | Relais für Stromkreis 15 |
| K10 | Pneumatischer Stoßdämpferkompressor |
| K19 | Scheinwerferreinigungsrelais |
| K39 | Kraftstoffpumpenrelais |
| K27 | Entlastungssitzrelais |
| K6 | ECU-Relais |
| K103 | Relais der Kühlmittel-Förderpumpe |
| K37 | Hupenrelais |
| K26 | Kontrollleuchten zur elektronischen Niveauregulierung |
| K83 | Nebelscheinwerferrelais |
| K29 | Heizungsrelais (ZHE) |
| K70 | Relais für Stromkreis 15 |
| K1 | Anlasserrelais |
| V9 | ATA 1 |
| V10 | ATA 2 |
| V8 | Diodenheizung (ZHE) |
| K71 | Relaisklemme 58 |
| K68 | Tagfahrlicht K68 Relais |
| K69 | Tagfahrlicht K69 Relais |
| K88 | Relais 1 Nebelscheinwerfer (DRL) |
| K89 | Relais 2 Nebelscheinwerfer (DRL) |
Häufig gesuchte Sicherungen beim Mercedes Vito W639
Sicherung für Zigarettenanzünder und 12-Volt-Steckdosen
In der hier gezeigten Beispielbelegung schützt SRB-Steckplatz 18 den Zigarettenanzünder und die Handschuhfachbeleuchtung mit 15 A. Weitere 12-Volt-Steckdosen können getrennt abgesichert sein: im F35-Beispiel die Steckplätze 21 und 22 für den Fond sowie Steckplatz 40 für eine hintere Steckdose. Prüfen Sie daher zuerst, welche Steckdose nicht funktioniert. Ein defektes Ladegerät oder ein Fremdkörper in der Buchse kann die Sicherung erneut auslösen.
Sicherung für die Kraftstoffpumpe
In der Beispielbelegung sind die Kraftstoffpumpe an SRB 17 mit 15 A und ein weiterer Kraftstoffpumpen-Stromkreis an F35 31 mit 20 A aufgeführt. Daraus folgt nicht, dass beide Sicherungen in jedem Fahrzeug verbaut sind. Wenn der Motor nicht anspringt, prüfen Sie die zum Fahrzeug passende Sicherungskarte und lassen Sie bei wiederholtem Ausfall die Ursache in einer Fachwerkstatt suchen.
Sicherung für Radio und Gebläse
Das Radio ist in der gezeigten Belegung über SRB 19 mit 5 A abgesichert. Für das vordere Gebläse ist F34 39 mit 40 A vorgesehen; für das Gebläse im Fond F35 29 mit 30 A. Die Klimasteuerung besitzt weitere eigene Stromkreise. Prüfen Sie daher bei einem Gebläseausfall nicht nur eine Sicherung, sondern zuerst, ob das vordere oder hintere System betroffen ist.
Häufige Fragen zum Vito W639 Sicherungskasten
Ist die Belegung beim Vito und Viano W639 identisch?
Nein, nicht zwingend. Beide gehören zur Baureihe W639, doch Motor, Baujahr und Ausstattung beeinflussen die Stromkreise. Die Tabellen auf dieser Seite sind ein dokumentiertes Beispiel aus einer Viano-Betriebsanleitung von 2011.
Wo finde ich die genaue Sicherungskarte für mein Fahrzeug?
Laut Mercedes-Benz befindet sich die Sicherungsbelegungskarte in der Dokumententasche im Handschuhfach. Sie ist für die konkrete Fahrzeugausstattung wichtiger als eine allgemeine Online-Tabelle.
Kann ich eine Sicherung mit höherem Amperewert einsetzen?
Nein. Verwenden Sie nur den vorgeschriebenen Wert und überbrücken Sie defekte Sicherungen nicht. Brennt die neue Sicherung erneut durch, muss die Ursache des Kurzschlusses oder der Überlastung gefunden werden.
