Fiat 500 ist ein kompaktes Stadtauto mit Frontantrieb. Die Standardversion hat drei Türen und bietet Platz für vier Personen. Ähnlich wie der Volkswagen New Beetle und der BMW MINI hat dieses Auto Retro-Akzente im Außendesign. In diesem Material werden wir die Sicherungskreise des Fiat 500 der 2. Generation (Fabrikindex 150) 2007, 2008, 2009, 2010, 2011, 2012, 2013 der Veröffentlichung im Detail analysieren.
Hier finden Sie die Standorte und Fotos der Montageblöcke. Separat notieren wir die Sicherungen, die für den Zigarettenanzünder und die Kraftstoffpumpe verantwortlich sind
Alle Sicherung Fiat 500
Allgemeines Layout von elektronischen Komponenten in einem Auto.
| NEIN. | Komponente |
| 1 | ABS-Steuermodul |
| 2 | Luftmodul – Dachhimmel |
| 3 | Steuermodul für Klimaanlage/Heizung – im Bedienfeld |
| 4 | Aufprallsensor Fahrersicherheit – B-Säule |
| 5 | Crashsensor für Beifahrerairbag – B-Säule |
| 6 | Airbag-Aufprallsensor vorne |
| 7 | Verstärker der Audioeinheit – hinter der rechten Heckverkleidung |
| 8 | Audioblock |
| 9 | Batterie |
| 10 | Data Link Connector (DLC) |
| 11 | Rückspiegel-Steuermodul – im Fahrertürgriff |
| 12 | Steuergerät für Servolenkung |
| 13 | Motorsteuergerät (ECM) |
| 14 | Sicherungs-/Relaiskasten, Motorraum |
| 15 | Sicherungs-/Relaiskasten, Innenraum |
| 16 | Tonsignal |
| 17 | Scheinwerfereinsteller links |
| 18 | Scheinwerferkorrektor rechts |
| 19 | Relais für beheizbare Heckscheibe – im Motorraum-Sicherungskasten |
| 20 | Drehzahlwiderstand des Heizgebläses – im Heizblock |
| 21 | Wegfahrsperrenspule – neben dem Zündschalter |
| 22 | Instrumentensteuermodul |
| 23 | Multifunktionssteuergerät – Funktionen: Zentralverriegelung, elektrische Fensterheber, Nebelscheinwerfer, Alarmanlage, Scheinwerfer, Wegfahrsperre, Blinker, Nebelschlussleuchte, Heckscheibenwischer |
| 24 | Einparkhilfe-Steuermodul – hinter der rechten hinteren Polsterung |
| 25 | Fahrergurtstraffer – B-Säule |
| 26 | Beifahrer-Gurtstraffer – B-Säule |
| 27 | Subwoofer – unter dem Sitz |
| 28 | Schiebedachsteuermodul – in der Decke |
| 29 | Steuermodul des zusätzlichen Rückhaltesystems (SRS) – unter der Mittelkonsole |
| 30 | Telematik-Steuermodul – hinter der linken hinteren Polsterung |
| 31 | Getriebesteuermodul (TCM) |
| 32 | Geschwindigkeitssensor seitlich – unter der Mittelkonsole |

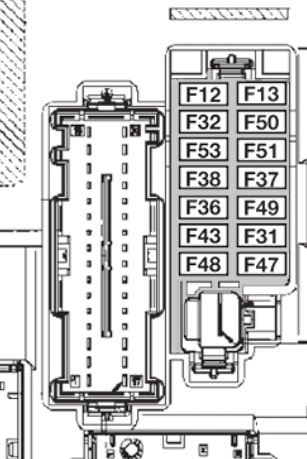

Fiat 500 Sicherungskasten Innenraum
Befindet sich unter der Instrumententafel auf der Fahrerseite. Um an die Sicherungen zu gelangen, muss die Schutzabdeckung entfernt werden.
Blockschaltbild der Kabinensicherung
| NEIN. | Beschreibung | Aktuell, a |
| 1 | Rechte Scheinwerfer | 7.5 |
| 2 | Beleuchtung und Beleuchtung des Gepäckraums | 7.5 |
| 3 | Armaturenbrett | 5 |
| 4 | Zentralverriegelung | 20 |
| 5 | Bluetooth-Steuereinheit | 10 |
| Klimakontrolle | ||
| Diagnosestecker | ||
| Radio-Tonbandgerät | ||
| 6 | Scheiben- und Heckscheibenwaschanlage | 7.5 |
| 7 | Elektrisches Beifahrerfenster | 20 |
| 8 | Abblendlicht, Leuchtweitenregulierung | 7.5 |
| 9 | Airbags | 7.5 |
| 10 | Bluetooth-Steuereinheit | 7.5 |
| Klimakontrolle | ||
| Bremslichtschalter | ||
| Radio | ||
| Kupplungsschalter | ||
| 11 | Bremslichtschalter | 5 |
| Schalttafel | ||
| 12 | Rückfahrlichtschalter, Parktronic-Sensor | 5 |
| Elektrische Spiegel | ||
| 13 | Anschlussblock Motorraum | 5 |
| 14 | Fensterheber auf der Fahrerseite | 20 |

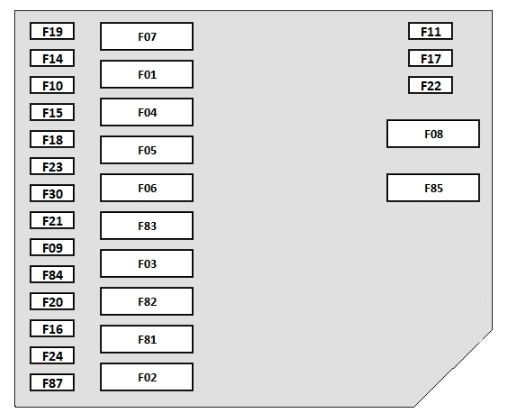

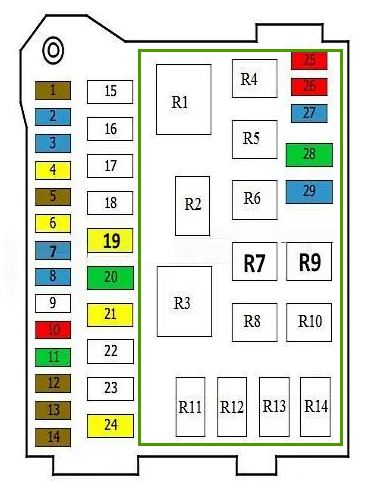

Fiat 500 Sicherungskasten Motorraum
Befindet sich hinter einer Schutzabdeckung in der Nähe der Batterie.
| NEIN. | Entschlüsselung | Aktuell, a |
| 1 | Klimakompressor | 7.5 |
| 2 | Fernlicht | 7.5 |
| 3 | Tonsignal | 15 |
| 4 | elektrisches Schiebedach | 20 |
| 5 | Motorsteuerung | 7.5 |
| 6 | Bremssteuerung (BS) | 20 |
| 7 | Nebellichter | 15 |
| 8 | Kraftstoffmodul (Kraftstoffpumpensicherung) | 15 |
| 9 | Reservieren | – |
| 10 | Übertragung | 10 |
| 11 | Elektrische Beheizung der Rückspiegel | 30 |
| Heckscheibenheizung | ||
| 12 | Motorsteuerung | 7.5 |
| Halbautomatisches Getriebe | ||
| 13 | Berganfahrhilfe, Elektrische Servolenkung, Bremsregelsystem (BS) | 7.5 |
| 14 | Rückfahrscheinwerfer, Durchflussmesser, Relais R8, R10, R11, R13 | 7.5 |
| 15 | Lüfter, hohe Geschwindigkeit | 30/40 |
| 16 | Karosseriesteuergerät | 60 |
| 17 | Unterdruckpumpe bremsen | 40 |
| 18 | elektrisches Lenkrad | 70 |
| 19 | Lüfter, niedrige Geschwindigkeit | 20/30 |
| 20 | Sequenzielles Getriebe | 30 |
| 21 | Zündschloss | 20 |
| 22 | Wird nicht benutzt | – |
| 23 | Wird nicht benutzt | – |
| 24 | HiFi-Verstärker | 20 |
| Subwoofer | ||
| 25 | Motorsteuerung | 10 |
| 26 | Motorsteuerung | 10 |
| 27 | Zündspule | 15 |
| Injektor | ||
| 28 | Klimagebläse | 30 |
| 29 | Steckdose | 15 |
| R1 | Lüfter, schnelles Relais | |
| R2 | Lüfterrelais mit einfacher Geschwindigkeit Lüfter, Relais mit niedriger Geschwindigkeit | |
| R3 | Relais für sequentielle Übertragung | |
| R4 | Hauptrelais | |
| R5 | Klimagebläserelais | |
| R6 | Steckdose, Zigarettenanzünder Relais | |
| R7 | Kraftstoffpumpenrelais Fiat 500 | |
| Zusätzliches Kraftstoffpumpenrelais | ||
| R8 | Relais für Nebelscheinwerfer | |
| R9 | Relais Startsperre | |
| R10 | Relais für beheizbare Heckscheibe | |
| R11 | Fernlichtrelais | |
| R12 | Hupenrelais | |
| R13 | Klimakompressorrelais | |
| oder | ||
| Tonsignal | ||
| R14 | Wird nicht benutzt | |
