Der BYD Seagull wird seit 2023 produziert. Er ist auch unter den Namen Dolphin Mini, Dolphin Surf und Atto 1 bekannt . Im Laufe der Zeit wurde das Modell überarbeitet und aktualisiert. In unserem Artikel finden Sie Informationen zu den Sicherungen und Relais des BYD Seagull, Blockdiagramme, Lagepläne und Beispielfotos. Wir zeigen Ihnen auch die Sicherungen für Zigarettenanzünder und USB-Anschlüsse.
Die Ausführung der Geräte und der Zweck der darin enthaltenen Elemente können von der Abbildung abweichen und hängen vom Herstellungsjahr, der Lieferregion und dem Umfang der elektrischen Ausstattung Ihres Fahrzeugs ab.
BYD Seagull Sicherungskasten im Innenraum

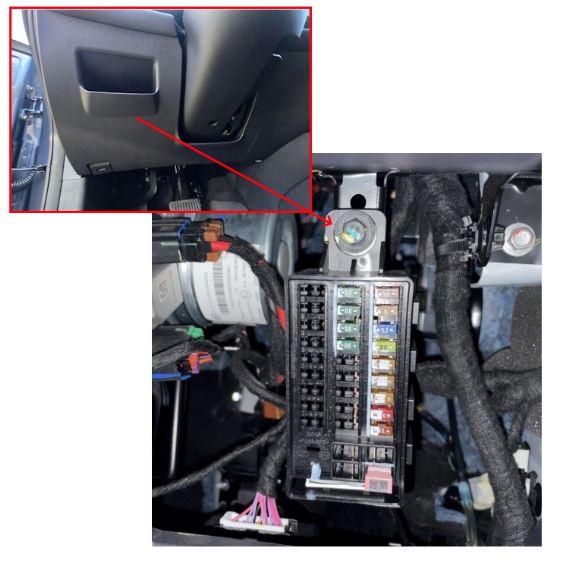

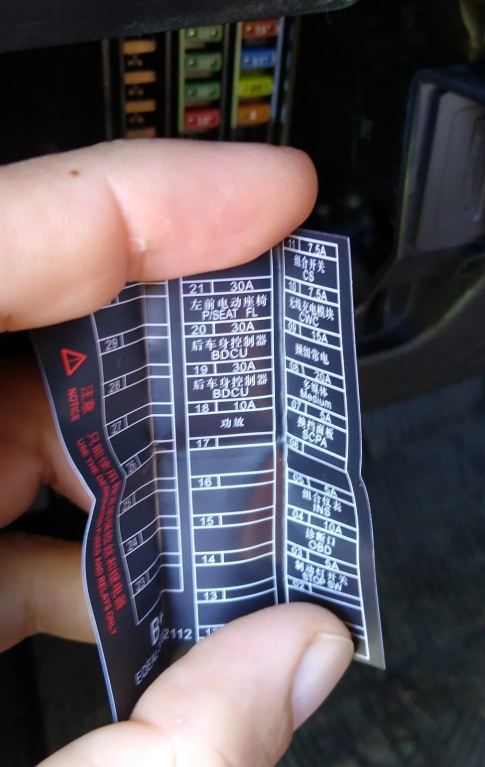

Im Fahrzeug befindet sich der Sicherungskasten unten am Armaturenbrett auf der Fahrerseite (links bzw. rechts). Um ihn zu erreichen, entfernen Sie zuerst die linke schwarze Abdeckung. Anschließend entfernen Sie die untere Abdeckung.
Vergleichen Sie die Aufgabenstellung mit Ihren Diagrammen oder anderen technischen Dokumentationen.

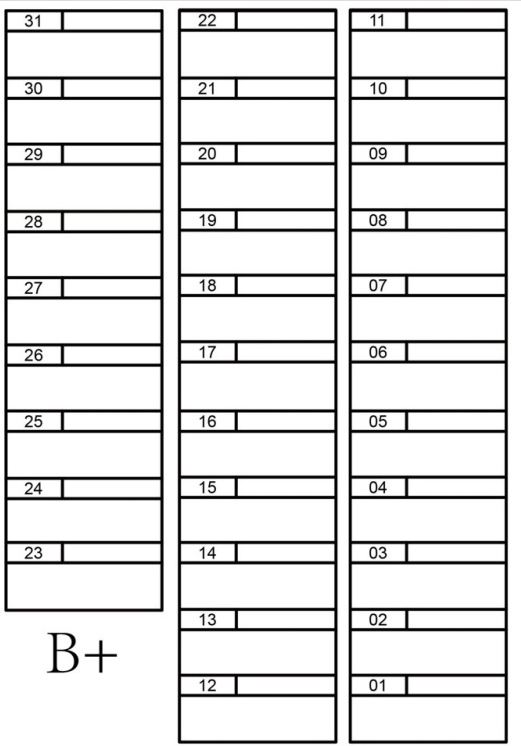

| F01 | 30A Universalregler |
| F02 | 30A Anhänger-Stromversorgung |
| F03 | 5A Bremslichtschalter |
| F04 | 10A OBD-II Diagnoseanschluss |
| F05 | 5A Instrumententafel (Instrumententafel) |
| F06 | 10A Alkohol-Wegfahrsperre-Modul |
| F07 | 5A Gangwahlschalter-Bedienfeld |
| F08 | 20A Multimediasystem (Haupteinheit) |
| F09 | 15A Externer Audioverstärker |
| F10 | 10A ADAS – Erweiterte Fahrerassistenzsysteme |
| F11 | 7,5A Kombinierter Lenkstockschalter (Blinker, Scheibenwischer usw.) |
| F12 | 30A Hecksteuergerät (RBCM) |
| F13 | 30A Hecksteuergerät (RBCM) |
| F14 | 10A CCS (Kombiniertes Ladesystem) Kommunikationsmodul |
| F15 | Elektrischer Fensterheber 20A, vordere linke Tür |
| F16 | Elektrischer Fensterheber 20A, vordere rechte Tür |
| F17 | 20A Elektrischer Fensterheber hinten links |
| F18 | 20A Elektrischer Fensterheber hinten rechts |
| F19 | 5A eCall Notrufmodul |
| F20 | 7,5-A-Kabelloses Smartphone-Ladegerät |
| F21 | 30A Elektrischer Fahrersitz vorne links (Fahrersitz) |
| F22 | 30A Elektrischer Beifahrersitz vorne rechts (Vordersitz) |
| F23 | Reservieren |
| F24 | Reservieren |
| F25 | Reservieren |
| F26 | Reservieren |
| F27 | Reservieren |
| F28 | Reservieren |
| F29 | Reservieren |
| F30 | Reservieren |
| F31 | Reservieren |
BYD Seagull Sicherungskasten im Motorraum Belegung

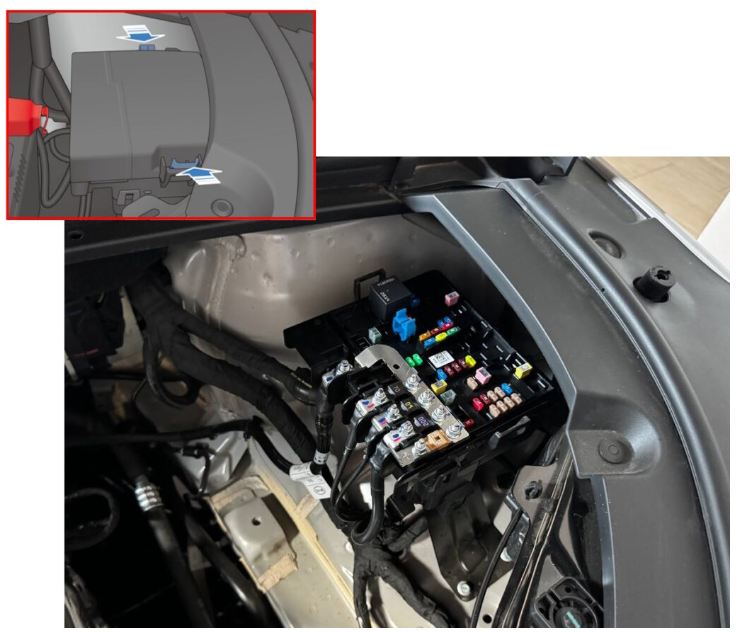

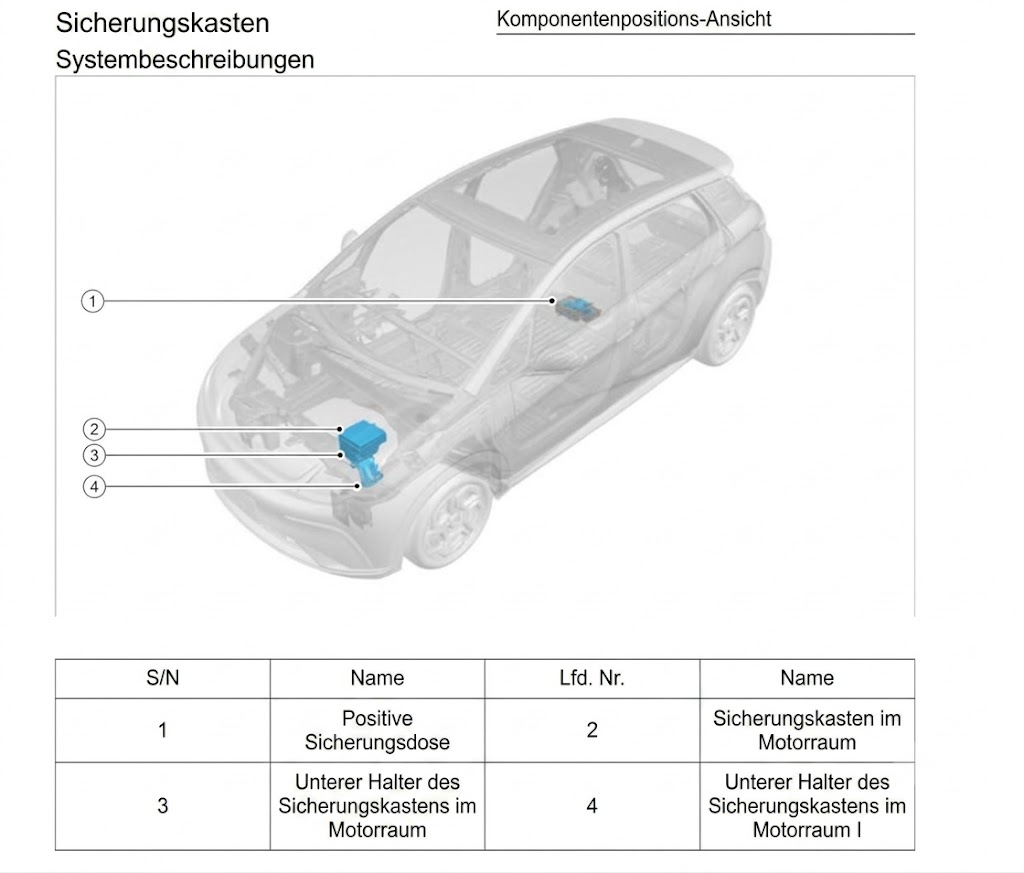

Unter der Motorhaube befindet sich der Sicherungs- und Relaiskasten auf der linken Seite.
Zum Öffnen muss die obere Abdeckung des Geräts entfernt werden.

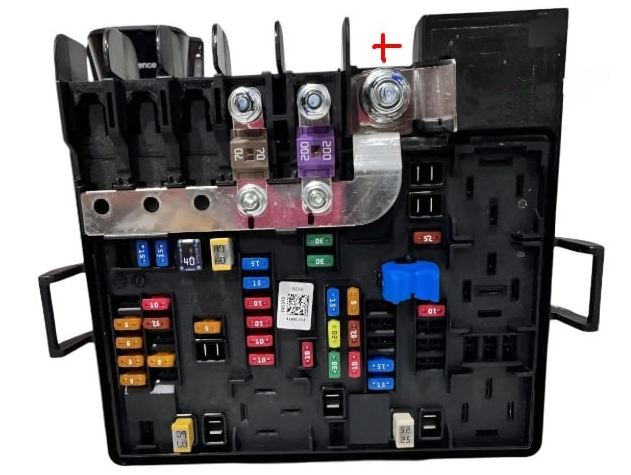

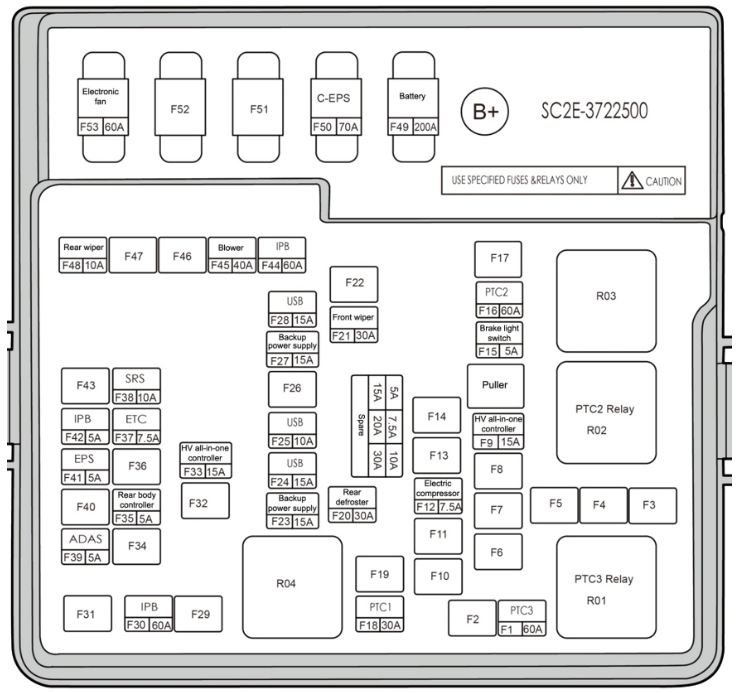

Der Block selbst wird in etwa so aussehen.
| F1 | 60A PTC3 – Elektrischer PTC-Heizer Nr. 3 |
| F2 | Reservieren |
| F3 | Reservieren |
| F4 | Reservieren |
| F5 | Reservieren |
| F6 | Reservieren |
| F7 | Reservieren |
| F8 | Reservieren |
| F9 | 15A Hochspannungs-Integrierter Controller (HV All-in-One-Controller) |
| F10 | 15A Linker Kombinationsscheinwerfer |
| F11 | 15A Rechter Kombinationsscheinwerfer |
| F12 | 7,5-A-Elektrokompressor |
| F13 | 10A elektrische Kühlmittelpumpe |
| F14 | 10A Elektromotorsteuerung |
| F15 | 7,5-A-Modul für integriertes Wärmemanagement |
| F16 | 60A PTC2 – Elektrischer PTC-Heizer Nr. 2 |
| F17 | Reservieren |
| F18 | 30A PTC1 – Elektrischer PTC-Heizer Nr. 1 |
| F19 | Reservieren |
| F20 | 7,5A Rechtes Tagfahrlicht |
| F21 | 30A Frontscheibenwischer |
| F22 | 30A Heckscheibenheizung |
| F23 | 15A Hilfsstromversorgung |
| F24 | 15A USB-Stromversorgung |
| F25 | 10A USB-Stromversorgung |
| F26 | Reservieren |
| F27 | 15A Hilfsstromversorgung |
| F28 | 15A USB-Stromversorgung |
| F29 | Reservieren |
| F30 | 60A ESC — Elektronisches Stabilitätsprogramm |
| F31 | 20A Anhänger-Stromversorgung |
| F32 | Reservieren |
| F33 | 15A Hochspannungs-Integrierter Controller (HV All-in-One-Controller) |
| F34 | 15A Beheizbares Lenkrad |
| F35 | 5A Heck-Karosseriesteuergerät |
| F36 | 5A Instrumententafel (Instrumententafel) |
| F37 | 7,5A Elektronische Drosselklappensteuerung (ETC) |
| F38 | 10A SRS – Airbagsystem |
| F39 | 5A ADAS – Fahrerassistenzsysteme |
| F40 | Reservieren |
| F41 | 5A EPS – Elektrische Servolenkung |
| F42 | 5A ESC – Elektronische Stabilitätskontrolle |
| F43 | Reservieren |
| F44 | 60A ESC — Elektronisches Stabilitätsprogramm |
| F45 | 40A Gebläsemotor für Heizung/Klimaanlage |
| F46 | Reservieren |
| F47 | Reservieren |
| F48 | 10A Heckscheibenwischer |
| F49 | 200A Batterie (Hauptsicherung) |
| F50 | 70A C-EPS — Elektrische Servolenkung für die Lenksäule |
| F51 | Reservieren |
| F52 | 60A elektrischer Lüfter |
| F53 | Reservieren |
Die Sicherungen 27 und 28 mit einer Nennstromstärke von 15A sind für den Betrieb des Zigarettenanzünders und des USB-Anschlusses zuständig.
- R1 PTC3 Relais – Relais des dritten elektrischen PTC-Heizelements der Innenraumheizung
- R2 PTC2 Relais – Relais des zweiten elektrischen PTC-Heizelements der Innenraumheizung
- R3 FAN LO Relais – Niedrigdrehzahlrelais für den Motorkühlsystemlüfter
- R4 FAN HI Relais – Hochgeschwindigkeitsrelais für den Motorkühlerlüfter
