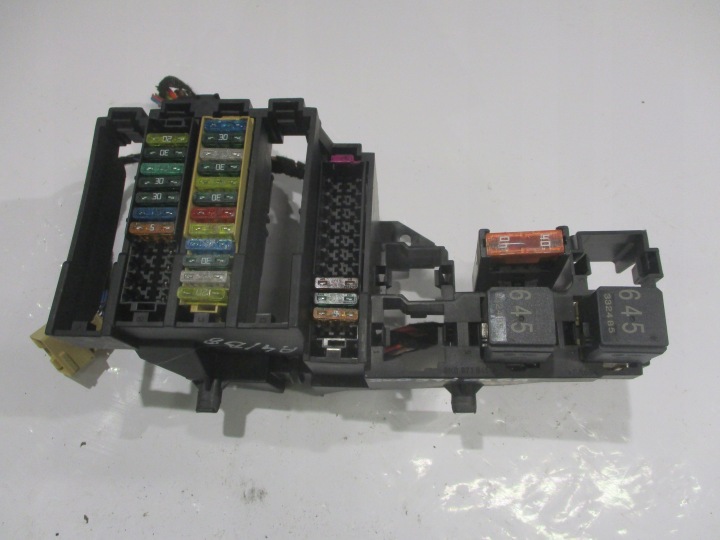

Audi A4 B8 Sicherungskasten Belegung

Der Audi A4 (B8) ist die vierte Generation des Audi A4. Hergestellt in den Jahren 2007, 2008, 2009, 2010, 2011, 2012, 2013, 2014 und 2015. Diese Veröffentlichung enthält eine Beschreibung der Sicherungen und Relais Audi A4 B8 mit Diagrammen und Fotos der Blöcke. Wählen Sie die für den Zigarettenanzünder zuständige Sicherung aus.

Audi A4 B8 Sicherungen

Sicherungsplatine auf dem Armaturenbrett links

Um an die Sicherungen zu gelangen, öffnen Sie die Tür und entfernen Sie die Abdeckung. Es wird in etwa so aussehen. Ein Beispiel für den Zugang finden Sie in unserem Video am Ende des Artikels.

Beschreibung für Autos Audi A4 B8 bis 2009

1
(5A) Steuergerät für Servolenkung
2
(5A) Kupplungspedalstellungssensor
3
(5A) Steuereinheit für Garagentor-Fernbedienung
4
(10A) Steuereinheit für Spurhalteassistent
5
(5A) Sensor für die Reinheit der in die Heizung eintretenden Luft
6
(5A) Rechter Scheinwerfer
7
(5A) Linker Scheinwerfer
8
(5A) Bordnetzsteuergerät
9
(5A) Abblendbarer Innenspiegel
10
(5A) Schaltsteuereinheit
11
(5A) Scheibenwaschdüsenheizungen
12
(5A) Sicherung Klimaanlage
13
(5A) Kühlmittelpumpenmotor
14
(5A) Kupplungspedalstellungssensor
15
(20A/25A) Kraftstoffpumpensteuergerät
16
(5A) Kühlmittelpumpenmotor
17
(30A) Bordnetzsteuergerät
18
(10A) Elektronische ABS-Steuereinheit
19
(25A) Hupe
20
(30A) Türfunktionssteuergeräte
21
(30A) Scheibenwischermotor
22
(25A) Elektronische ABS-Steuereinheit
23
(15A) Steuergeräte für Türfunktionen
24
(5A) Regen- und Lichtsensor
25
—
26
—
27
(10A) Elektrisch verstellbare Sitze
28
(35A) Steuergerät für Servolenkung
29
(5A) Antennenverstärker
30
(35A) Bordnetzsteuergerät
31
(20A) Bordnetzsteuergerät
32
(30A) Bordnetzsteuergerät
33
(20A) Steuergerät für elektrisches Schiebedach
34
(30A) Bordnetzsteuergerät
35
(20A) Sonnenschutz
36
(5A) Diebstahlsicherung

Beschreibung für Autos Audi A4 B8  nach 2009

F1
(5A) Steuergerät für Servolenkung
F2
—
F3
(5A) Steuereinheit für Garagentor-Fernbedienung
F4
(10A) Steuereinheit für Spurhalteassistent
F5
(5A) Sensor für die Reinheit der in die Heizung eintretenden Luft
F6
(5A) Rechter Scheinwerfer
F7
(5A) Linker Scheinwerfer
F8
(5A) Bordnetzsteuergerät
F9
(5A) Abstandsregelgerät (Tempomat)
F10
(5A) Kupplungspedalstellungssensor, Steuergerät Kupplungssensor,
F11
(5A) Scheibenwaschdüsenheizungen
F12
(5A) Klimaanlage
F13
(5A) Telefonanschluss
F14
(5A) Warnblinktaste, Airbagsteuergerät, Sitzbelegungserkennung,
F15
(25A) Elektronische ABS-Steuereinheit
F 16
(40A) Anlasser
F17
(5A) Abblendbarer Innenspiegel
F18
(5A) Kupplungspedalstellungssensor
F19
(20A/25A) Kraftstoffpumpensteuergerät
F20
(10A) Kühlmittelpumpenmotor
F21
(15A/30A)
F22
(10A) Elektronische ABS-Steuereinheit
F23
(25A) Hupe
F24
(30A) Türfunktionssteuergeräte
F25
(30A) Scheibenwischermotor
F26
(25A) Elektronische ABS-Steuereinheit
F27
(15A) Steuergeräte für Türfunktionen
F28
(5A) Regen- und Lichtsensor.
F29
—
F30
—
F31
(10A) Elektrisch verstellbare Sitze
F32
(35A) Steuergerät für Servolenkung
F33
—
F34
(35A)
F35
(20A)
F36
(30A)
F37
(20A) Steuergerät für elektrisches Schiebedach
F38
(30A)
F39
(20A) Sonnenschutz
F40
(5A) Diebstahlsicherung

Sicherungsplatine auf dem Armaturenbrett recht

1
 ST1
2
3
4
5
(5A) Elektrisches Steuermodul Lenksäule
6
(5A) Schalter Stabilitätsprogramm (ESP).
7
(5A) Diagnosestecker (DLC)
8
(5A) CAN-Datenbus Gateway-Steuergerät
9
(5A) Kühlmittelheizung
10
11
12
1
(5A) Audiosystem – ST2
2
(5A) Multifunktionsschalter
3
(5A/20A)
4
(5A) Steuergerät Kombiinstrument
5
(5A) CAN-Datenbus Gateway-Steuergerät
6
(5A) Zentralverriegelung mit Fernbedienung und Motorstart (Keyless Entry and Start)
7
(5A) Scheinwerferschalter
8
(40A) Steuergerät für Klimaanlagen-/Heizgebläsemotor
9
(5A) Steuergerät Lenksäulensperre
10
(10A) Elektronische Steuereinheit der Klimaanlage
elf
(10A) Diagnosestecker (DLC)
12
(5A) Elektrisches Steuermodul Lenksäule

Zusätzliche Blöcke im Salon Audi A4 B8

6-polige Rack-Anschlussdose

Befindet sich im Fahrerfußraum hinter der Seitenverkleidung.

F. Thermosicherung 1 pro. Sitzplätze pro Passage. -S46-, 15A
G. Thermosicherung 1 pro. Sitze führt. -S44-

Relais- und Sicherungskasten aus einem gebrauchten Bordnetz

Einbauort des Relais-/Sicherungskastens beim verwendeten Bordnetz unter der Blende auf der Fahrerseite.

Beschreibung

A. Sicherung 1 verwendetes ABS -S123-, 40 A
1. Nicht verwendet
2. Relais Umwälzpumpe -L 60-
2. Relais für Hupe -J413-
2. Relais für Unterdruckpumpe -J318-
2. Relais des hinteren Innenspiegels. Ansicht mit automatischer Abblendfunktion -J910-
3. Versorgungsrelais Kl. 15.J329-
4. Benutzte Fernbedienung Taxi-Diebstahlwarnanlage -J601-

Audi A4 B8 Sicherungskasten Motorraum

Block in der Mitte des Anschlusskastens

Nummer
Bedeutung
Komponente
1
40A, 60A
400-W-Lüftersteuerungssystem. Lüftersteuerungssystem 600W
2
40A
Lüftersteuerung 400 Watt

Audi A4 B8 Relaisbelegung

  • A. Gebrauchtes automatisches Glühkerzensystem (bis 2011)
  • A. Leistungsrelais der Motorkomponenten
  • B. Anlasserrelais (vor 2011)
  • B. Anlasserrelais 2
  • C. Sekundärluftpumpenrelais
  • D. Versorgungsrelais Kl. 30 (bis 2011)
  • D. Motronic-Leistungsrelais
  • E. Kraftstoffrelais Pumpe
  • E. Relais add. Kraftstoff Pumpe
  • E. Kühlmittelrückführungsrelais nach Motorabschaltung
  • E. Relais add. Systempumpe Kühlung
  • E. Relais des Getriebekühlkreislaufs
  • E. Motorkomponenten-Leistungsrelais 2
  • F. nicht verwendet

Sicherungen für Autos bis Oktober 2011

Nummer
Konfession
Zweck
1
15 A
Steuergerät für Automatikgetriebe. Mechatronik für Doppelkupplungsgetriebe
2
5A
Motorölstands- und Temperatursensor
3
5A
Motorsteuergerät. Luftmassenmesser
4
5A
Motorsteuergerät
5
10A, 15A, 20A
Luftmassenmesser. Steuergerät für automatische Glühkerzen. Relais Sekundärluftpumpe. Relais für niedrige Heizung. Hochleistungs-Heizrelais. Magnetventil zur Ladedruckregelung. Heizwiderstand der Kurbelgehäuseentlüftung. Magnetventil 1 Adsorber. Sekundärluftregelventil. Magnetventil des linken elektrohydraulischen Motorlagers. Magnetventil des rechten elektrohydraulischen Motorlagers. Saugrohrumschaltventil . Luftfilter-Umgehungsventil -. Kraftstoffdruckregelung. Kraftstoffdosierventil. Regelventil Sekundärluftzufuhr 2-. Umschaltventil für den Abgasrückführungskühler. Ventil zum Reduzieren des Öldrucks. Diagnosepumpe für Kraftstoffsystem
6
15 A
Motorsteuergerät
7
10A, 15A
Stellelement 1 der Ventilsteuerung. Betätigungselement 9 der Ventilsteuerung. Magnetventil zur Ladedruckregelung. Kanister-Magnetventil 1 – Magnetventil des linken elektrohydraulischen Motorlagers. Magnetventil des rechten elektrohydraulischen Motorlagers. Ventil 1 der variablen Ventilsteuerung. Ventil 2 der variablen Ventilsteuerung. Ladeluftrückführungsventil. Kraftstoffdruckregelung-. Kraftstoffdosierventil. Ventil für Saugrohrklappe -N316-. Das Ventil 1 Regler der Phasen der Gasverteilung der Endventile -. Das Ventil 2 des Reglers der Phasen der Gasverteilung der Endventile. Kühlmittelabsperrventil der Climatronic. Ventil zum Reduzieren des Öldrucks. Diagnosepumpe Kraftstoffsystem. Luftkühlpumpe
8
10A, 5A, 20A
Kühlerpumpe für Abgasrückführung -V400-. Zündspule 1 mit Endstufe. Zündspule 2 mit Endstufe. Zündspule 3 mit Endstufe. Zündspule 4 mit Endstufe. Zündspule 5 mit Endstufe. Zündspule 6 mit Endstufe
9
5A, 15A, 20A
Zusätzliches Kraftstoffpumpenrelais. Heizstab Lambdasonde 1 nach Katalysator. Heizelement Lambdasonde 2 nach Katalysator
10
10A, 15A
Heizelement der Lambdasonde. Heizelement Lambdasonde 2. Heizelement Lambdasonde 1 nach Katalysator
elf
5A
Steuergerät für Kühlerlüfter. Steuergerät 2 Kühlerlüfter
12
5A
Luftmassenmesser. Mechatronisches Automatikgetriebesteuergerät für Doppelkupplungsgetriebe

für Fahrzeuge ab Oktober 2011

Nummer
Konfession
Zweck
1
15 A
Steuergerät Automatikgetriebe – Mechatronik für Doppelkupplungsgetriebe
2
5A
Motorölstands- und Temperatursensor
3
5A
Motorsteuergerät
4
5A
Motorsteuergerät
5
10A, 5A
Luftmassenmesser. Kraftstoffdruckregelung. Kraftstoffdosierventil
6
15 A
Motorsteuergerät – Einspritzventil 2 Zylinder 1, 2, 3, 4
7
Stellelement 1, 2, 3, 4, 5, 6, 7, 8 der Ventilsteuerung. Magnetventil zur Ladedruckregelung. Magnetventil 1 Adsorber-Magnetventil der linken elektrohydraulischen Motorstütze. Magnetventil des rechten elektrohydraulischen Motorlagers. Ventil 1 der variablen Ventilsteuerung. Ventil 2 der variablen Ventilsteuerung. Ladeluftrückführungsventil. Kraftstoffdruckregelung.
8
10A, 15A, 5A
NOx-Sensor 2. Steuergerät für NOx-Sensor 2
9
5A
Spannungsregler. Motorsteuergerät
10
10A, 15A
Heizelement Lambdasonde
elf
5A
Steuergerät für Kühlerlüfter
12
5A
Steuergerät für Automatikgetriebe
13
Wird nicht benutzt
14
5A, 20A
Stromversorgungsrelais für Motorkomponenten 2. Zündspule 1 mit Endstufe.
15
5A
Steuergerät für Servolenkung
16
15 A
Thermostat des parametrischen Motorkühlsystems. Steuergerät für automatische Glühkerzen
17
15 A
Heizelement Lambdasonde nach dem Katalysator

Audi A4 B8 Sicherungskasten Kofferraum Belegung

Der Block befindet sich hinter der rechten Seitenverkleidung. Artikelbeschreibungen können von den Abbildungen abweichen.

Entschlüsselung für Autos bis 2010 c.

A
Limousine: Nicht verwendet
B
—
C
Limousine: Relais für hintere Defroster
D
—
E
Relais für den Zubehörstromanschluss
1
(30A) Heckklappensteuergerät
2
—
3
(30A) Heckklappensteuergerät
4
(5A) Steckverbinder
5
—
6
—
7
—
8
—
9
—
10
—
11
—
12
—
13
(5A) Steuergerät für Reifendrucküberwachung
14
(15A) Elektrische Steuereinheit des Anhängers
15
(20A) Elektrische Steuereinheit des Anhängers
16
(20A) Elektrische Steuereinheit des Anhängers
17
(5A) Steuergerät für elektrische Feststellbremse
18
(15A) Federungssteuergerät
19
(30A) Steuergerät für elektrische Feststellbremse
20
(30A) Komfortsystem
21
(35A) 4WD elektronisches Steuergerät
22
(30A) Komfortsystem
23
(20A) Komfortsystem
24
 (5A) Fahrzeugstandortverwaltungssystem
25
(15A/30A) Zubehörstromanschluss
26
(15A) Steuergerät Sitzheizung
27
(7,5A) Navigationssystem/Radio
28
(30A) Audiosystem
29
(5A) Multifunktionsdisplay-Steuergerät
30
(30A) Steuergerät Zusatzheizung
31
(30A) Steuergerät für elektrische Feststellbremse
32
(30A) Sitzheizung
33
(30A) Türfunktionssteuergeräte
34
(5A) Empfänger der Zusatzheizungs-Fernbedienung
35
(15A) Steuergeräte für Türfunktionen
36
(5A) Steuergerät der Rückfahrkamera
37
(15A) Stromanschluss für Zubehör
38
(15A) Stromanschluss für Zubehör
39
(15A) Stromanschluss für Zubehör
40
(15A) Zigarettenanzünder Sicherung
41
(5A) Steuergerät für Selbstparken
42
—
43
(5A) Abstandsregelgerät (Tempomat)
44
(15A) Sicherung Heckscheibenwischer
45
(5A) Steuergerät für elektrische Feststellbremse
46
(5A) Steuergerät Spurwechselassistent
47
(5A) Sitzheizung
48
(5A) Warnblinkanlage Airbag-Steuergerät
49
—
50
—
51
(10A/15A/25A)
52
(10AL5A) Spezielle Fahrzeugausrüstung
53
(5A/15A) Besondere Fahrzeugausstattung
54
(10A) Besondere Fahrzeugausstattung
55
(5A/20A) Spezielle Fahrzeugausstattung
56
(10A) Besondere Fahrzeugausstattung
57
(10 A) Stromanschluss für Zubehör
58
(10A) Besondere Fahrzeugausstattung
59
(10A) Besondere Fahrzeugausstattung
60
—
61
(40A) Heckscheibenheizung

Entschlüsselung für Autos ab 2010

Nummer
Ampere
Funktion/Komponente
1
Wird nicht benutzt
2
Wird nicht benutzt
3
15A. 25A
Steuereinheit der Alarmanlage
4
15 A
Steuereinheit der Alarmanlage
5
5A, 15A
Sondersignal-Bedienfeld, Alarmsystem-Steuereinheit
6
HINTER
Bedienfeld für Sondersignale. Steuergerät für Alarmanlage, Steuergerät für Fahrtenschreiber. Steckverbinder, 3-pol. Unfallgedächtnis
7
20 A
Steuergerät für Sonderfahrzeuge
8
10 A
Unfallgedächtnis
9
10 A
12-V-Steckdose
10
10 A
Walkie-Talkie-Trenner, Walkie-Talkie-Relais
11
10 A
Walkie-Talkie-Trenner, Walkie-Talkie-Relais
12
Wird nicht benutzt
13
30 A
Das Steuergerät 2 deckt einen Gepäckraum ab –
14
15 A
Steuergerät für Anhängererkennung
15
20 A
Steuergerät für Anhängererkennung
16
20 A
Steuergerät für Anhängererkennung
17
5A
AUTO HOLD-Taste
18
15 A
Elektronisches Dämpfersteuergerät
19
30 A
Steuergerät für elektromechanische Feststellbremse
20
30 A
Zentrale Steuereinheit für Komfortsysteme
21
35 A
Allradsteuergerät
22
30 A
Zentrale Steuereinheit für Komfortsysteme
23
20 A
Zentrale Steuereinheit für Komfortsysteme
24
5A
Schnittstellensteuereinheit für das Fahrzeugortungssystem
25
30 A
Steuergerät Heckklappe
26
15 A
Steuergerät für Sitzbelüftung vorn rechts
27
40 A
Radio-Tonbandgerät. Transceiver-Telefon-TV-Tuner. Handy verstärker. Telefonhalter-. Steckverbinder, 18-pol
28
40 A
Spannungsregler
29
30 A
Wechselrichter mit Steckdose, 12V
30
30 A
Steuergerät für Zusatzheizung
31
30 A
Steuergerät für elektromechanische Feststellbremse
32
30 A
Beheizter Schalter für die Sitzverstellung hinten links. Beheizter Schalter für Sitzverstellung hinten rechts
33
30 A
Rechte Türen
34
5A
Zusatzheizungsempfänger
35
15 A
Rechte Türen
36
30 A
Steuereinheit des Additivdosiersystems
37
15 A
12-V-Steckdose
38
15 A
Steckdose 12 V-. Wechselrichter mit Steckdose, 12V – 230V
39
15 A
12-V-Steckdose
40
15 A
Zigarettenanzünder
41
Wird nicht benutzt
42
5A
Steckverbindung, 2-polig, in der Rückenlehne des Fahrersitzes. Steckverbindung, 2-polig, in der Rückenlehne des Fahrersitzes
43
7,5A
Parkpilot-Steuergerät
44
15 A
Wischermotor hinten
45
5A
Taster für elektromechanische Feststellbremse
46
5A
Steuergerät Spurwechselassistent 2
47
5A
Beheizter Schalter für die Sitzverstellung hinten links
48
5A
Steuergerät für Anhängererkennung. Das Steuergerät des Allradsystems. Spannungsregler. Steuergerät für elektromechanische Feststellbremse
49
Wird nicht benutzt
50
Wird nicht benutzt
51
20A, 30A
Steuereinheit für digitales Audiosystem. Radio-Tonbandgerät
52
7,5A
Steuergerät für Informationselektronik
53
5A, 7,5A
Steuergerät für Navigationssystem mit CD-Laufwerk. Radio-Tonbandgerät. Telefon-Transceiver. TV-Tuner – Handy-Verstärker. Telefonhalter-. Steckverbinder, 18-pol
54
5A
Steuergerät für Rückfahrkamera
55
5A
handy verstärker
56
Wird nicht benutzt
57
Wird nicht benutzt
58
Wird nicht benutzt
59
Wird nicht benutzt
60
Wird nicht benutzt
61
40 A
Relais beheizbare Heckscheibe – Heckscheibenheizung

Die Sicherung Nummer 40 bei 15A ist für den Zigarettenanzünder zuständig.

Autor Lektüre 10 min Angepasst von
Avatar
Peter Meier

Peter Meier – ich bin Kfz-Techniker mit über 10 Jahren Erfahrung in der Automobilbranche. Mein Fokus liegt auf der Wartung und Reparatur von Fahrzeugelektrik, insbesondere auf dem Austausch und der Diagnose von Sicherungen und Relais. In meinen Artikeln teile ich mein Wissen und gebe nützliche Tipps, um Autofahrern zu helfen, Probleme mit der Elektrik ihres Fahrzeugs sicher und effizient zu beheben. Meine Leidenschaft für Autos und Technik motiviert mich, diese Informationen weiterzugeben, damit du dein Fahrzeug optimal pflegen und warten kannst.

Add a comment

  1. Avatar
    Tom Obert

    Etwas unübersichtlich.

    Eine Sicherung für die Rückfahrleuchte habe ich nicht gefunden.

    Antworten
  2. Avatar
    Rebele

    Danke ,sorgfältig zusammengestellt, Heckwischer ohne Funktion ,Sicherungssteckplatz hat gestimmt.

    Antworten
© 2026 Sicherungsbelegung.de
Sicherungsbelegung.de
Powered by  GDPR Cookie Compliance
Überblick über den Datenschutz

Diese Website verwendet Cookies, damit wir Ihnen die bestmögliche Benutzererfahrung bieten können. Cookie-Informationen werden in Ihrem Browser gespeichert und dienen dazu, Sie wiederzuerkennen, wenn Sie auf unsere Website zurückkehren, und unserem Team zu helfen, zu verstehen, welche Bereiche der Website Sie am interessantesten und nützlichsten finden.
